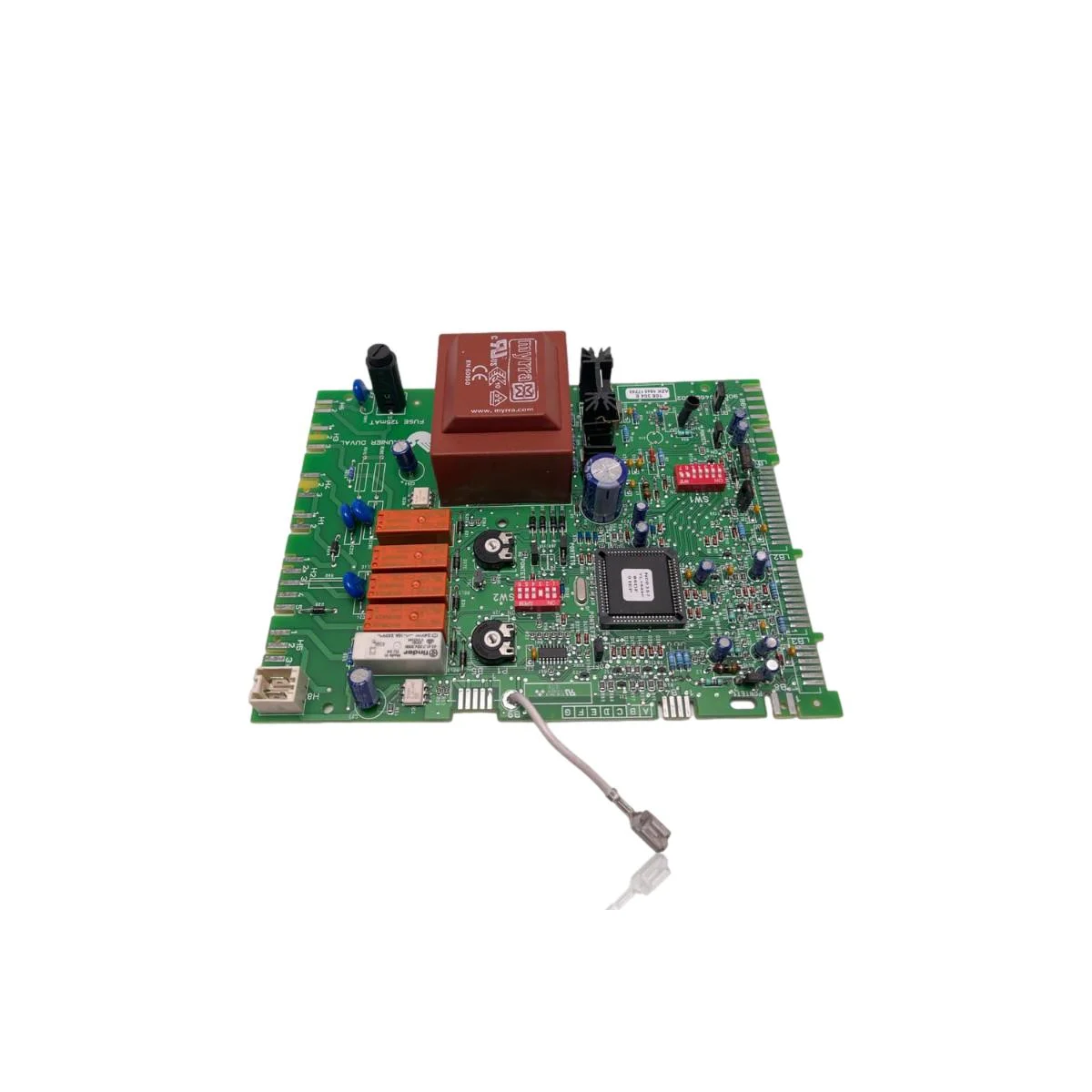

Platine Elektronik Saunier Duval Isofast F 35 E Ref. 05724800

Saunier Duval Kessel, die mit der Referenz 05724800 kompatibel sind

Elektronische Platine mit der Referenz 05724800. Acht nachgewiesene Kompatibilitäten: C 28 E und C 28 E NOx.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05724800 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05724800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 05724800 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel springt nicht an und es gibt kein Licht und keinen Ton, wenn man den Startknopf drückt.

  Ursache: Die Sicherung des Platinen-Schutzes ist durch einen Stromstoß oder einen Kurzschluss stromabwärts durchgebrannt.

  Überprüfen Sie die Sicherung mit einer Taschenlampe: Wenn der Draht durchgebrannt oder das Glas schwarz ist, stellen Sie sicher, dass das Bauteil, das die Sicherung ausgelöst hat, nicht weiterhin beschädigt ist, bevor Sie die Platine ersetzen.

• 02

  Es ist ein Klick auf der Platine zu hören, wenn sie startet, aber der Heizkessel zündet nicht.

  Ursache: Das Ausgangsrelais, das das Gasventil aktiviert, schließt den Kontakt nicht richtig.

  Überprüfen Sie, ob das Klicken des Relais fest klingt und ob das Gasventil für den Eingang geöffnet ist, bevor Sie die Platine austauschen.

• 03

  Der Kessel funktioniert einige Minuten und stoppt dann selbstständig mit einem Fehlercode.

  Ursache: Die Platine unterbricht die Stromversorgung, wenn sie eine Anomalie in ihrer Steuersequenz erkennt, als Schutzmaßnahme.

  Notiere den angezeigten Code und vergleiche ihn mit dem Handbuch, bevor du die Platine als Ursache angibst: viele Codes deuten auf externe Sonden oder Druckschalter hin.

• 04

  Das Display und die Fernbedienung reagieren auf keinen Tastendruck, obwohl der Heizkessel anscheinend Strom hat.

  Ursache: Der Transformator oder die Speiseeinheit der Platine liefert nicht die korrekte Spannung an den Rest des Schaltkreises.

  Messen Sie, ob Spannung am Ausgang des Transformators der Platine anliegt, bevor Sie annehmen, dass die gesamte Platine defekt ist.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05724800

Katalogreferenz

05724800

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Sicherung

125 mAT (zeitgesteuert)

Relais

Finder 34.51, 24VDC, 8A 250VAC~

Transformator

Myrra, EN 60950, CE

Mikroschalter

SW1 und SW2, beschriftet "PONTET"

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
