Hauptplatine EPIQ Saunier Duval Isofast C28E - Ref. 05724800
Generalüberholt Saunier Duval Elektronikplatinen EPIQ

Hauptplatine EPIQ Saunier Duval Isofast C28E - Ref. 05724800

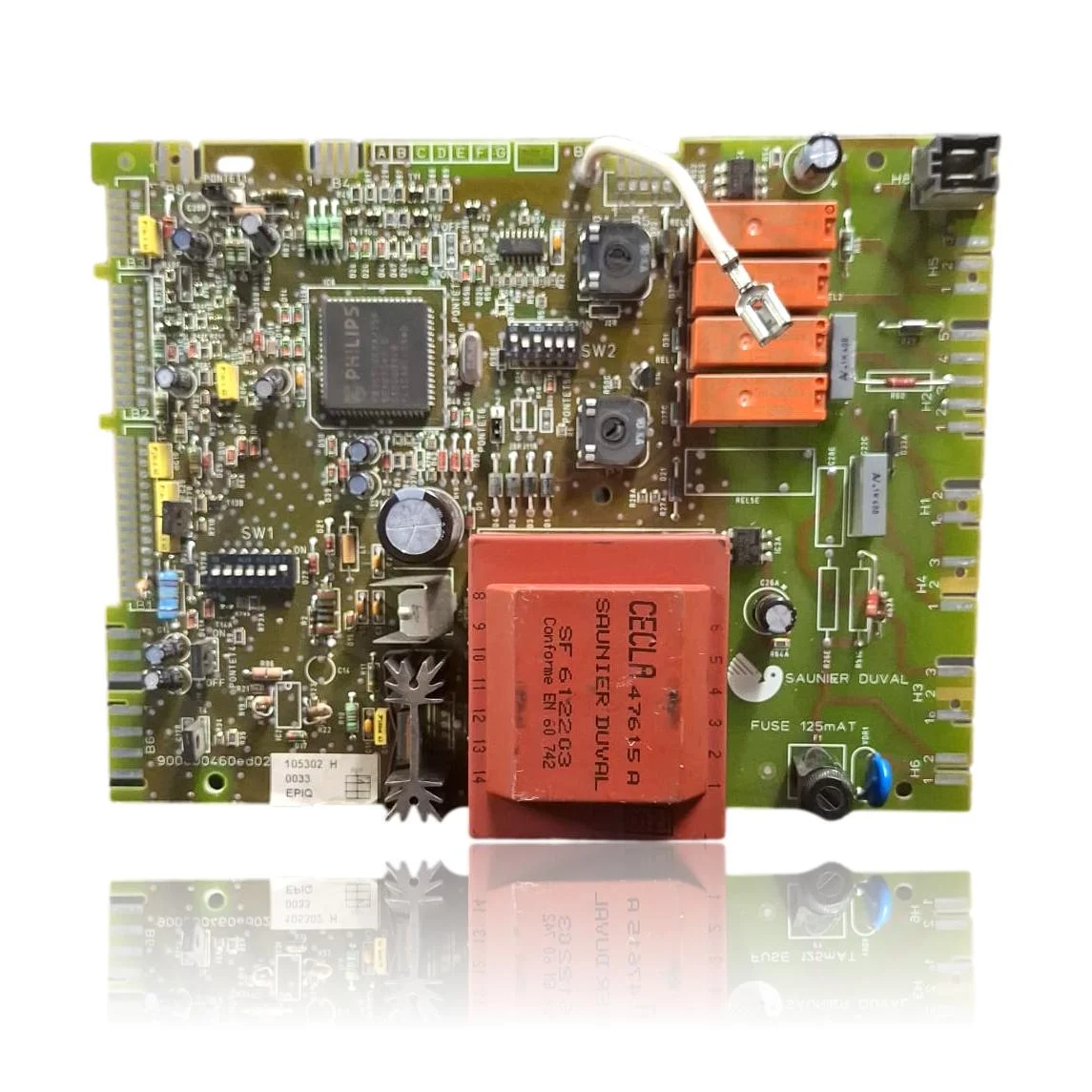

Hauptplatine EPIQ für Saunier Duval Isofast und Isomax Kessel C28E, C35E, F28E, F35E und C28E NOX (auch Glow-worm XtraFast 96/120). Handelsreferenz 05724800, Herstellercode 900000460ed02, Revision 105302 H. Sie enthält einen Transformator Saunier Duval SF 61/22G3 (EN 60742), eine Sicherung 125mA T und einen Mikrocontroller mit Philips-Chip. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die Platine ausfällt und der Kessel nicht mehr auf das Bedienfeld reagiert.

Teileart
Elektronikplatinen
Zustand
Generalüberholt
Katalogreferenz
05724800
Garantie
1 Jahr
inkl. MwSt. Lager · 5 Stk.
Kompatibilität

Saunier Duval Kessel, die mit der Referenz 05724800 kompatibel sind

Elektronische Platine mit der Referenz 05724800. Acht nachgewiesene Kompatibilitäten: C 28 E und C 28 E NOx.

Bewährte Kompatibilität

KesselmodellFamilieÜberprüfung
Saunier Duval C 28 EIsofastKontrastiert
Saunier Duval C 28 E NOxIsofastKontrastiert
Saunier Duval F 28 EIsofastKontrastiert
Saunier Duval C 35 EIsofastKontrastiert
Saunier Duval F 35 EIsofastKontrastiert
Saunier Duval C 24 E VIsofastKontrastiert
Saunier Duval C 28 EIsomaxKontrastiert
Saunier Duval F 28 EIsomaxKontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? ·

Leitfaden

Wie überprüft man, ob die Ref. 05724800 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

  1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05724800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
  2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
  3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
  4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine 05724800 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

  • 01

    Der Kessel zündet nicht und reagiert auf keinen Knopf am Bedienfeld.

    Ursache: Ein Fehler im Mikrocontroller der Platine verhindert die Verarbeitung der Befehle und das Starten des Boilers.

    Trenne die Hauptstromversorgung für ein oder zwei Minuten und schalte sie wieder ein. Wenn der Fehler nach dem Neustart weiterhin besteht, deutet dies eher auf die Platine hin.

  • 02

    Es erscheint ein Fehlercode auf dem Display, der mit keinem anderen bereits überprüften Bauteil übereinstimmt.

    Ursache: Die Platine erzeugt Selbstdiagnosecodes und kann einen internen Fehler anzeigen, nachdem Sensoren und das Gasventil ausgeschlossen wurden.

    Notiere den genauen Code, der von dem Heizkessel angezeigt wird. Dies dient dazu, zu bestätigen, ob es tatsächlich auf einen Plattenfehler hinweist, bevor du sie kaufst.

  • 03

    Die Platine funktioniert intermittierend, sie läuft ein paar Tage und stoppt dann.

    Ursache: Ein Fehler im Mikrocontroller oder im internen Transformator kann unregelmäßige Ausfälle verursachen, bevor er vollständig ausfällt.

    Überprüfen Sie die Sicherung der Platine. Eine durchgebrannte Sicherung weist auf eine externe Überlastung hin und nicht auf einen eigenen Fehler der Elektronik.

  • 04

    Der Heizkessel verliert die Konfiguration oder die gespeicherten Einstellungen nach einem Stromausfall.

    Ursache: Ein Fehler im Speicher der Platine speichert die programmierten Parameter nicht.

    Programmieren Sie die Einstellungen nach dem Ausfall erneut und überprüfen Sie, ob sie einige Tage lang bestehen bleiben, bevor Sie die Platine als defekt betrachten.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

CodeStörungTechnische Überprüfungen
13Hauptplatinenfehler.Die Hauptsteuerplatine ist defekt. Hilfsspannungen (5/12 VDC) und Steckverbinder der Leiterplatte prüfen; wenn Stromversorgung und Verkabelung/Bedieneinheit in Ordnung sind und die Leiterplatte keine Spannungen liefert oder Schäden/ständige Resets aufweist, die Leiterplatte austauschen.
20Kommunikationsfehler/Schnittstelle nicht mit der Hauptleiterplatte kompatibel.Die Hauptleiterplatte ist inkompatibel oder die Kommunikation mit der Benutzerschnittstelle schlägt fehl (Codierung/DSN oder e‑Bus). Produktcode und Kompatibilität Bedieneinheit↔Leiterplatte prüfen; wenn bei korrekter Bedieneinheit der Fehler bestehen bleibt, liegt die Ursache in der Leiterplatte.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval 05724800

Katalogreferenz
05724800
SKU intern Uniclima
RP SDI-C28E
Marke
Saunier Duval
Teileart
Elektronikplatinen
Einheiten auf Lager
5 Stk.
Zustand
Generalüberholt
Garantie
1 Jahr
Versand
4–5 Werktage (Deutschland)
Rückgabe
14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller
EPIQ
Platinencode
900000460ed02
Überprüfungscode
105302 H
Sicherung
125 mA T (verzögert)
Transformator
Saunier Duval SF 61/22G3, gemäß EN 60742
Mikrocontroller
Siebdruckchip Philips
Referenz und Kompatibilität (externe Quellen)
05724800 - Hauptplatine Isofast/Isomax C28E, C35E, F28E, F35E, C28E NOX
Dokumentation

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

Häufig gestellte Fragen

Häufige Fragen: die elektronische Platine 05724800

Passt diese EPIQ-Platine für den Saunier Duval Isofast C28E?
Ja, es ist die Hauptplatine für die Modelle Isofast C28E, C28E NOx, F28E, C35E, F35E und auch für die Modelle Isomax C28E und F28E.
Warum ist der Aufkleber der Isofast C28E nicht mit dem Code 05724800 bedruckt?
Denn das ist die kommerzielle Referenznummer; der physische Herstellungscode auf der Platte ist 900000460ed02 (Revision 105302 H).
Wer stellt die Hauptplatine des Saunier Duval Isofast C28E her?
EPIQ, laut dem aufgedruckten Logo.
Welcher Transformator wird für die EPIQ-Platine der Isomax C28E verwendet?
Ein Transformator Saunier Duval SF 61/22G3, gemäß der Norm EN 60742.
Welcher Sicherung und welcher Mikrocontroller sind auf der EPIQ-Platine der Isofast C28E verbaut?
Eine 125 mA zeitverzögerte Sicherung (T) und ein Mikrocontroller mit Philips-Chip.
Wann muss dieses Plättchen in der Isofast C28E ersetzt werden?
Es muss überprüft werden, wenn die Platine ausfällt und der Heizkessel nicht mehr auf das Bedienfeld reagiert. Der Austausch erfordert eine technische Diagnose.
