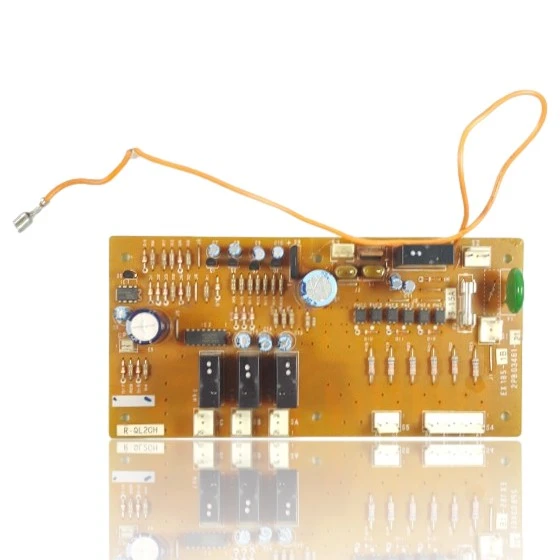

Platine Elektronik für Heizkessel SDHV 19 - Code R-QL2CH
Die Elektronikplatine für den Heizkessel SDHV 19 von Saunier Duval mit der Referenz R-QL2CH ist das Bauteil, das für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Kessels verantwortlich ist. Wenn dieses Teil ausfällt, kann es sein, dass der Kessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Sie ist kompatibel mit dem Kessel SDHV 19 und anderen. Es wird empfohlen, sie zu ersetzen, wenn diese Symptome auftreten, um die ordnungsgemäße Funktion des Kessels wiederherzustellen.
inkl. MwSt.
Per WhatsApp anfragenKompatible Saunier Duval Kessel
Placa electrónica. Eine nachgewiesene Kompatibilität: 19.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval 19 | SDHV | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine behebt
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, es gibt weder eine Zündflamme noch ein Display.
Ursache: Die Elektronikplatine liefert keine Spannung, weshalb kein Bauteil aktiviert wird.
Überprüfen Sie die Sicherung der Platine und stellen Sie sicher, dass Strom zur Heizung gelangt, bevor Sie sie als defekt betrachten.
- 02
Der Kessel zündet einen Moment lang und schaltet sich dann von selbst aus.
Ursache: Beschädigte elektronische Komponenten können intermittierende Ausfälle im Betrieb verursachen.
Notiere, ob das Abschalten mit der Nutzung eines anderen Geräts in derselben Stromleitung übereinstimmt, bevor du die Platine wechselst.
- 03
Der Thermostat fordert Wärme an, aber der Heizkessel reagiert nicht.
Ursache: Die Platine erhält nicht das Signal vom Thermostat, das anzeigt, dass Wärme benötigt wird.
Brücken Sie manuell die Lastanschlüsse in der Klemmenleiste, um zu überprüfen, ob der Heizkessel ohne das Thermostat startet.
- 04
Der Kessel versucht zu starten (Lärm des Ventilators, Funke), aktiviert jedoch weder die Pumpe noch das Gasventil.
Ursache: Wenn das Ausgangsrelais der Platine defekt ist, erhält die Pumpe oder das Ventil keine Spannung, obwohl der Rest funktioniert.
Messen Sie mit einem Multimeter, ob Spannung am Ausgangsstecker zur Pumpe oder zum Ventil anliegt, wenn der Heizkessel Wärme anfordert.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Saunier Duval
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Seriennummer
- R-QL2CH
Häufige Fragen zur Elektronikplatine
Welcher Code ist auf dem Typenschild des Heizkessels SDHV 19 aufgedruckt?
Hat die Plakette des Heizkessels SDHV 19 eine veröffentlichte Katalogreferenz?
