Elektronikplatine Saunier Duval SD 235 ME

In den Heizkesseln von Saunier Duval ist die Elektronikplatine SD 235 ME das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitseinrichtungen des Systems steuert. Bei Fehlfunktionen kann der Kessel möglicherweise nicht starten, sich blockieren oder erratisch arbeiten. Die Benutzer können Probleme wie den Fehlercode F.42 bemerken, der auf einen Fehler im Heizkörper hinweist, oder den F.70, der einen ungültigen Produktcode anzeigt. Diese Platine ist kompatibel mit der Baureihe Saunier Duval SD 235 ME und anderen. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome oder Fehlercodes festgestellt werden.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
Katalogreferenz: 05710700
Garantie: 1 Jahr

inkl. MwSt. Lager · 5 Stk.

Kompatibilität

Saunier Duval kompatibel mit der Referenz 05710700

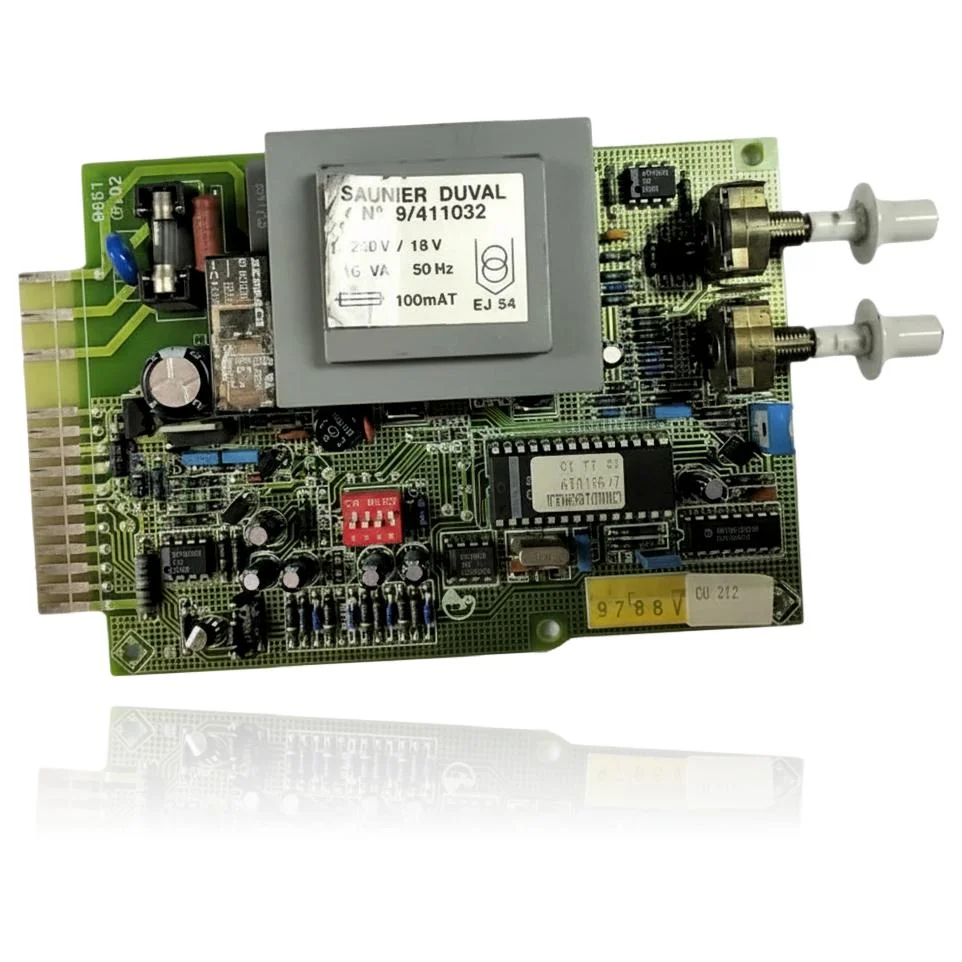

Elektronische Platine mit der Referenz 05710700. Eine nachgewiesene Kompatibilität: Duval SD 235 ME.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Saunier Duval Duval SD 235 ME	Saunier Duval	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie kann man überprüfen, ob die Referenz 05710700 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05710700 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine 05710700 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und das Display ist aus.
Ursache: Wenn der Transformator der Platine ausfällt, gelangt kein Strom zu den Steuerkreisen.
Messen Sie mit einem Multimeter die Ausgangsspannung des Transformators (sie sollte etwa 18V betragen); wenn nichts vorhanden ist, überprüfen Sie die 100 mA Sicherung, die normalerweise zuerst auslöst.
02
Der Kessel schaltet sich von selbst aus und funktioniert nur wieder, wenn er manuell zurückgesetzt wird.
Ursache: Eine Sicherung, die wiederholt aufgrund von Überlastung auslöst, führt dazu, dass die Steuerung ohne Strom bleibt und zurückgesetzt werden muss.
Notiere, wie lange es dauert, bis es nach dem Zurücksetzen wieder auslöst; wenn es sehr schnell ist, liegt das Problem bei einem mit der Platine verbundenen Bauteil, nicht bei der Sicherung.
03
Das Display blinkt oder startet gelegentlich von selbst neu.
Ursache: Ein intermittenter Spannungsabfall des Transformators verursacht Mikroausfälle, die die Platine als Neustarts interpretiert.
Überprüfen Sie bei laufendem Kessel, ob das Blinken mit dem Start der Pumpe oder einem anderen Verbrauch übereinstimmt; wenn ja, deutet dies darauf hin, dass der Transformator die Last nicht gut hält.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F.42	Fehler Codierwiderstand (wahrscheinlich in Kombination mit F.70)	Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden.
F.70	Ungültiger Produktcode (DSN)	Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden.
F.97	Fehler bei der Selbstprüfung der Hauptleiterplatte	Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden.
F.64	Fehler in der Elektronik / NTC	Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden.
F.27	Sicherheitsabschaltung: falsche Flammenüberwachung	Die Flammenüberwachungselektronik auf der PCB kann durch Feuchtigkeit/Leckage oder einen Fehler des Ionisationskreises auf der Platine eine Störflamme erkennen; Zündelektrode und Massen prüfen und, wenn diese in Ordnung sind, die Erkennungsstufe auf der PCB überprüfen.
F.62	Störung: Steuerung der Gasarmatur / verzögerte Abschaltung	Der Treiber/das Relais des Ventils auf der PCB schaltet möglicherweise nicht rechtzeitig ab oder bleibt hängen, was zu einer Schließverzögerung führt; Spannung/Zeiten am Ventil prüfen und, wenn die Gasarmatur in Ordnung ist, ist die Ursache die Elektronik der Platine.
F.61	Fehler: Steuerung der Gasarmatur	Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval 05710700

Katalogreferenz: 05710700
SKU intern Uniclima: PLCSD235ME
Marke: Saunier Duval
Teileart: Elektronikplatinen
Einheiten auf Lager: 5 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Transformatorspannung: 230V / 18V
Transformatorleistung: 16 VA
Frequenz: 50 Hz
Sicherung des Transformators: 100mA T

Dokumentation

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

Häufig gestellte Fragen

Häufige Fragen: die elektronische Platine 05710700

Welcher Transformator ist auf der Platine der SD 235 ME montiert?

Eins mit der Kennzeichnung Nr. 9/411032, Versorgung 230V/18V, 16 VA bei 50 Hz.

Welches Sicherung sollte ich auf dieser Platine überprüfen, bevor ich sie austausche?

Eine 100 mA T Sicherung, wie auf dem Etikett des Transformators angegeben.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
