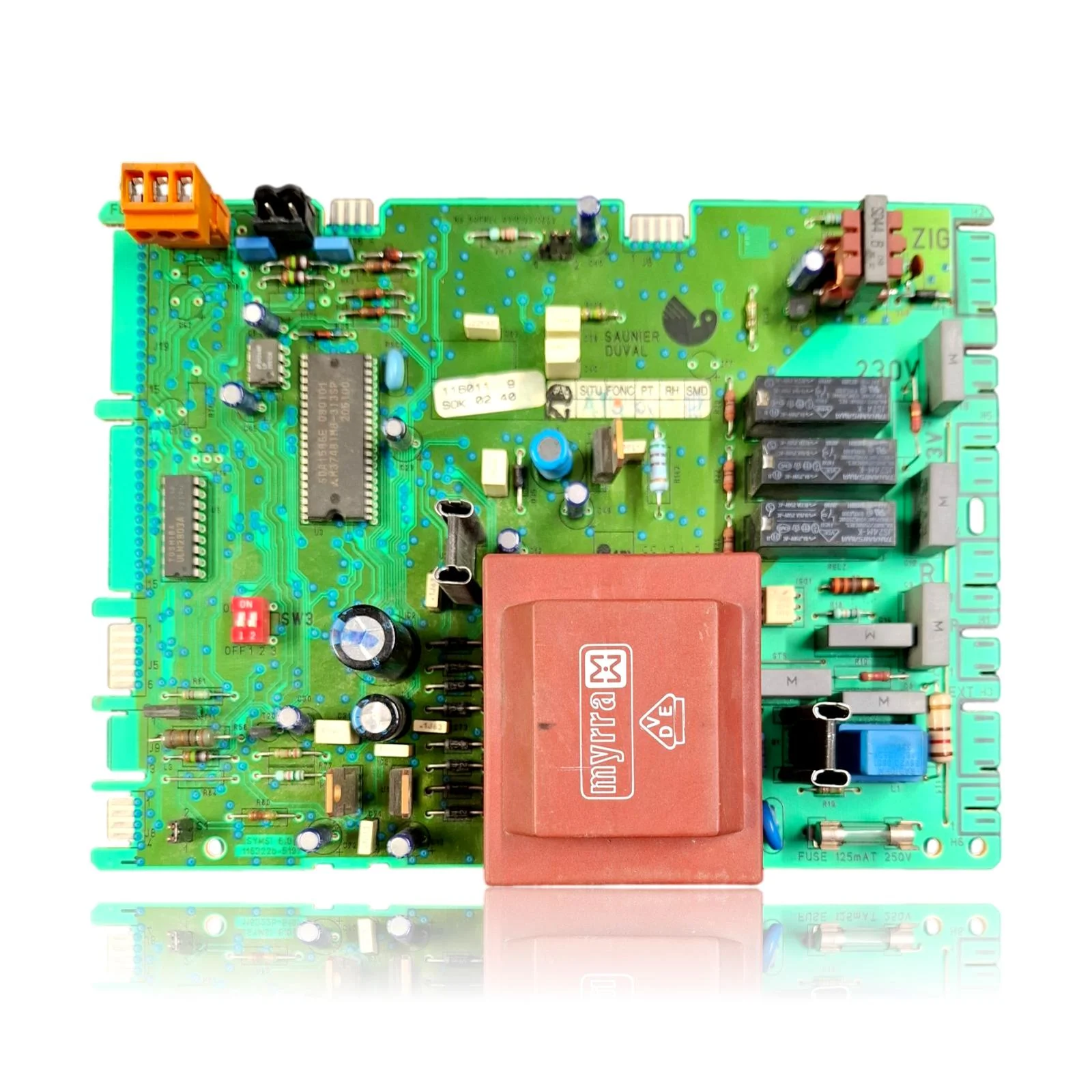

Elektronikplatine Saunier Duval Isofast F 28 E1 - Cod. 116011 9
Die Steuerplatine verwaltet das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen, wobei Fehlercodes wie 13: Fehler Hauptplatine oder 20: Kommunikationsfehler zwischen der Benutzeroberfläche und der Hauptplatine angezeigt werden. Diese Platine ist kompatibel mit verschiedenen Modellen der Serien Isofast und Isomax, wie dem F 28 E1 und dem F 35 E1, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome auftreten oder eine Fehlfunktion vorliegt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- S1019000
- Garantie
- 1 Jahr
Saunier Duval Kessel, die mit der Referenz S1019000 kompatibel sind
Elektronische Platine mit der Referenz S1019000. 11 nachgewiesene Kompatibilitäten: C 28 E1 und C 28 E1 NOX.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Kontrastiert |
| Saunier Duval C 28 E1 NOx | Isofast | Kontrastiert |
| Saunier Duval C 35 E1 | Isofast | Kontrastiert |
| Saunier Duval F 28 E1 | Isofast | Kontrastiert |
| Saunier Duval F 35 E1 | Isofast | Kontrastiert |
| Saunier Duval C 28 E2 | Isomax | Kontrastiert |
| Saunier Duval C 28 E204 | Isomax | Kontrastiert |
| Saunier Duval C 28 E205 | Isomax | Kontrastiert |
| Saunier Duval F 28 E2 | Isomax | Kontrastiert |
| Saunier Duval F 28 E204 | Isomax | Kontrastiert |
| Saunier Duval F 28 E205 | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S1019000 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1019000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine S1019000 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, und das Display leuchtet nicht auf.
Ursache: Die 125 mA Sicherung schützt die Platine und schaltet die Stromversorgung ab, wenn sie durchbrennt.
Messen Sie mit einem Multimeter, ob die Sicherung durchgebrannt ist, bevor Sie annehmen, dass die Platine defekt ist; wenn sie nach dem Austausch erneut durchbrennt, könnte das Problem an einer anderen Stelle der Installation liegen.
- 02
Die Pumpe oder der Ventilator funktionieren nicht, obwohl der Kessel anscheinend Strom erhält.
Ursache: Die Relais, die die Pumpe und den Ventilator steuern, können klemmen oder nicht richtig schließen.
Hören Sie, ob das Relais klickt, wenn Wärme angefordert wird; wenn es nicht klingt, funktioniert das Relais nicht und es ist besser, dies zu bestätigen, bevor Sie die Platine wechseln.
- 03
Der Kessel startet, schaltet sich aber nach ein paar Minuten von selbst aus.
Ursache: Der Transformator liefert Niederspannung an die Steuerungselektronik und wenn seine Ausgangsspannung bei Hitze sinkt, blockiert die Steuerung aus Sicherheitsgründen.
Messen Sie die Ausgangsspannung des Transformators, während der Kessel in Betrieb und heiß ist; wenn sie im Vergleich zu dem Zustand, wenn er kalt ist, stark sinkt, könnte ein thermischer Fehler vorliegen.
- 04
Der Fehlercode auf dem Display ändert sich oder blinkt unregelmäßig.
Ursache: Ein loser Kontakt oder eine lose Lötstelle auf der Platine kann zu ungenauen Messwerten führen, die von der Steuerung als verschiedene Warnmeldungen interpretiert werden.
Beobachte, ob der Fehler sich ändert, wenn du leicht auf den Heizkessel klopfst oder wenn er sich erwärmt; dieses Verhalten deutet auf eine lose Verbindung hin, nicht unbedingt darauf, dass die Platine beschädigt ist.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 13 | Hauptplatinenfehler. | Die Hauptleiterplatte (S1019000) besteht die interne Selbstdiagnose nicht; meist verursacht durch einen Elektronik-/EEPROM-Fehler oder weil die Platine ihre internen Spannungen nicht erzeugt. 230 V Eingangsspannung, Sicherung und Niederspannungen (5/15/24 V) auf der Leiterplatte prüfen; sind diese korrekt und die Verkabelung in Ordnung, die Leiterplatte austauschen. |
| 20 | Kommunikationsfehler zwischen der Benutzeroberfläche und der Hauptplatine. | Störung des Kommunikations-/eBUS-Kanals auf der Hauptleiterplatte, Inkompatibilität zwischen Schnittstelle und Platine oder defekter Anschluss/Kabelbaum. Stromversorgung der Schnittstelle von der Platine, Steckverbinder/Kabelbaum prüfen und mit einer bekannten funktionierenden Schnittstelle testen; besteht der Fehler weiter, liegt die Ursache in der Leiterplatte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval S1019000
- Katalogreferenz
- S1019000
- SKU intern Uniclima
- PECSDIF28E1
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Druckmarkierung
- SAUNIER DUVAL (Logo + Text)
- Interne Plakennummer
- 116011 9 / SOK 02 40
- IC Hauptplatine
- 5DA1596E 090101
- IC Sekundär
- AM3740IM8-313SP 206100
- Transformator
- Myrra, VDE-Zertifizierung
- Relais
- Takamisawa JS24M-K und JS24-K, VDE, 8A 250V~AC / RC2A 250V~AC, Japan
- Sicherung
- 125 mA
Häufige Fragen: die elektronische Platine S1019000
Ist die Referenz S1019000 die, die ich auf dem Typenschild der Isofast F 28 E1 suchen soll?
Gilt diese Platine Ref. S1019000 für die Isomax F 28 E2?
Welche Relais hat die Platine der Isofast F 28 E1 und was passiert, wenn sie ausfallen?
Muss beim Austausch dieser Platine in der Isofast C 35 E1 noch etwas anderes überprüft werden?
