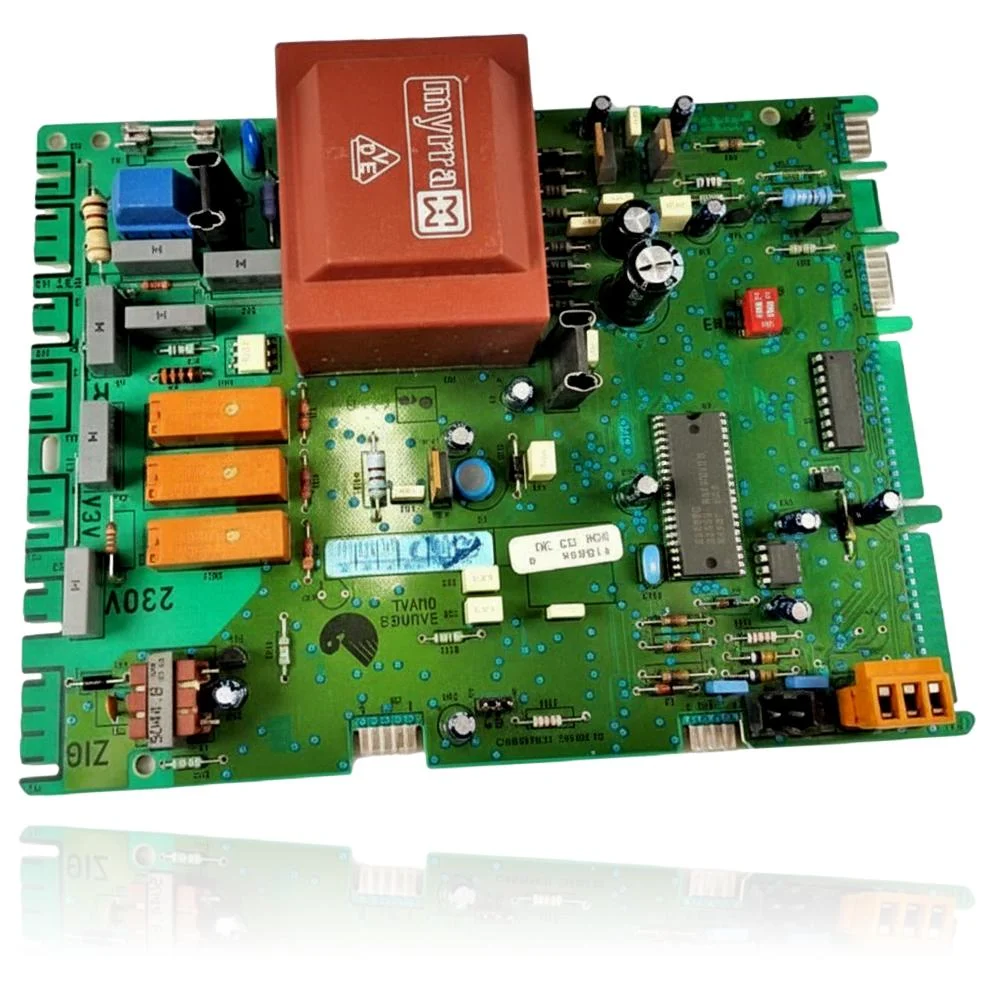

Elektronikplatine für Kessel Isomax C 28 E2 - Ref. S1019000

Saunier Duval Kessel, die mit der Referenz S1019000 kompatibel sind

Elektronische Platine mit der Referenz S1019000. 11 nachgewiesene Kompatibilitäten: C 28 E1 und C 28 E1 NOX.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1019000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1019000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1019000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht mehrmals zu zünden, man hört den Zündversuch, und schließlich blockiert er, ohne dass die Flamme entzündet wird.

  Ursache: Die Platine steuert die Zündung und die Sicherheitszeit des Gasventils; wenn das Zündmodul ausfällt, wird der Versuch abgebrochen, auch wenn die anderen Komponenten in Ordnung sind.

  Bevor Sie die Platine austauschen, überprüfen Sie, ob die Zündelektrode und ihr Kabel in gutem Zustand und richtig angeschlossen sind: Ein Fehler dort zeigt das gleiche Symptom wie eine beschädigte Platine.

• 02

  Auf dem Display erscheint ein Zündfehlercode, oder die Störungsanzeige bzw. die rote Kontrollleuchte leuchtet auf.

  Ursache: Die Steuerplatine erkennt, dass innerhalb der Sicherheitszeit keine Flamme detektiert wurde, und zeigt dies als Zündungsfehler an.

  Notiere den genauen Code, der auf dem Display angezeigt wird, und schlage ihn im Handbuch nach: Der gleiche Zündfehlercode kann auf Gas, die Elektrode oder die Platine zurückzuführen sein, nicht nur auf Letztere.

• 03

  Der Heizkessel ist komplett tot: keine Anzeigen, kein Display, kein Lüftergeräusch.

  Ursache: Der Netzteil- und Zündtransformator der Platine, der mit 230V arbeitet, könnte beschädigt sein und den Rest des Stromkreises spannungslos machen.

  Überprüfen Sie, ob der Kessel die 230V Netzspannung erhält, und kontrollieren Sie die Sicherung der Platine, falls diese zugänglich ist, bevor Sie die Platine als defekt betrachten.

• 04

  Das Thermostat oder die Steuerung fordert Heizung oder Warmwasser an, aber der Kessel reagiert überhaupt nicht.

  Ursache: Die Platine ist dafür verantwortlich, das Signal vom Thermostat zu empfangen und das Einschalten zu veranlassen; wenn sie dieses Signal nicht verarbeitet, bleibt der Kessel im Wartemodus und tut nichts.

  Überprüfen Sie, ob das Thermostat mit Strom versorgt wird und ob die Verkabelung oder die Kommunikation mit dem Heizkessel nicht unterbrochen ist, bevor Sie die Platine verantwortlich machen.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1019000

Katalogreferenz

S1019000

SKU intern Uniclima

PEIC28E2

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung

230V

Hersteller des Zündtransformators

Myrra
