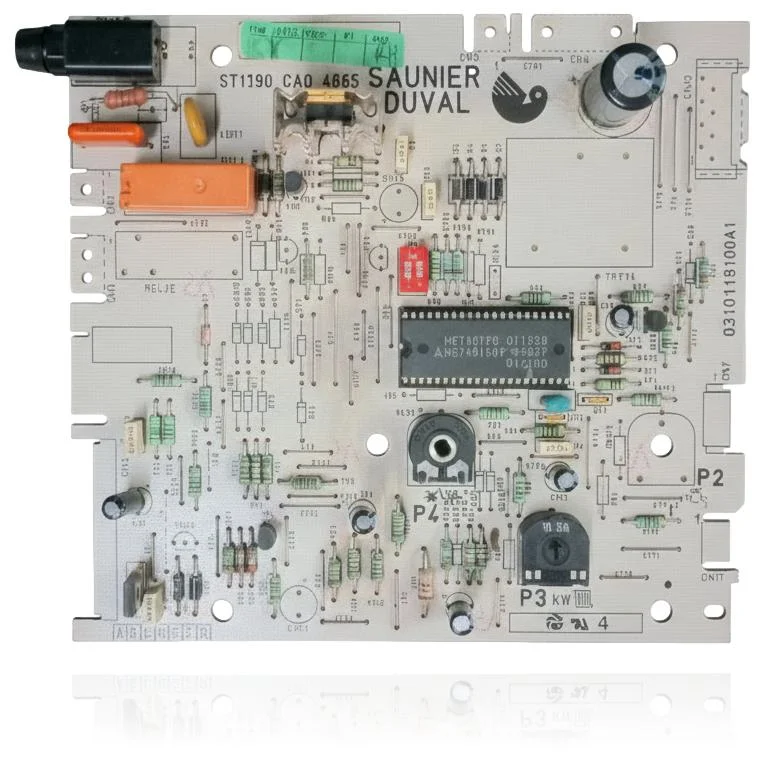

Platine Elektronik Saunier Duval Combitek C 23 Ref. 0310118100A1

Saunier Duval kompatibel mit der Referenz 057445

Elektronische Platine mit der Referenz 057445. Zwei bestätigte Kompatibilitäten: Combitek C23 und Combitek C23E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 057445 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 057445 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 057445 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet nicht beim Anschließen: weder Display noch Pumpen, als ob er keinen Strom erhält.

  Ursache: Die Platine benötigt 230V, um zu funktionieren, und wenn die Stromversorgung ausfällt, gelangt kein Strom zu den anderen elektronischen Komponenten.

  Messen Sie mit einem Multimeter, ob die 230V aus dem Netz korrekt an der Eingangsleiste der Platine ankommen, bevor Sie sie wechseln.

• 02

  Das Display funktioniert, aber der Heizkessel reagiert nicht, wenn Heizwärme oder Warmwasser angefordert wird.

  Ursache: Die Platine erhält die Anforderung, aktiviert jedoch nicht den Ausgang, der den Brenner einschaltet.

  Überprüfen Sie, ob das Thermostat oder der Warmwasserhahn tatsächlich das Signal sendet, bevor Sie annehmen, dass die Platine defekt ist.

• 03

  Es erscheinen Fehlercodes, die ohne klare Beziehung zur Nutzung des Heizkessels kommen und gehen.

  Ursache: Ein Fehler in der elektronischen Steuerung verursacht instabile Messwerte bei den von der Platine gesteuerten Sensoren.

  Notieren Sie den Code und den Zeitpunkt, an dem er erscheint: es kann auf einen lockeren Sensor hinweisen und nicht auf einen Fehler in der gesamten Platine.

• 04

  Der Heizkessel zündet und erlischt nach wenigen Sekunden intermittierend.

  Ursache: Ein defekter Relaiskontakt unterbricht die Stromversorgung zu einem Bauteil, das notwendig ist, um die Flamme aufrechtzuerhalten.

  Überprüfen Sie die Anschlüsse der Platine und stellen Sie sicher, dass sie richtig eingesteckt und frei von Oxidation sind, bevor Sie sie ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 057445

Katalogreferenz

057445

SKU intern Uniclima

PLSA047

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Saunier Duval

Platinencode

0310118100A1

Plakencode (obere Siebdruck)

ST13380

Spannung

230V

Sekundärcode / Siebdruckcharge

5DK 88 49
