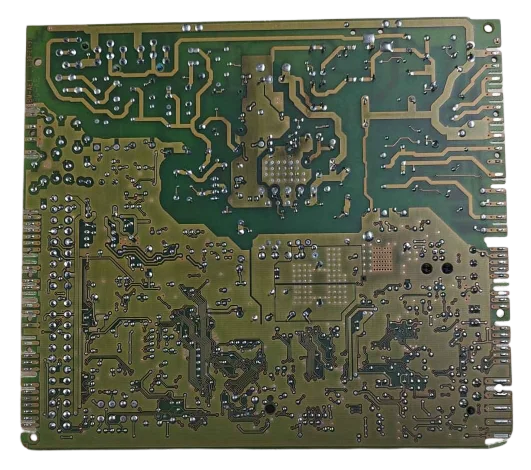

Leiterplatte Principal Saunier Duval Thema NOx F25 B Ref. 0020184123
Hauptplatine für Saunier Duval Thema NOx F25 B, F25 B/1, F25 B/2, Themafast NOx F25-A, Themafast NOx F30 und Micraplus NOx 24/25 Heizkessel sowie für Hermann Heizkessel, die dieselbe Plattform nutzen. Referenz 0020184123, bestätigt durch zwei unabhängige externe Quellen. Der Hersteller der Platine konnte nicht identifiziert werden und es konnten keine weiteren technischen Daten auf dem Etikett gelesen werden.
Ersatzteile für Saunier Duval Thema NOX
Mit der Referenz 0020184123 kompatible Saunier Duval Heizkessel
Elektronikplatine mit der Referenz 0020184123. Sechs bestätigte Kompatibilitäten mit zwei unabhängigen Quellen: F 25 B und F 25 B/2. Überprüfen Sie die auf Ihrem Teil aufgedruckte Referenz, bevor Sie kaufen.
Kompatibilität bestätigt
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 25 B | Thema NOX | Bestätigt · 2 Quellen |
| Saunier Duval F 25 B/2 | Thema NOX | Bestätigt · 2 Quellen |
| Saunier Duval F 25 B GN/BP | Thema NOX | Bestätigt · 2 Quellen |
| Saunier Duval F 25 A LPG/GN | Themafast NOX | Bestätigt · 2 Quellen |
| Saunier Duval F 30 NL/LL | Themafast NOX | Bestätigt · 2 Quellen |
| Saunier Duval 24 B2 | Micraplus NOX | Bestätigt · 2 Quellen |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020184123 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Lokalisieren Sie die auf dem Gehäuse der montierten Elektronikplatine aufgedruckte Referenz: Sie sollte 0020184123 anzeigen.
- Überprüfen Sie Ihr Kesselmodell auf dem Typenschild und suchen Sie es in der Kompatibilitätsliste auf dieser Seite.
- Vergleichen Sie die Anschlüsse und das Gehäuse mit dem Originalteil, bevor Sie es montieren.
- Wenn du Zweifel hast, schick uns ein Foto der Beschriftung per WhatsApp, und wir bestätigen es dir, bevor du kaufst.
Symptome und Störungen, die die elektronische Platine 0020184123 behebt
Die elektronische Platine steuert das Zünden, die Modulation und die Sicherheitsfunktionen des Kessels. Dies sind die typischen Symptome und was zu tun ist:
Der Heizkessel schaltet sich ein, läuft eine Weile und schaltet sich dann ohne ersichtlichen Grund von selbst aus.
Ursache: Ein intermittierender Fehler in der Platine kann die Versorgung des Gasventils oder des Lüfters während des Betriebs unterbrechen.
Notieren Sie, wann es sich ausschaltet (Start, Warmwasser, Heizung) und überprüfen Sie es, bevor Sie die Platine austauschen.
Das Bedienfeld reagiert auf keine Eingaben, weder zur Temperatureinstellung noch zum Zurücksetzen.
Ursache: Die Schaltung, die die Tastatur auf der Platine steuert, liest die Befehle nicht mehr.
Trennen Sie die Stromversorgung für dreißig Sekunden und versuchen Sie es erneut, bevor Sie davon ausgehen, dass die Platine defekt ist.
Der Heizkessel funktioniert normal, aber ab und zu setzt er sich von selbst zurück und kehrt zum Startbildschirm zurück.
Ursache: Es kann einen gelegentlichen Fehler in der internen Stromversorgung geben, der den Mikroprozessor der Platine zurücksetzt.
Überprüfen Sie, ob es keine Mikrounterbrechungen im Stromnetz des Hauses gibt, bevor Sie die Platine austauschen.
Ein Flammenfehlercode erscheint, obwohl der Brenner optisch gut zündet.
Ursache: Die Platine könnte das Ionisationssignal falsch interpretieren, obwohl die Flamme korrekt ist.
Reinigen Sie die Flammendetektionselektrode und überprüfen Sie ihr Kabel, bevor Sie die Platine austauschen.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der elektronischen Platine Saunier Duval 0020184123
- OEM-Referenz
- 0020184123
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Komponentencode
- 0020184123
Quellen
- Der Hersteller dieser Platte ist nicht angegeben; auf den verfügbaren Fotos sind weder ein Logo noch ein Herstellername zu erkennen.
- Auf dem Bauteil selbst konnte kein Code oder keine Referenz mit Sicherheit gelesen werden (Etikett und Texte auf der Platte sind bei dieser Fotogröße unleserlich); die Referenz 0020184123 stammt aus zwei externen Quellen, nicht vom Etikett.
- Auch kompatibel mit Hermann-Kesseln (Marke, die dieselbe Plattform wie Saunier Duval Thema NOx verwendet); eine Quelle gibt an, dass Hermann dieselbe Referenz verwendet, aber dies konnte nicht durch eine zweite unabhängige Quelle bestätigt werden.
- Bestätige das genaue Modell deines Heizkessels vor dem Kauf: Diese Platine wird in mehreren Varianten von Thema NOx F25 und Themafast verwendet.
