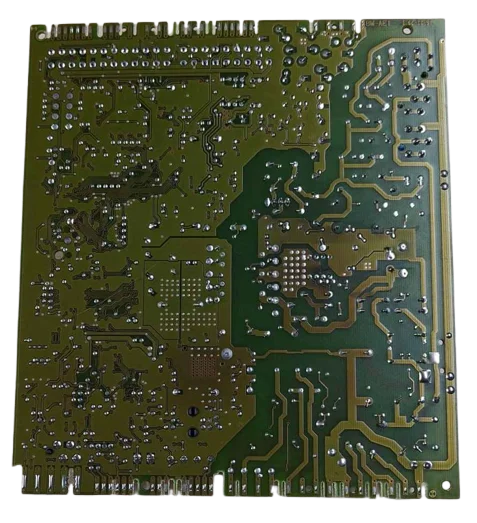

Elektronikplatine Saunier Duval Themafast NOx F 30 B 1 Ref. 0020184123

Mit der Referenz 0020184123 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 0020184123. Sechs nachgewiesene Kompatibilitäten: F 25 B und F 25 B/2.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 0020184123 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020184123 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 0020184123 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt beim Drücken des Schalters kein einziges LED-Licht an und ist vollständig ausgeschaltet.

  Ursache: Es gibt einen Fehler im Teil, der den Strom an die verschiedenen Komponenten verteilt.

  Überprüfen Sie, ob der Kessel Strom erhält und ob die Stromanschlüsse nicht locker oder oxidiert sind, bevor Sie die Platine wechseln.

• 02

  Es erscheint ein Sperrcode und es gibt keine Möglichkeit, ihn zurückzusetzen, selbst wenn man den Strom abschaltet.

  Ursache: Die Platine erkennt einen Sicherheitsfehler und erlaubt das Einschalten nicht.

  Bitte überprüfen Sie, welcher spezifische Code die Heizung anzeigt; bei NOX-Modellen stammt die Blockierung häufig vom Flammensensor oder vom Druckschalter, nicht immer von der Steuerplatine.

• 03

  Die Heizungssteuerung sendet nichts an den Kessel, als ob sie nicht verbunden wären.

  Ursache: Der Teil der Platine, der mit dem Steuergerät kommuniziert, funktioniert nicht mehr.

  Überprüfen Sie, ob das Kabel des Reglers richtig angeschlossen ist, und testen Sie, wenn möglich, mit einem anderen Thermostat, bevor Sie die Platine austauschen.

• 04

  Die Flamme zündet, erlischt jedoch nach wenigen Sekunden, und dies wiederholt sich bei jedem Versuch.

  Ursache: Die Platine hält das Signal, das das Gasventil steuert, nicht aufrecht und schaltet aus Sicherheitsgründen ab.

  Überprüfen Sie zuerst, ob das Gasventil und die Ionisationselektrode sauber sind: schließe diese Teile aus, bevor Sie die Platine als schuldhaft betrachten.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Leiterplatte Saunier Duval 0020184123

Katalogreferenz

0020184123

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Ernährung

230V

Ausgang unter Spannung

24V

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 25 B/2 (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
