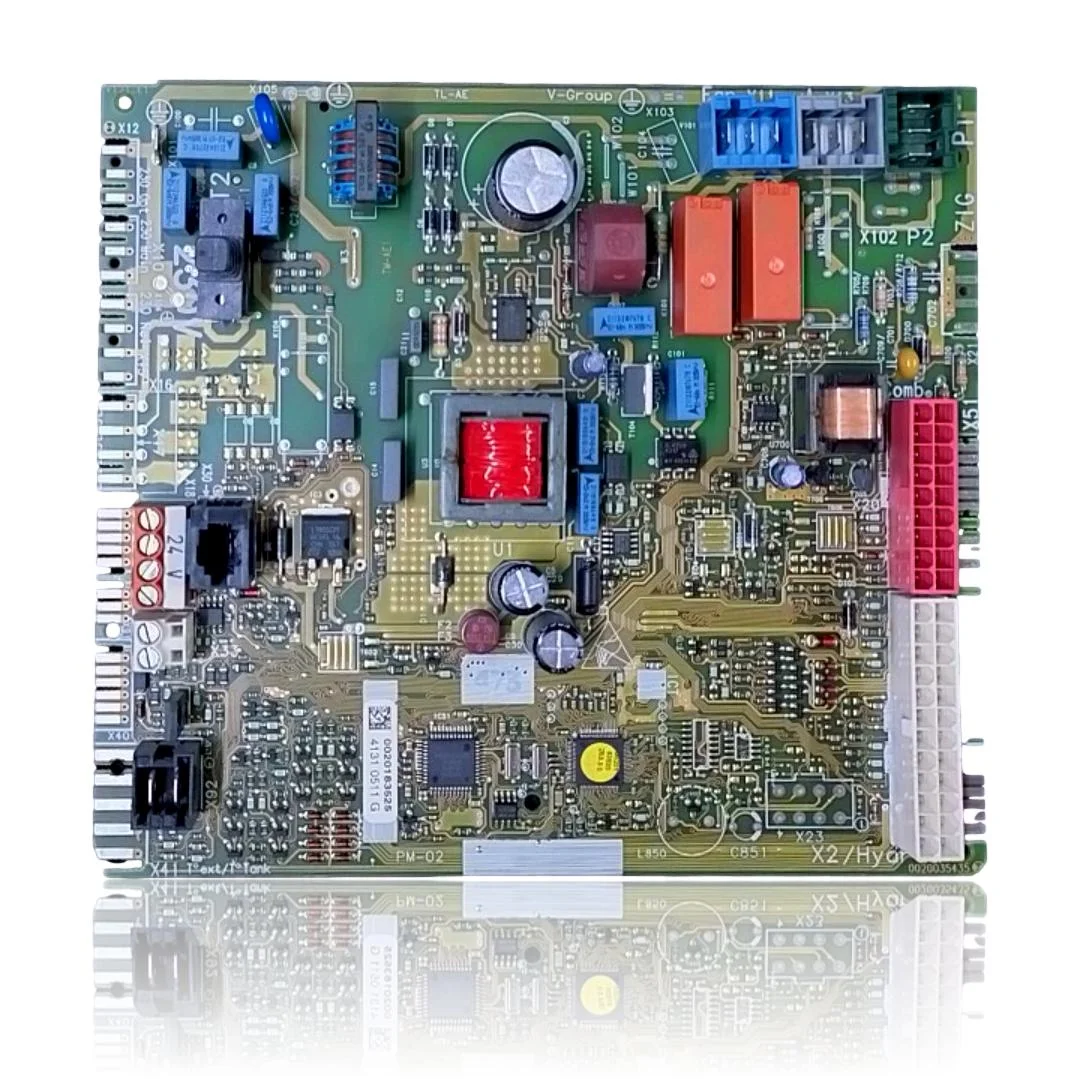

Datenblatt: Placa Electrónica Saunier Duval Thema NOx/Themafast NOx V-Group Ref. 0020184123

Mit der Referenz 0020184123 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 0020184123. Sechs nachgewiesene Kompatibilitäten: F 25 B und F 25 B/2.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 0020184123 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020184123 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 0020184123 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel zündet nicht und reagiert nicht, wenn Heizwärme oder Warmwasser angefordert wird.

  Ursache: Die Platine vervollständigt nicht die Startsequenz.

  Überprüfen Sie, ob 230V an der Platine ankommen, bevor Sie sie wechseln.

• 02

  Die Steuerungen und Sensoren funktionieren nicht mehr, als ob die Steuerstromversorgung verloren gegangen wäre.

  Ursache: Die Platine liefert nicht die erforderlichen 24V für die Sonden und das Bedienfeld.

  Messen Sie, ob Spannung an der 24V-Ausgang der Platine anliegt, bevor Sie sie wechseln.

• 03

  Der Kessel blockiert, ohne dass eine äußere Ursache (Gas, Druck, Flamme) erkennbar ist.

  Ursache: Ein Fehler in der Elektronik der Platine verursacht Blockaden, ohne dass andere Komponenten beteiligt sind.

  Überprüfen Sie den Druckschalter, den Sensor und den Flammenwächter einzeln: Wenn alle funktionieren, liegt der Fehler auf der Platine.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval 0020184123

Katalogreferenz

0020184123

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Versorgungsspannung

230V

Niederspannungsausgang

24V

Herstellungscode (Etikett)

0020183525

Chargennummer / Herstellungsdatum

4131 0511 G

Hersteller der Plakette (Siebdruck)

V-Group

Modell der Platine (aufgedruckt)

PM-02

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 25 B/2 (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
