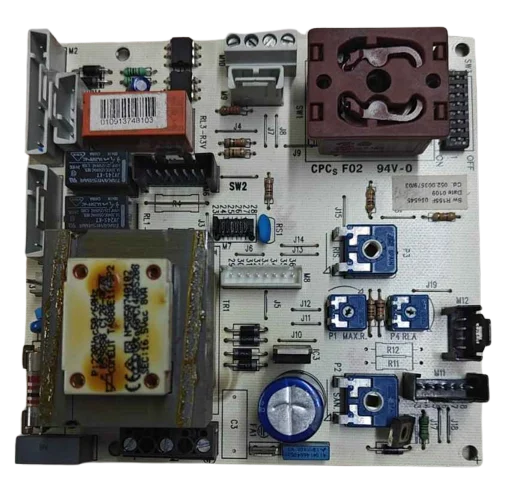

Hauptplatine Saunier Duval Thema NOx F24 Ref. 0020076179
Die Hauptplatine Saunier Duval Thema NOx F24 Ref. 0020076179 ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich unberechenbar verhalten, wobei Fehlercodes wie 13 oder 11 angezeigt werden. Diese Platine ist kompatibel mit Modellen der Serien Thema NOx, Supermaster und Supermicra, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn Symptome einer Fehlfunktion oder Fehler im System auftreten.
inkl. MwSt.
Per WhatsApp anfragenSaunier Duval Kessel, die mit der Referenz 0020076179 kompatibel sind
Elektronische Platine mit der Referenz 0020076179. Acht bestätigte Kompatibilitäten: F 24 und 24 SE.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 24 | Thema NOX | Kontrastiert |
| Saunier Duval 24 SE | Supermaster | Kontrastiert |
| Saunier Duval 28 SE | Supermaster | Kontrastiert |
| Saunier Duval 30 SE | Supermaster | Kontrastiert |
| Saunier Duval Ecoplus 24 SE | Supermicra | Kontrastiert |
| Saunier Duval Master Inox 24 SE | Hermann | Kontrastiert |
| Saunier Duval Master Inox 30 SE | Hermann | Kontrastiert |
| Saunier Duval Supermicra Condensing 24 SE | Hermann | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020076179 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020076179 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020076179 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und zeigt nichts auf dem Display an, obwohl Strom ankommt.
Ursache: Wenn die Stromversorgung der Platine nicht die erforderlichen 16,5V liefert, funktioniert die Elektronik nicht.
Überprüfe die Sicherung der Platine und, falls du ein Multimeter hast, messe die Spannung am Ausgang des Transformators, bevor du ihn wechselst.
- 02
Die Fernbedienung oder das Bedienfeld reagieren nicht beim Drücken.
Ursache: Die Platine steuert die Kommunikation mit der Steuerung; wenn der Mikrocontroller ausfällt, geht diese Verbindung verloren.
Trenne das Kabel des Reglers und schließe es wieder an, überprüfe, ob es beschädigt ist, bevor du in Betracht ziehst, dass die Platine defekt ist.
- 03
Die Pumpen oder der Ventilator starten nicht, obwohl der Heizkessel es anfordert.
Ursache: Der Relaisausgang, der diese Komponenten aktiviert, könnte möglicherweise nicht funktionieren.
Wenn die Heizung in Betrieb ist, messen Sie, ob Spannung am Anschluss ankommt, der zur Pumpe oder zum Ventilator führt.
- 04
Es wird ein verbrannter Geruch oder dunkle Komponenten auf der Platine festgestellt.
Ursache: Ein interner Kurzschluss oder ein durch Überspannung beschädigtes Bauteil kann die Elektronik unbrauchbar machen.
Überprüfen Sie die Platte visuell, während der Kessel ausgeschaltet ist, bevor Sie bestätigen, dass sie ausgetauscht werden muss.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| 13 | Fehler der Hauptleiterplatte (Elektronikplatine). | Die Hauptleiterplatte ist defekt oder hat fehlerhafte interne/externe Verbindungen; Sicherung und Spannungen der PCB (Versorgungen 230/5 V) sowie Steckverbinder prüfen. Wenn der Fehler bei korrekter Verkabelung und Peripherie bestehen bleibt, die Platine austauschen. |
| 11 | Kein Empfang durch die Hauptleiterplatte (MMI-Leitung). | Kommunikationsfehler zur Platine (Empfänger/MMI-Eingang der PCB) oder des Kabels zwischen Schnittstelle und Platine; Durchgängigkeit der MMI-Leitung und 5 V an der Schnittstelle prüfen. Wenn bei einwandfreiem Kabel/Bedienfeld der Fehler bestehen bleibt, ist die PCB die Ursache. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Saunier Duval 0020076179
- Katalogreferenz
- 0020076179
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Sekundärwicklung des Transformators
- 16,5V AC, 8VA
Häufige Fragen: die elektronische Platine 0020076179
Passt diese Platine für eine Saunier Duval Thema NOx F24?
Welche Ausgangsspannung liefert der Transformator der Platine der Supermaster 30 SE?
Passt diese Platine für eine Saunier Duval Supermicra Ecoplus 24 SE?
