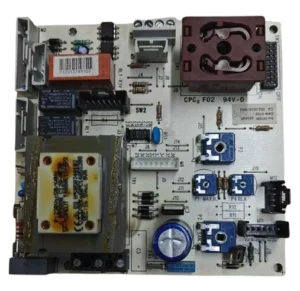

Placa Electrónica Principal Saunier Duval Thema NOx F24 Ref. 0020076179
La Placa Electrónica Principal Saunier Duval Thema NOx F24 Ref. 0020076179 es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, presentando códigos de error como 13 o 11. Esta placa es compatible con modelos de las gamas Thema NOx, Supermaster y Supermicra, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten síntomas de mal funcionamiento o errores en el sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020076179
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020076179
Placa electrónica con referencia 0020076179. Ocho compatibilidades contrastadas: F 24 y 24 SE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 24 | Thema NOX | Contrastada |
| Saunier Duval 24 SE | Supermaster | Contrastada |
| Saunier Duval 28 SE | Supermaster | Contrastada |
| Saunier Duval 30 SE | Supermaster | Contrastada |
| Saunier Duval Ecoplus 24 SE | Supermicra | Contrastada |
| Saunier Duval Master Inox 24 SE | Hermann | Contrastada |
| Saunier Duval Master Inox 30 SE | Hermann | Contrastada |
| Saunier Duval Supermicra Condensing 24 SE | Hermann | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020076179 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020076179; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020076179
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni muestra nada en el display, aunque le llegue corriente.
Causa: Si la alimentación de la placa no entrega los 16,5V necesarios, la electrónica no funciona.
Mira el fusible de la placa y, si tienes un polímetro, mide la tensión en la salida del transformador antes de cambiarla.
- 02
El mando o el panel no responden al pulsar.
Causa: La placa controla la comunicación con el mando; si el microcontrolador falla, se pierde esa conexión.
Desconecta y vuelve a conectar el cable del mando, revisa que no esté dañado antes de considerar que la placa está rota.
- 03
Las bombas o el ventilador no arrancan aunque la caldera lo pida.
Causa: La salida de relé que activa esos componentes puede no estar funcionando.
Con la caldera en demanda, mide si llega tensión al conector que va hacia la bomba o el ventilador.
- 04
Se detecta olor a quemado o componentes oscurecidos en la placa.
Causa: Un cortocircuito interno o un componente dañado por sobretensión puede inutilizar la electrónica.
Inspecciona la placa visualmente, con la caldera desconectada, antes de confirmar que hay que cambiarla.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo del circuito impreso principal (placa electrónica). | La placa principal está averiada o con conexiones internas/externas defectuosas; verificar fusible y tensiones de la PCB (alimentaciones 230/5 V) y conectores. Si con cableado y periféricos correctos persiste, sustituir la placa. |
| 11 | Sin recepción por la placa principal (línea MMI). | Fallo de comunicación hacia la placa (receptor/entrada MMI de la PCB) o del cable entre interfaz y placa; comprobar continuidad del lead MMI y 5 V en la interfaz. Si con cable/panel buenos sigue el fallo, la PCB es la causante. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020076179
- Referencia de catálogo
- 0020076179
- SKU interno Uniclima
- PLSA102
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Secundario del transformador
- 16,5V CA, 8VA
Dudas frecuentes sobre la placa electrónica 0020076179
¿Esta placa vale para una Saunier Duval Thema NOx F24?
¿Qué salida da el transformador de la placa de la Supermaster 30 SE?
¿Sirve esta placa para una Saunier Duval Supermicra Ecoplus 24 SE?
