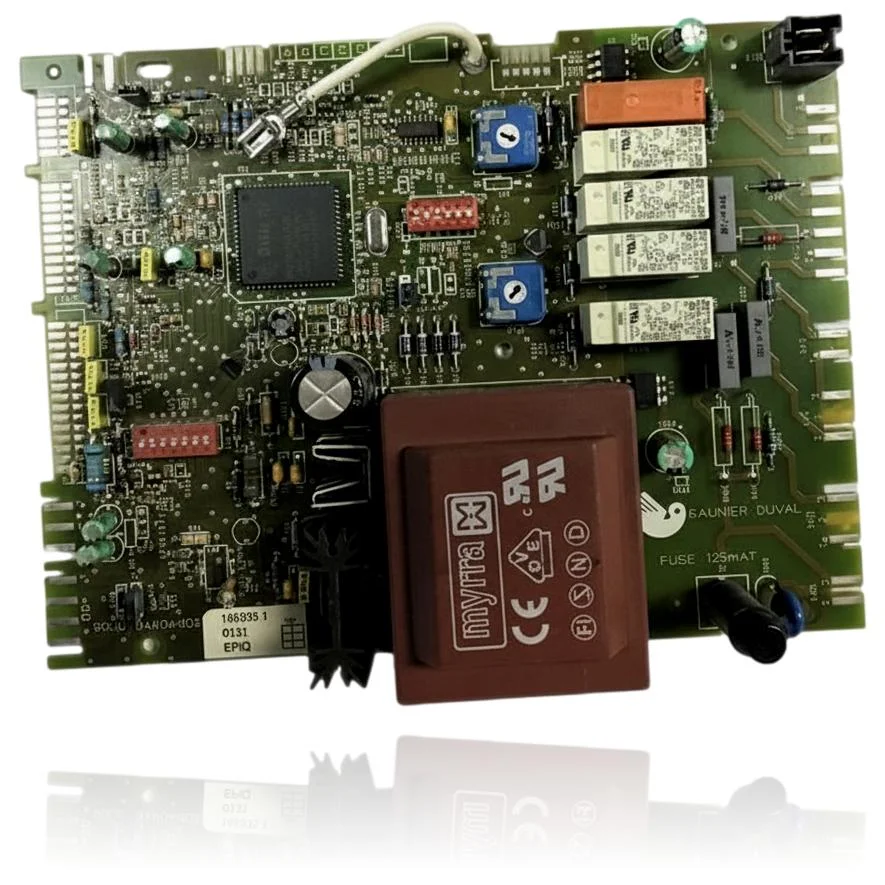

Elektronikplatine Saunier Duval Isomax F 28E Ref. 05724800
Wenn Ihr Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob Sie die Elektronikplatine Saunier Duval Isomax F 28E Ref. 05724800 benötigen. Diese Platine steuert das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall können Sie die Fehlercodes F.28 oder F.29 sehen, die auf einen Zündfehler des Brenners hinweisen. Sie ist kompatibel mit Modellen der Serien Isofast und Isomax, wie dem C 28 E und dem F 28 E, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob sie bei Anzeichen von Fehlfunktionen ausgetauscht werden muss.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 05724800
- Garantie
- 1 Jahr
Saunier Duval Kessel, die mit der Referenz 05724800 kompatibel sind
Elektronische Platine mit der Referenz 05724800. Acht nachgewiesene Kompatibilitäten: C 28 E und C 28 E NOx.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Kontrastiert |
| Saunier Duval C 28 E NOx | Isofast | Kontrastiert |
| Saunier Duval F 28 E | Isofast | Kontrastiert |
| Saunier Duval C 35 E | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isofast | Kontrastiert |
| Saunier Duval C 24 E V | Isofast | Kontrastiert |
| Saunier Duval C 28 E | Isomax | Kontrastiert |
| Saunier Duval F 28 E | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05724800 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05724800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 05724800 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel reagiert nicht, er startet nicht und zeigt keine Lichter an, wenn man die Tasten drückt.
Ursache: Die Sicherung der Platine könnte durchgebrannt sein oder der Transformator könnte aufgehört haben, Strom zu erhalten.
Überprüfe, ob die Sicherung durchgebrannt ist, bevor du die gesamte Platine wechselst.
- 02
Es erscheint ein Fehlercode, der mit keinem sichtbaren Problem an der Heizung in Verbindung steht.
Ursache: Ein Fehler im Steuerkreis der Platine kann Warnmeldungen erzeugen, ohne dass ein tatsächlicher Defekt in den Komponenten vorliegt.
Setzen Sie den Kessel zurück und überprüfen Sie, ob der Fehlercode immer zum gleichen Zeitpunkt beim Einschalten erscheint.
- 03
Die Fernbedienung oder das Bedienfeld reagiert auf keinen Befehl.
Ursache: Wenn die Kommunikation der Platine ausfällt, kann die Steuerung die Heizung nicht steuern, auch wenn sie richtig angeschlossen ist.
Überprüfen Sie die Verkabelung des Bedienfelds und dessen Verbindung in der Klemmenleiste, bevor Sie die Platine wechseln.
- 04
Der Heizkessel verliert die Uhrzeit und die Einstellungen jedes Mal, wenn es einen Stromausfall gibt.
Ursache: Wenn die Platine die Notstromversorgung des Speichers nicht gut aufrechterhält, vergisst sie die Konfiguration, wenn der Strom ausfällt.
Überprüfen Sie, ob das Problem immer nach einem Stromausfall auftritt oder ob es nur einmal passiert ist, bevor Sie die Änderung entscheiden.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.28 | Zündfehler des Brenners | Der Brenner zündet nach fünf Versuchen nicht, was auf ein Problem im Zündprozess hinweist. Dies kann durch einen Fehler in der Elektronikplatine verursacht werden. Überprüfen Sie die Gasversorgung und den Zustand der Zündung, aber wenn alles in Ordnung ist, könnte die Platine die Ursache sein. |
| F.29 | Zündfehler des Brenners | Der Brenner zündet nach fünf Versuchen nicht, was auf ein Problem im Zündprozess hinweist. Stelle sicher, dass das Gas korrekt ankommt und dass keine Verstopfungen vorliegen. Wenn alles in Ordnung zu sein scheint, könnte die Elektronikplatine die Ursache des Problems sein. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 05724800
- Katalogreferenz
- 05724800
- SKU intern Uniclima
- PLCISD28
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Sicherung
- 125 mA T (verzögertes Handeln)
- Integrierter Transformator
- Myrra, CE-gekennzeichnet, Anschlüsse F/N/D
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval F 28 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 05724800
Welches Sicherung benötigt die Platine der Saunier Duval Isomax F 28E?
Welcher Transformator wird auf dieser Platine Ref. 05724800 montiert?
In welchen Saunier Duval Heizkesseln kann ich die Platte 05724800 installieren?
