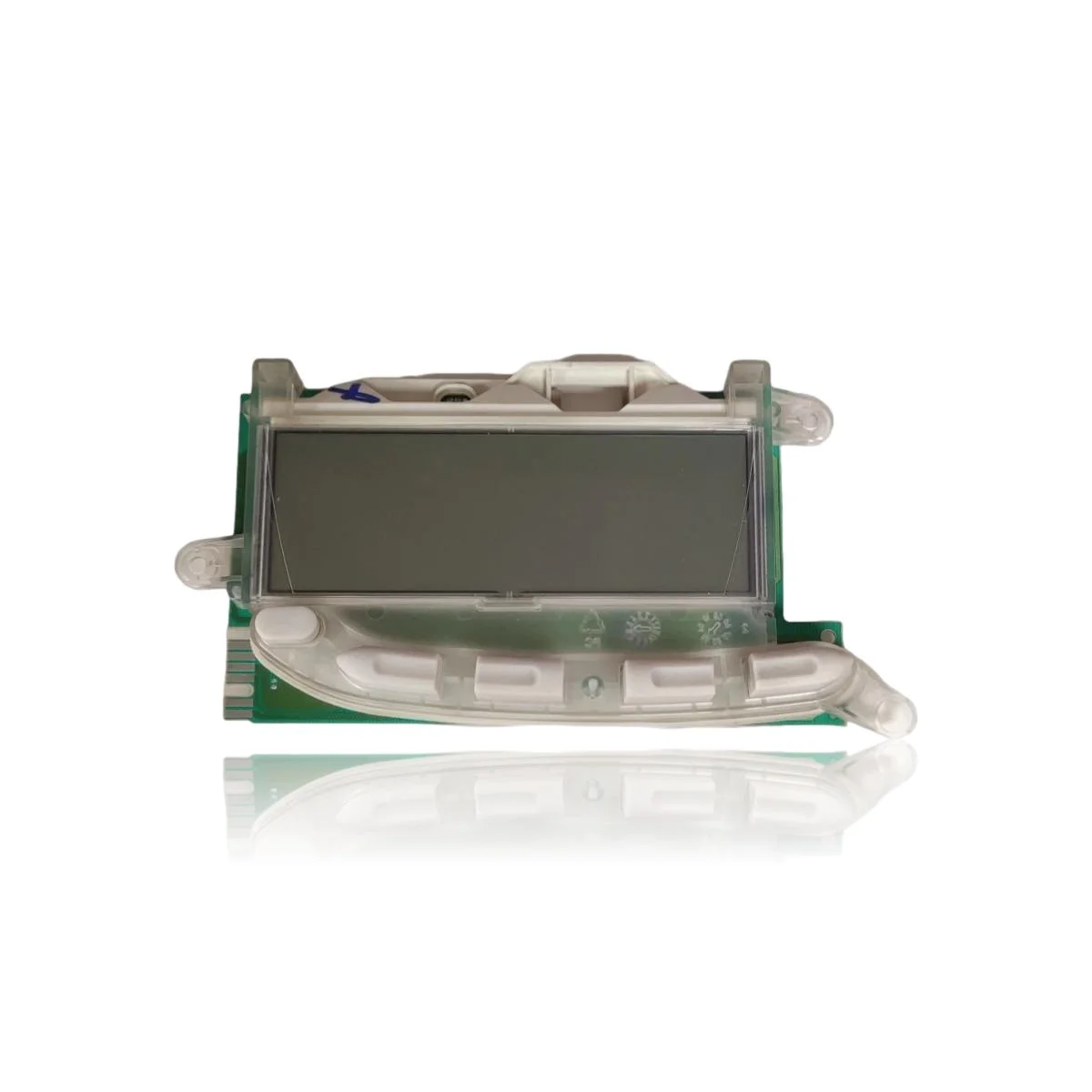

Datenblatt: Modul mit Bildschirm Saunier Duval Themafast F 25 E H-MOD Ref. S1062200

Datenblatt: Saunier Duval kompatibel mit der Referenz S1062200

Elektronische Platine mit der Referenz S1062200. 11 nachgewiesene Kompatibilitäten: C 23 E ALV und C 23 EV ALV.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz S1062200 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1062200 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die elektronische Platine S1062200 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Bildschirm des Bedienmoduls leuchtet nicht und zeigt keine Daten an.

  Ursache: Das Modul erhält keinen Strom von der Hauptplatine oder das Flachkabel zwischen beiden ist defekt.

  Überprüfen Sie, ob der Stecker und das flache Kabel zur Hauptplatine richtig eingesteckt und unbeschädigt sind, bevor Sie das Modul wechseln.

• 02

  Die Tasten + und - reagieren nicht, obwohl der Bildschirm sich einschaltet.

  Ursache: Die Membrantastatur verliert durch Abnutzung oder Feuchtigkeit an Empfindlichkeit und überträgt die Betätigung nicht mehr.

  Achte darauf, dass der Bereich der Tasten trocken und sauber ist, und versuche, fest zu drücken, bevor du das Modul austauschst.

• 03

  Das Bedienfeld blockiert und reagiert auf keinen Tastendruck.

  Ursache: Ein Kommunikationsfehler zwischen dem Modul und der Hauptplatine lässt das Modul hängen.

  Trenne die Stromversorgung der Heizung für eine Minute, um einen Neustart zu erzwingen, und überprüfe, ob die Störung erneut auftritt, bevor du sie austauschst.

• 04

  Der Heizkessel funktioniert normal, aber die Temperatur kann nicht über die Steuerung geändert werden.

  Ursache: Der Fehler liegt im Steuerungsmodul, nicht auf der Hauptplatine, die weiterhin die Verbrennung steuert.

  Bestätigen Sie, dass kein Fehlercode an der Heizung sichtbar ist, bevor Sie das Modul anfordern, um den Fehler auf die Steuerung einzugrenzen.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1062200

Katalogreferenz

S1062200

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage
