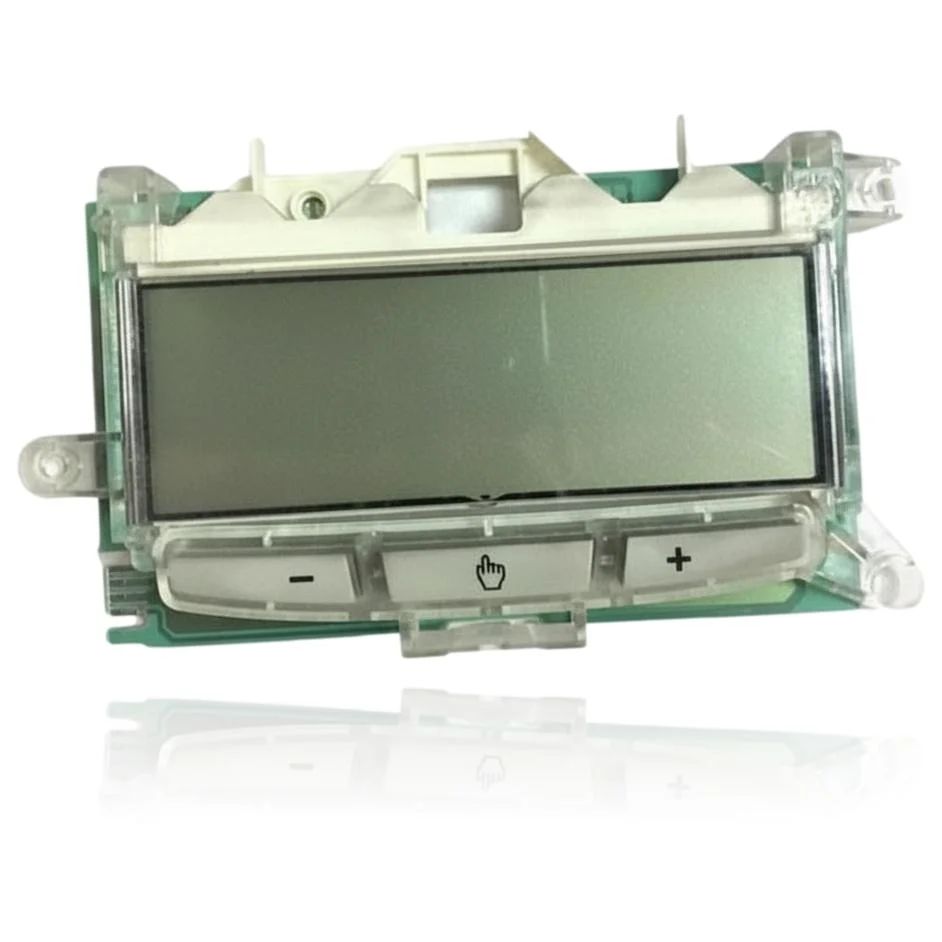

Schnittstellenmodul/Display Saunier Duval Themafast C25 E Ref. S1062200
Die Steuerplatine des Interface-/Display-Moduls von Saunier Duval steuert das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Dieses Modul ist mit mehreren Modellen der Reihe kompatibel, einschließlich unter anderem der Hauptplatine. Es sollte ersetzt werden, wenn diese Symptome auftreten oder wenn der Heizkessel nicht angemessen auf die Betriebsbefehle reagiert.
inkl. MwSt.
Per WhatsApp anfragenKompatible Saunier Duval Kessel
Elektronische Platine. Eine nachgewiesene Kompatibilität: Hauptplatine.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Hauptplatine | la | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine behebt
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm ist schwarz oder geht nicht an, obwohl der Heizkessel funktioniert.
Ursache: Das Bildschirmmodul erhält keinen Strom oder hat die Verbindung zur Hauptplatine verloren.
Überprüfen Sie, ob der flache Stecker zwischen dem Modul und der Hauptplatine richtig eingeklinkt und frei von Oxidation ist, bevor Sie ihn wechseln.
- 02
Die Touch-Tastatur reagiert nicht, wenn man die Symbole -, Hand oder + berührt.
Ursache: Die Touchmembran des Moduls ist abgenutzt oder hat durch Gebrauch und Feuchtigkeit an Empfindlichkeit verloren.
Reinigen und trocknen Sie die Touch-Oberfläche und überprüfen Sie, ob keine Kondensation vorhanden ist, bevor Sie das Teil als defekt betrachten.
- 03
Der Bildschirm flackert, zeigt einzelne Symbole an oder schaltet sich selbstständig ein und aus.
Ursache: Ein Kontaktfehler im Modul oder in seiner Verbindung verursacht intermittierende Signalunterbrechungen.
Trenne die Stromversorgung der Heizung für eine Minute und schalte sie dann wieder ein, um einen vorübergehenden Ausfall auszuschließen, bevor du das Teil wechselst.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Saunier Duval
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Häufige Fragen zur Elektronikplatine
Hat dieses LCD-Bildschirmmodul mit Touch-Tastatur eine Referenz?
Welche Symbole hat die Tastatur dieses LCD-Bildschirmmoduls?
Wann muss dieses LCD-Bildschirmmodul mit Touch-Tastatur gewechselt werden?
