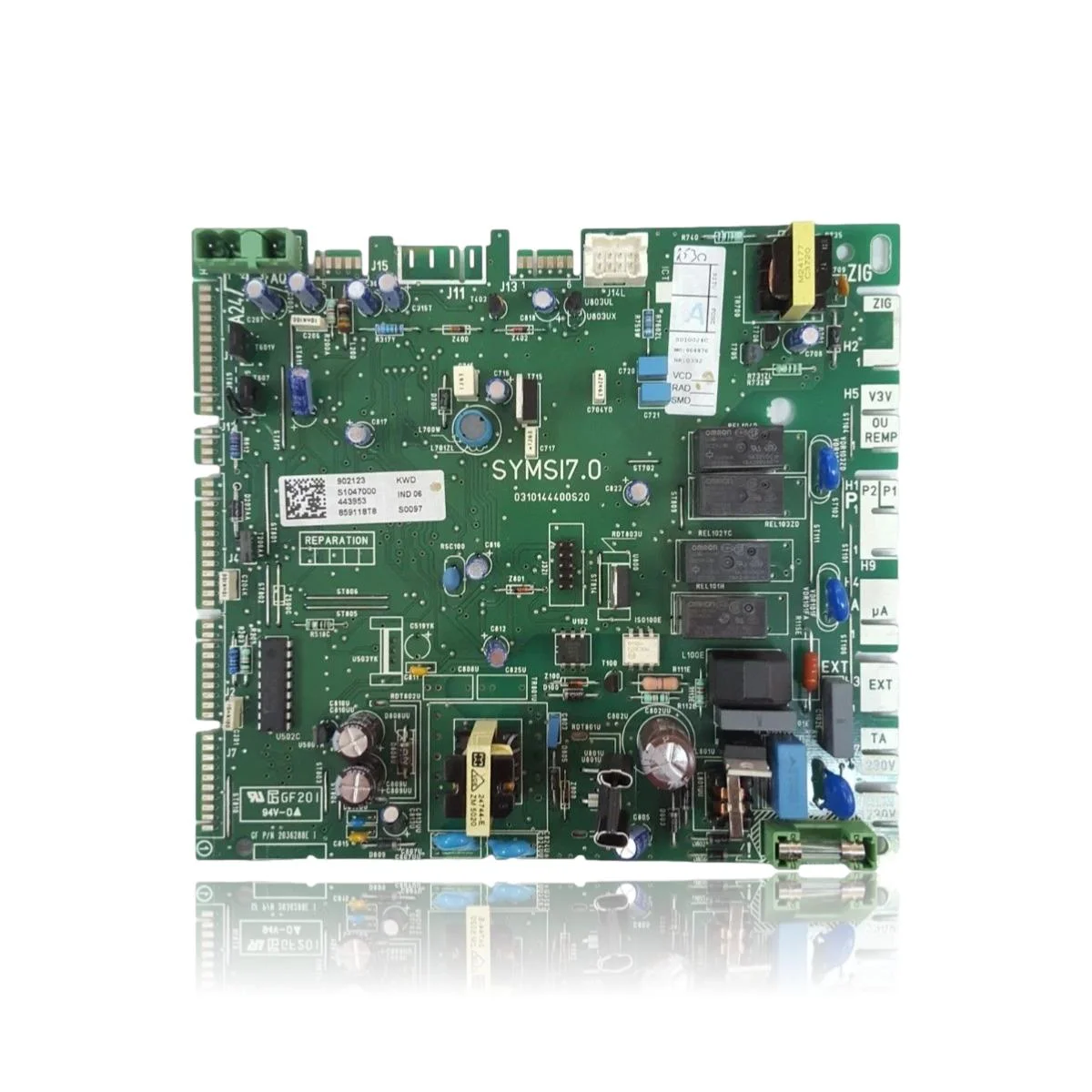

Steuerungsmodul SYMSI7.0 Vaillant Group Saunier Duval Isofast C 35 EA Ref. S10470

Mit der Referenz S10470 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S10470. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S10470 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S10470 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S10470 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Bildschirm des Bedienmoduls ist ausgeschaltet oder zeigt nichts an, obwohl der Heizkessel Strom hat.

  Ursache: Das Steuerungsmodul versorgt den Bildschirm nicht mit Strom, was verhindert, dass er sich einschaltet.

  Überprüfen Sie, ob der Stecker zwischen dem Steuergerät und dem Heizkessel richtig eingesteckt ist und keine verbogenen Pins aufweist, bevor Sie ihn wechseln.

• 02

  Die Tasten des Panels reagieren nicht oder reagieren zeitverzögert.

  Ursache: Die Elektronik, die die Tasten des Moduls steuert, funktioniert nicht richtig.

  Reinigen Sie den Kontakt des Steckers und starten Sie den Heizkessel neu; wenn das Problem bei verschiedenen Tasten weiterhin besteht, liegt der Fehler im Modul.

• 03

  Der Kessel moduliert die Leistung nicht: Er gibt immer die maximale oder die minimale Leistung ab, ohne Zwischenstufen.

  Ursache: Das Steuerungsmodul verwaltet das Modulationssignal des Brenners nicht korrekt.

  Messen Sie, ob das Problem sowohl bei der Heizung als auch bei der Warmwasserbereitung auftritt; wenn es nur bei einer Funktion auftritt, überprüfen Sie zuerst den Fühler oder den Sensor dieser Funktion.

• 04

  Es erscheint ein interner Kommunikationsfehlercode, der sich nach dem Neustart nicht löschen lässt.

  Ursache: Das Modul erkennt ein Problem in seiner internen Kommunikation und blockiert sich aus Sicherheitsgründen.

  Notiere den genauen Code: In diesen Systemen wird zwischen einem internen Kommunikationsfehler und einem Fehler eines spezifischen externen Bauteils unterschieden.

• 05

  Der Kessel zündet gut, schaltet sich jedoch einige Sekunden nach dem Start wieder ab.

  Ursache: Einer der Relais des Moduls hält den Kontakt nicht lange genug geschlossen.

  Überprüfen Sie, ob der Ausfall immer zur gleichen Zeit nach dem Einschalten auftritt; ein sich wiederholendes Muster deutet auf ein Problem mit einem Relais hin, anstatt auf einen Gasfehler.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S10470

Katalogreferenz

S10470

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Plattenmodell

SYMSI7.0

Platinencode

0310144400S20

Serviceetikett

902123 / S1047000 / 443953 / 859118T8 / KWD IND06 S0097

Montierte Relais

3x Omron

UL-Zulassung

GF201, Klassifizierung 94V-0

Referenz GF (P/N)

2036288E

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 35 E H-MOD (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
