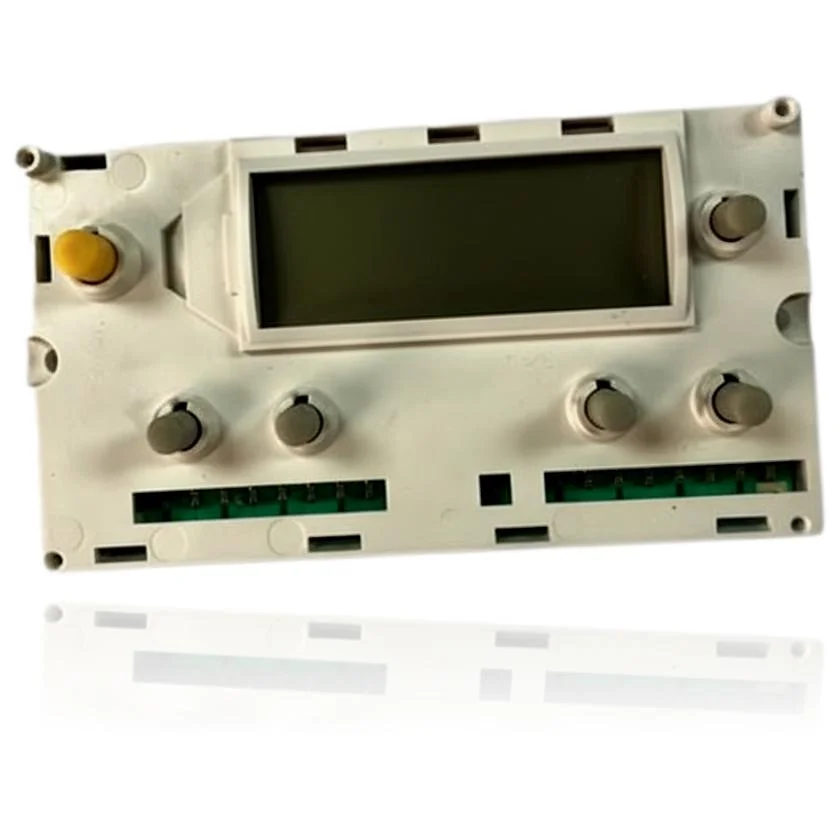

Elektronisches Modul Saunier Duval Isofast C 28 E Ref. 05721000

Mit der Referenz 05721000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05721000. 14 nachgewiesene Kompatibilitäten: C 28 E und C 28 E1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05721000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05721000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05721000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel zündet nicht einmal eine Kontrollleuchte, er ist komplett tot.

  Ursache: Das Modul liefert keinen Strom an die anderen Schaltungen aufgrund eines Fehlers in seiner Stromversorgungsstufe.

  Überprüfen Sie, ob 230V zur Heizung gelangen und ob die Hauptsicherung nicht ausgelöst wurde, bevor das Modul als defekt gemeldet wurde.

• 02

  Auf dem Bildschirm erscheint ein Fehlercode, der beim Zurücksetzen nicht verschwindet.

  Ursache: Das Modul blockiert das Gerät, wenn es eine nicht behobene Sicherheitsbedingung erkennt.

  Überprüfen Sie im Handbuch des Modells, welches Bauteil durch diesen Code angezeigt wird, bevor Sie das gesamte Modul austauschen.

• 03

  Der Heizkessel schaltet sich ein und aus, ohne dass Wärme angefordert wird.

  Ursache: Ein Ausgang des Moduls gibt intermittierend falsche Befehle aus.

  Notiere, ob sich das Muster immer gleich wiederholt oder zufällig ist: Ein festes Muster weist eher auf eine externe Komponente als auf das Modul hin.

• 04

  Das Wandthermostat hat keine Verbindung zum Heizkessel.

  Ursache: Die Kommunikationsstufe des Moduls mit dem Thermostat hat aufgehört zu reagieren.

  Überprüfen Sie die Verkabelung des Busses und, wenn möglich, testen Sie eine andere Steuerung, bevor Sie das Modul austauschen.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05721000

Katalogreferenz

05721000

SKU intern Uniclima

MODISOFASTC28E

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
