¿Cómo confirmo que esta placa es la correcta para mi caldera?

Verifica la referencia serigrafiada 05724800 en tu placa y que el modelo de tu caldera esté en la lista de compatibles; compara también número y posición de los conectores.

¿Para qué modelos sirve esta placa?

Es una placa compartida por varios modelos de la misma gama (ver pestaña Compatibilidad). Si tu modelo no aparece, envíanos una foto de la serigrafía y lo confirmamos.

Al instalarla, ¿hay que parametrizar o configurar algo?

Si sustituyes por la misma referencia, normalmente basta con replicar los puentes/configuración de la original; tras el montaje, un técnico debe verificar parámetros de servicio (tipo de gas, potencias) y comprobar combustión y seguridades.

¿Es lo mismo que el display o panel de mando?

No. Esta es la placa principal (gobierna encendido, modulación, lectura de sondas y seguridades). El display/interface de usuario es una pieza distinta; si tu avería es del panel, no es esta placa.

¿Por qué se avería una placa y cómo evito que la nueva falle?

Suele ser por causas externas: picos de tensión, cortos en bomba, ventilador o válvulas, humedad o mala toma de tierra. Antes de montar la nueva, revisa periféricos, cableado y conectores, corrige fugas de agua y verifica polaridad y tierra.

¿Qué significa reacondicionada y qué cobertura tiene?

Pieza desmontada de una caldera fuera de servicio, revisada y probada en banco; no es nueva de fábrica. Incluye 1 año de garantía y 14 días de devolución. Envío 24/48 h en península.

¿Qué significa el código 13 en Saunier Duval?

Fallo circuito impreso principal. La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB.

¿Qué significa el código 20 en Saunier Duval?

Defecto de comunicación/interfaz no compatible con la placa principal. La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB.

ReacondicionadoSaunier Duval Placas Electrónicas

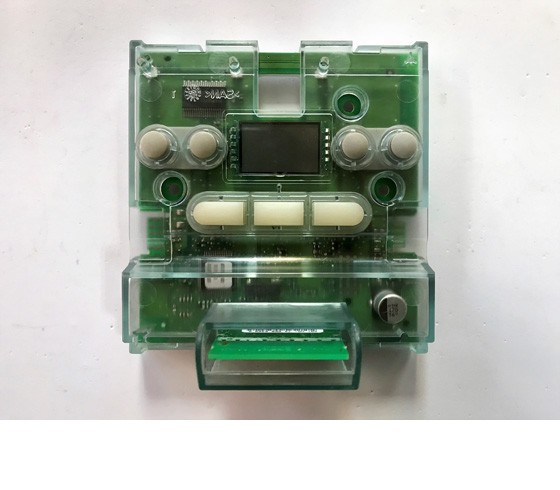

Placa Electrónica Control Saunier Duval Isofast F 35 E Ref. 05724800

Name: Placa Electrónica Control Saunier Duval Isofast F 35 E Ref. 05724800
Brand: Saunier Duval
SKU: MODISF35E
Price: 65 EUR
Availability: InStock

65 €IVA incluidoEn stock · 1 uds

Placa electrónica: recambio reacondicionado que gobierna el encendido, la modulación y las seguridades de la caldera. Útil si la caldera no enciende, se bloquea o el cuadro no responde. Compatible con C 28 E, C 28 E NOx, F 28 E (ref. 05724800). Incluye 1 año de garantía y envío en 24/48 h en península.

Consultar por WhatsApp

¿No sabes si es tu pieza? Envíanos una foto de la serigrafía por WhatsApp y te confirmamos la compatibilidad antes de comprar.

Envío en 24/48 h

Garantía de 1 año

Devolución 14 días

Soporte técnico

Datos Clave

Referencia: 05724800
Marca: Saunier Duval
Tipo de pieza: Placas Electrónicas
Unidades disponibles: 1 uds en stock
Estado: Reacondicionada
Garantía: 1 año
Envío: 24 / 48 h (Península)
Devolución: 14 días

La misma pieza (ref. 05724800) equipa estos modelos. Compatibilidad contrastada; verifica la referencia antes de comprar.

Isofast

C 28 E
C 28 E NOx
F 28 E
C 35 E
F 35 E
C 24 E V

Isomax

C 28 E
F 28 E

Códigos de avería relacionados con esta pieza (no con toda la caldera). Suelen tener más causas posibles: descarta antes electrodos, cableado/conexiones y suministro de gas. Verificado con ≥3 fuentes.

Código	Qué significa	Causa y diagnóstico (esta pieza)
13	Fallo circuito impreso principal.	La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB.
20	Defecto de comunicación/interfaz no compatible con la placa principal.	La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB.

¿Cómo confirmo que esta placa es la correcta para mi caldera?: Verifica la referencia serigrafiada 05724800 en tu placa y que el modelo de tu caldera esté en la lista de compatibles; compara también número y posición de los conectores.
¿Para qué modelos sirve esta placa?: Es una placa compartida por varios modelos de la misma gama (ver pestaña Compatibilidad). Si tu modelo no aparece, envíanos una foto de la serigrafía y lo confirmamos.
Al instalarla, ¿hay que parametrizar o configurar algo?: Si sustituyes por la misma referencia, normalmente basta con replicar los puentes/configuración de la original; tras el montaje, un técnico debe verificar parámetros de servicio (tipo de gas, potencias) y comprobar combustión y seguridades.
¿Es lo mismo que el display o panel de mando?: No. Esta es la placa principal (gobierna encendido, modulación, lectura de sondas y seguridades). El display/interface de usuario es una pieza distinta; si tu avería es del panel, no es esta placa.
¿Por qué se avería una placa y cómo evito que la nueva falle?: Suele ser por causas externas: picos de tensión, cortos en bomba, ventilador o válvulas, humedad o mala toma de tierra. Antes de montar la nueva, revisa periféricos, cableado y conectores, corrige fugas de agua y verifica polaridad y tierra.
¿Qué significa reacondicionada y qué cobertura tiene?: Pieza desmontada de una caldera fuera de servicio, revisada y probada en banco; no es nueva de fábrica. Incluye 1 año de garantía y 14 días de devolución. Envío 24/48 h en península.
