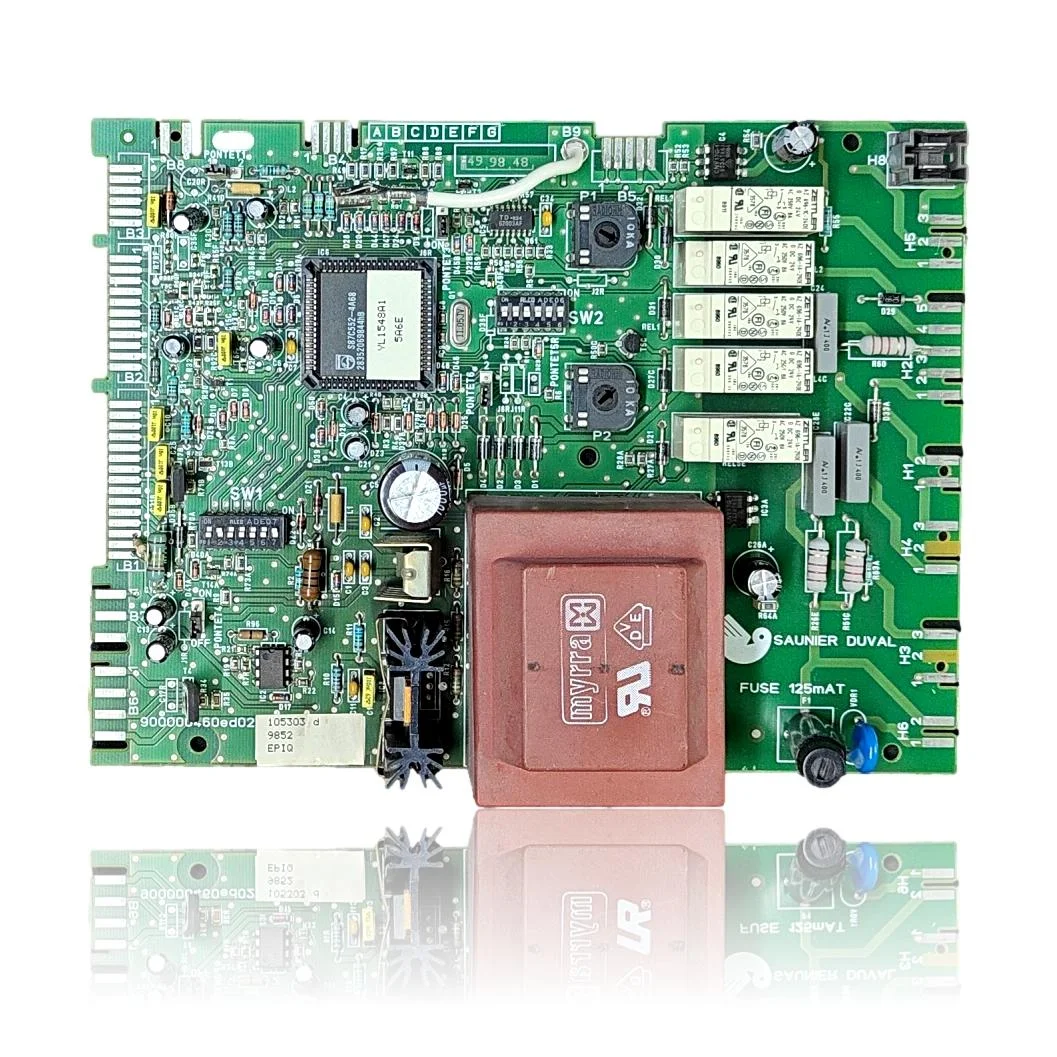

Placa Electrónica Principal Saunier Duval Isofast F35E - Código De Placa 105303
Cuando abres el grifo o pones en marcha la calefacción, la Placa Electrónica Principal Saunier Duval Isofast F35E se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o actúa de manera errática, pudiendo aparecer los códigos de error 13 o 20. Esta placa es compatible con varios modelos de las gamas Isofast e Isomax, como el C 28 E y el F 35 E, entre otros. Se debe sustituir cuando presente fallos que afecten el funcionamiento de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05724800
Placa electrónica con referencia 05724800. Ocho compatibilidades contrastadas: C 28 E y C 28 E NOx.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastada |
| Saunier Duval C 28 E NOx | Isofast | Contrastada |
| Saunier Duval F 28 E | Isofast | Contrastada |
| Saunier Duval C 35 E | Isofast | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
| Saunier Duval C 24 E V | Isofast | Contrastada |
| Saunier Duval C 28 E | Isomax | Contrastada |
| Saunier Duval F 28 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05724800 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05724800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 05724800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ningún testigo ni display activo.
Causa: La placa controla la alimentación de toda la caldera; si falla, no llega corriente a los demás componentes.
Mira que llega tensión de red a la placa y que el fusible de entrada no está fundido antes de darla por averiada.
- 02
La bomba, la válvula de gas o el ventilador no arrancan aunque la caldera pida calor.
Causa: Estos elementos se activan a través de los relés de la placa; si uno no conmuta, el elemento no recibe corriente.
Con la caldera en demanda, mide con un multímetro si hay tensión de salida en el conector del relé correspondiente antes de cambiar la placa.
- 03
En el display aparece un código de error relacionado con la electrónica principal.
Causa: La placa detecta un fallo interno y lo muestra como código de avería.
Anota el código exacto y consúltalo en el manual: algunos códigos apuntan a sondas o componentes externos, no a la placa.
- 04
La caldera enciende de forma intermitente o se reinicia sola.
Causa: Puede deberse al transformador que alimenta la electrónica de control, que sufre caídas de tensión en el secundario.
Verifica que el cableado del transformador está bien conectado y sin falsos contactos antes de sustituir la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB. |
| 20 | Defecto de comunicación/interfaz no compatible con la placa principal. | La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05724800
- Referencia de catálogo
- 05724800
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Marca impresa en placa
- SAUNIER DUVAL
- Transformador
- Myrra (certificaciones VDE, UL, CE, EN 60950)
- Relés
- Zettler (x5)
- Fusible
- 125 mAT (temporizado)
- Microcontrolador principal
- S87C552-4A68
- Marcado adicional en placa
- PHILIPS N00328 YL1548E 86A0
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 28 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05724800
¿Qué modelos son compatibles con la Placa Electrónica Principal Saunier Duval Isofast F35E (código 105303)?
¿La referencia RP SDI-F35E corresponde a esta placa?
¿Cuántos relés tiene la Placa Electrónica Principal con código 105303?
¿Qué códigos de error son documentados para esta placa?
¿Esta placa es compatible con la gama Isomax?
