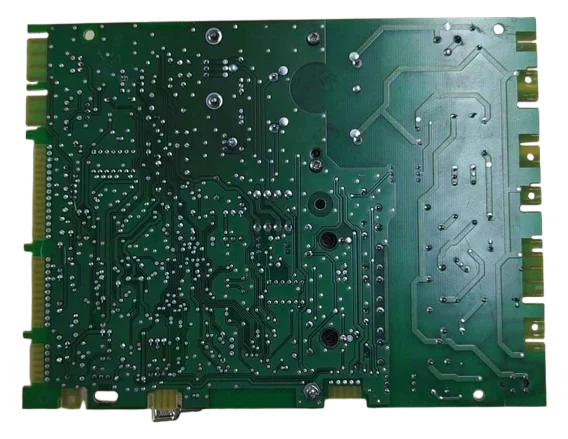

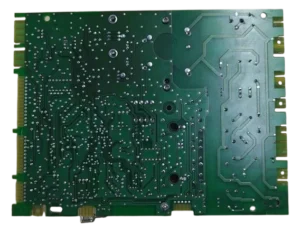

Placa Electrónica Saunier Duval Isofast F 28 E
La placa electrónica de control regula el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Este componente, fabricado por ZETTLER y con referencia S1019000, es esencial para el funcionamiento de modelos como el Saunier Duval Isofast F 28 E, entre otros. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Los códigos de error asociados son 13: Fallo circuito impreso principal y 20: Defecto de comunicación/interfaz no compatible con la placa principal. Un técnico debe confirmar mediante diagnóstico si procede sustituir la placa electrónica al notar estos síntomas o en caso de fallo.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05724800
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05724800
Placa electrónica con referencia 05724800. Ocho compatibilidades contrastadas: C 28 E y C 28 E NOx.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastada |
| Saunier Duval C 28 E NOx | Isofast | Contrastada |
| Saunier Duval F 28 E | Isofast | Contrastada |
| Saunier Duval C 35 E | Isofast | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
| Saunier Duval C 24 E V | Isofast | Contrastada |
| Saunier Duval C 28 E | Isomax | Contrastada |
| Saunier Duval F 28 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05724800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05724800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05724800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Las bombas, la válvula de gas o el ventilador no arrancan aunque la caldera esté pidiendo calor.
Causa: La placa controla esas salidas mediante relés; si un contacto no funciona, el componente no recibe corriente.
Con la caldera en demanda, mide si llega corriente al conector de salida hacia el componente que no arranca.
- 02
La caldera enciende y se corta a los pocos segundos, de forma repetida.
Causa: Un relé de salida con el contacto defectuoso interrumpe la corriente necesaria para mantener el encendido.
Revisa que los conectores de la placa estén bien encajados y sin oxidación antes de cambiarla.
- 03
El panel se enciende pero no pasa nada al pedir calefacción o agua caliente.
Causa: La placa recibe la orden de demanda pero no activa la salida que enciende el quemador.
Confirma que el termostato o el grifo de ACS generan realmente la señal antes de asumir que la placa está fallando.
- 04
Salen códigos de error intermitentes o la caldera se reinicia sola sin motivo aparente.
Causa: Un fallo en la electrónica de control da lecturas inestables de los sensores conectados a la placa.
Anota el código y el momento en que aparece: a veces señala un sensor concreto y no la placa completa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB. |
| 20 | Defecto de comunicación/interfaz no compatible con la placa principal. | La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05724800
- Referencia de catálogo
- 05724800
- SKU interno Uniclima
- PLSA103
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

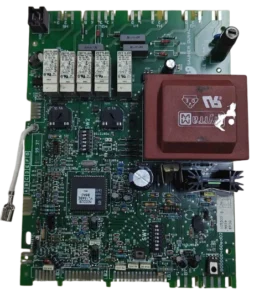

- Fabricante del relé
- ZETTLER
- Tensión/corriente contacto relé
- AC 250V 8A
- Certificación del relé
- UL
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 28 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05724800
¿Esta placa vale para una Saunier Duval Isofast F 28 E?
¿Para qué otros modelos es compatible la Placa Electrónica Saunier Duval PLSA103?
¿Qué códigos de error son documentados para esta placa?
¿Qué tipo de relés lleva la placa de la Isomax F 28 E?
¿Cuántos modelos son compatibles con la Placa Electrónica Saunier Duval PLSA103?
