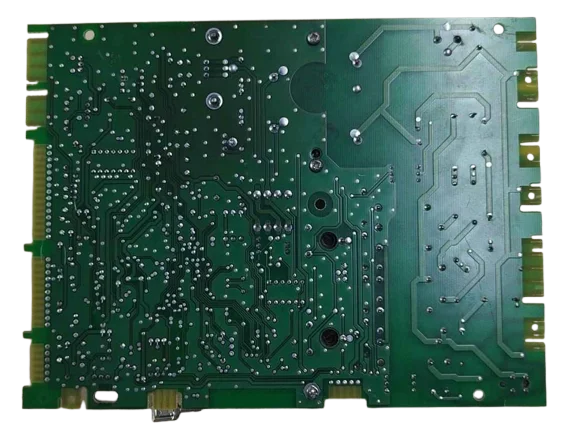

Placa electronică Saunier Duval Isofast F 28 E
Placa electronica de control regleaza aprinderea, modularea arzatorului, pompa si sigurantele centralei termice. Acest component, fabricat de ZETTLER si cu codul S1019000, este esential pentru functionarea unor modele precum Saunier Duval Isofast F 28 E, printre altele. Atunci cand apare o defectiune, centrala termica poate sa nu porneasca, sa se blocheze sau sa prezinte un comportament eratic. Codurile de eroare asociate sunt 13: Eroare circuit imprimat principal si 20: Defect de comunicare/interfata incompatibila cu placa principala. Un tehnician trebuie sa confirme prin diagnostic daca este necesara inlocuirea placii electronice la observarea acestor simptome sau in caz de defectiune.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 05724800
- Garanție
- 1 an
Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05724800
Placa electronica cu codul 05724800. Opt compatibilitati verificate: C 28 E si C 28 E NOx.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastată |
| Saunier Duval C 28 E NOx | Isofast | Contrastată |
| Saunier Duval F 28 E | Isofast | Contrastată |
| Saunier Duval C 35 E | Isofast | Contrastată |
| Saunier Duval F 35 E | Isofast | Contrastată |
| Saunier Duval C 24 E V | Isofast | Contrastată |
| Saunier Duval C 28 E | Isomax | Contrastată |
| Saunier Duval F 28 E | Isomax | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05724800 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05724800. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 05724800
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Pompele, vana de gaz sau ventilatorul nu pornesc deși centrala termică solicită căldură.
Cauza: Placa controlează aceste ieșiri prin intermediul releelor; dacă un contact nu funcționează, componenta nu primește curent.
Cu centrala termică în modul de cerere, măsoară dacă ajunge curent la conectorul de ieșire către componenta care nu pornește.
- 02
Centrala termică se aprinde și se oprește după câteva secunde, în mod repetat.
Cauza: Un releu de ieșire cu contact defectuos întrerupe curentul necesar pentru a menține aprinderea.
Verifică dacă conectorii plăcii sunt bine fixați și fără oxidare înainte de a o schimba.
- 03
Panoul se aprinde, dar nu se întâmplă nimic când se solicită încălzire sau apă caldă.
Cauza: Placa primeste comanda de cerere, dar nu activează ieșirea care aprinde arzătorul.
Confirmă că termostatul sau robinetul de ACM generează cu adevărat semnalul înainte de a presupune că placa este defectă.
- 04
Apar coduri de eroare intermitente sau centrala termica se reintegreaza singura fara un motiv aparent.
Cauza: O defect în electronica de control oferă citiri instabile ale senzorilor conectați la placă.
Notează codul și momentul în care apare: uneori indică un senzor concret și nu placa completă.
Coduri de eroare Saunier Duval care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 13 | Defecțiune placă electronică principală. | Placa electronica principala este defectuoasa. Verificati tensiunile auxiliare (5/12 VDC) si conectorii placii de circuit imprimat; daca alimentarea si cablajul/UI sunt corecte si placa nu furnizeaza tensiuni sau prezinta daune/reset continuu, inlocuiti placa de circuit imprimat. |
| 20 | Defect de comunicare/interfață incompatibilă cu placa principală. | Placa principal este incompatibilă sau comunicarea cu interfața utilizatorului (codificare/DSN sau e‑Bus) eșuează. Verificați codul produsului și compatibilitatea IU↔PCB; dacă cu IU corectă problema persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval 05724800
- Referință de catalog
- 05724800
- SKU intern Uniclima
- PLSA103
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Producătorul releului
- ZETTLER
- Tensiune/curent contact releu
- AC 250V 8A
- Certificarea releului
- UL
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval F 28 E (PDF) Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 05724800
Această placă este compatibilă cu o Saunier Duval Isofast F 28 E?
Întrebări frecvente: Placa Electronică Saunier Duval PLSA103.
Ce coduri de eroare sunt documentate pentru această placă?
Ce tip de relee are placa centralei termice Isomax F 28 E?
Câte modele sunt compatibile cu Placa Electronică Saunier Duval PLSA103?
