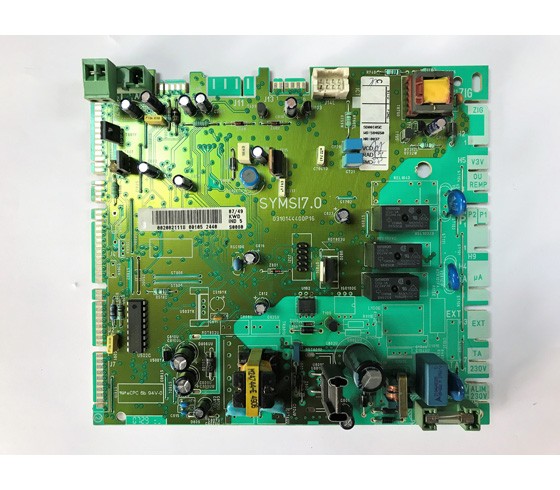

Placa electronică Saunier Duval Isofast C 35 E Cod. 105.304 E
Placa electronică Saunier Duval Isofast C 35 E E este componenta care controlează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când apare o defecțiune, centrala termică poate să nu pornească, să se blocheze sau să prezinte un comportament eratic. Poate afișa coduri de eroare precum 13: Eroare circuit imprimat principal sau 20: Defect de comunicare/interfață incompatibilă cu placa principală. Este compatibilă cu modelele din gama Isofast, cum ar fi C 28 E, C 28 E NOx și F 35 E, printre altele. Trebuie înlocuită la detectarea unuia dintre aceste simptome sau erori.
TVA inclus
Întreabă pe WhatsAppFișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05724800
Placa electronica cu cod 05724800. Opt compatibilitati verificate: C 28 E si C 28 E NOx.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastată |
| Saunier Duval C 28 E NOx | Isofast | Contrastată |
| Saunier Duval F 28 E | Isofast | Contrastată |
| Saunier Duval C 35 E | Isofast | Contrastată |
| Saunier Duval F 35 E | Isofast | Contrastată |
| Saunier Duval C 24 E V | Isofast | Contrastată |
| Saunier Duval C 28 E | Isomax | Contrastată |
| Saunier Duval F 28 E | Isomax | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05724800 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05724800. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 05724800
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde pentru că rămâne fără curent.
Cauza: Fusibilul de 125 mA care protejează placa s-a ars și întrerupe alimentarea microcontrolerului.
Măsurați siguranța plăcii cu un multimetru înainte de a o schimba complet.
- 02
Pompele sau vanele cedează intermitent în timp ce restul centralei termice funcționează bine.
Cauza: Releele care controlează aceste componente se află pe placa electronică, iar un releu uzat poate cauza defecțiuni care par a fi ale actuatorului.
Dacă software-ul centralei termice permite, activează manual pompa sau vana pentru a verifica dacă problema este la actuator.
- 03
Apar erori pe placa sau centrală termică se blocheaza fara un model clar.
Cauza: Microcontrolerul care gestionează logica de aprindere și reglare poate eșua în mod intermitent.
Notează codul de eroare exact și efectuează o repornire înainte de a schimba placa.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 13 | Defecțiune placă electronică principală. | Placa electronica principala este defectuoasa. Verificati tensiunile auxiliare (5/12 VDC) si conectorii placii de circuit imprimat; daca alimentarea si cablajul/UI sunt corecte si placa nu furnizeaza tensiuni sau prezinta daune/reset continuu, inlocuiti placa de circuit imprimat. |
| 20 | Defect de comunicare/interfață incompatibilă cu placa principală. | Placa principal este incompatibilă sau comunicarea cu interfața utilizatorului (codificare/DSN sau e‑Bus) eșuează. Verificați codul produsului și compatibilitatea IU↔PCB; dacă cu IU corectă problema persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval 05724800
- Referință de catalog
- 05724800
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- cod imprimat pe placă
- 105.304 E (A100803687)
- microcontroler principal
- NXP N00357 YL1548F 85DF 01EP
- transformator
- MYRRA (VDE, UL, CE, EN 60950)
- releu
- SCHRACK RY430024 (x4) și SCHRACK V23061-B1007-A301 (x1)
- siguranță
- 125 mAT
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval F 28 E (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 05724800
Această placă este compatibilă cu o Saunier Duval Isofast F 35 E?
Este modul este compatibil și cu o Isomax C 28 E?
Ce defect rezolvă schimbarea plăcii de la Saunier Duval Isofast/Isomax?
Ce siguranță are montată placa de la Isofast C 35 E?
