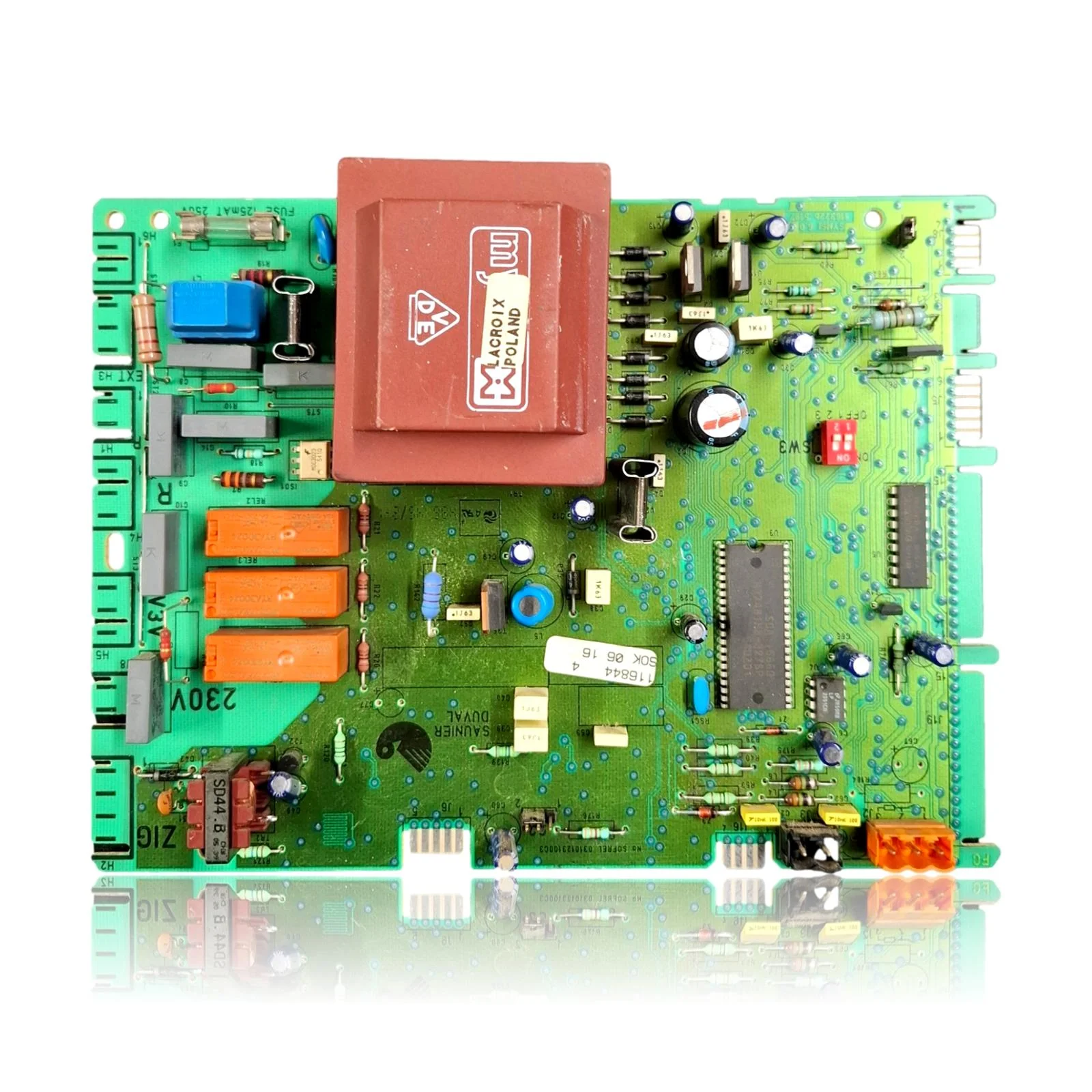

Placă electronică Saunier Duval Isomax F 28 E Ref. 05724800
Placa electronica pentru centrale termice Saunier Duval Isomax si Isofast C/F 28 E si 35 E. Producatorul real al placii este Saunier Duval; transformatorul integrat este fabricat de Lacroix Poland (marcat VDE), cu referinta N.º SOFREL 03101231D003 si cod 116844 4/50K 06 16. Are un fusibil de 125 mAT/250V. Se inlocuieste atunci cand cedeaza electronica de control a centralei termice.
TVA inclus
Întreabă pe WhatsAppFișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05724800
Placa electronica cu codul 05724800. Opt compatibilitati verificate: C 28 E si C 28 E NOx.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastată |
| Saunier Duval C 28 E NOx | Isofast | Contrastată |
| Saunier Duval F 28 E | Isofast | Contrastată |
| Saunier Duval C 35 E | Isofast | Contrastată |
| Saunier Duval F 35 E | Isofast | Contrastată |
| Saunier Duval C 24 E V | Isofast | Contrastată |
| Saunier Duval C 28 E | Isomax | Contrastată |
| Saunier Duval F 28 E | Isomax | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05724800 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05724800. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 05724800
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde și nu dă niciun semn, ca și cum ar fi complet fără curent.
Cauza: Placa are un fusibil de protecție; dacă se declanșează, întrerupe alimentarea întregii electronici, deși restul centralei termice este în regulă.
Localizează siguranța pe placă și verifică continuitatea acesteia cu un multimetru înainte de a schimba întreaga placă.
- 02
Centrala termica functioneaza o perioada si apoi se opreste singura, fara un cod de eroare clar.
Cauza: Un transformator sau etapă de alimentare cu o defecțiune intermitentă poate face ca placa să piardă tensiune în mod punctual.
Verifică dacă conexiunile la transformatorul integrat în placă nu sunt slăbite sau oxidate înainte de a-l înlocui.
- 03
Afisajul nu se aprinde, dar se aude un mic zumzet sau clic atunci când se dă curent.
Cauza: Acest zgomot poate proveni de la un releu care încearcă să se activeze fără ca restul plăcii să primească tensiune suficientă.
Verifică tensiunea de rețea la priza centralei termice și exclude o problemă a instalației electrice înainte de a considera placa defectă.
- 04
Centrala termică marchează un cod de eroare imediat ce este alimentată cu curent, înainte de a încerca altceva.
Cauza: O defect detectat la pornirea propriei plăci, de exemplu în alimentarea sa internă, se afișează înainte de a încerca ciclul de aprindere.
Notează codul exact care apare imediat ce se dă curent, deoarece această informație limitează mult dacă problema este placa sau un component extern.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 13 | Defecțiune placă electronică principală. | Placa electronica principala este defectuoasa. Verificati tensiunile auxiliare (5/12 VDC) si conectorii placii de circuit imprimat; daca alimentarea si cablajul/UI sunt corecte si placa nu furnizeaza tensiuni sau prezinta daune/reset continuu, inlocuiti placa de circuit imprimat. |
| 20 | Defect de comunicare/interfață incompatibilă cu placa principală. | Placa principal este incompatibilă sau comunicarea cu interfața utilizatorului (codificare/DSN sau e‑Bus) eșuează. Verificați codul produsului și compatibilitatea IU↔PCB; dacă cu IU corectă problema persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval 05724800
- Referință de catalog
- 05724800
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- Siguranță
- 125 mAT / 250V
- Producătorul transformatorului integrat în placă
- Lacroix Polonia (marcat VDE)
- Cod imprimat pe transformator (SOFREL)
- N.º SOFREL 03101231D003
- Cod imprimat pe transformator
- 116844 4 / 50K 06 16
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval F 28 E (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 05724800
Cine fabrică placa de la Isomax F 28 E, Ref. 05724800?
De ce în unele fotografii ale acestei plăci apare marca Lacroix sau Sofrel?
Ce siguranță folosește placa 05724800 de la Isomax F 28 E?
Este afisaj electronic este compatibil cu o centrala termica Isofast F 35 E?
Ce cod este gravat pe transformatorul acestei plăci?
