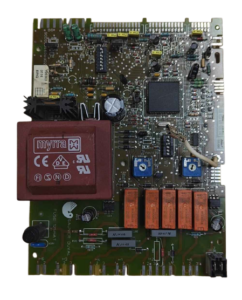

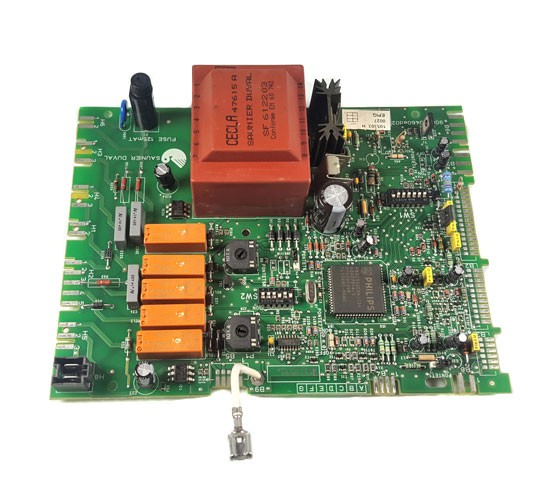

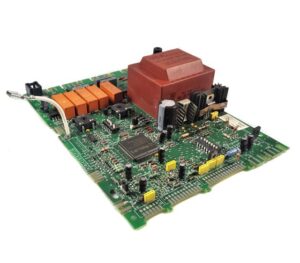

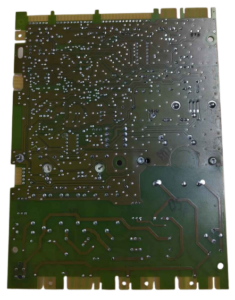

Scheda elettronica Hermann Saunier Duval Isomax F 28 E Ref. 05724800
Scheda elettronica per caldaie Hermann Saunier Duval Isomax e Isofast C/F 28 E e 35 E. Il produttore reale della scheda è Hermann Saunier Duval; il trasformatore integrato è fabbricato da Lacroix Poland (contrassegnato VDE), con riferimento N.º SOFREL 03101231D003 e codice 116844 4/50K 06 16. È dotato di un fusibile da 125 mAT/250V. Si sostituisce quando si guasta l'elettronica di controllo della caldaia.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05724800
Scheda elettronica con riferimento 05724800. Otto compatibilità verificate: C 28 E e C 28 E NOx.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval C 28 E | Isofast | Contrastata |
| Hermann Saunier Duval C 28 E NOx | Isofast | Contrastata |
| Hermann Saunier Duval F 28 E | Isofast | Contrastata |
| Hermann Saunier Duval C 35 E | Isofast | Contrastata |
| Hermann Saunier Duval F 35 E | Isofast | Contrastata |
| Hermann Saunier Duval C 24 E V | Isofast | Contrastata |
| Hermann Saunier Duval C 28 E | Isomax | Contrastata |
| Hermann Saunier Duval F 28 E | Isomax | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05724800 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05724800. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 05724800
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende né dà alcun segnale, come se fosse completamente senza corrente.
Causa: La scheda ha un fusibile di protezione; se salta, interrompe l'alimentazione di tutta l'elettronica anche se il resto della caldaia è a posto.
Localizza il fusibile sulla scheda e controlla la sua continuità con un multimetro prima di sostituire l'intera scheda.
- 02
La caldaia funziona per un po' e poi si spegne da sola, senza un codice di errore chiaro.
Causa: Un trasformatore o stadio di alimentazione con un guasto intermittente può far sì che la scheda perda tensione in modo puntuale.
Controlla che le connessioni al trasformatore integrato nella scheda non siano allentate né ossidate prima di sostituirla.
- 03
Il display non si accende ma si sente un leggero ronzio o scoppiettio quando si accende.
Causa: Quel rumore potrebbe provenire da un relè che tenta di attivarsi senza che il resto della scheda riceva tensione sufficiente.
Controlla la tensione di rete nella presa della caldaia e scarta un problema dell'installazione elettrica prima di dare la scheda per guasta.
- 04
La caldaia segna un codice di guasto appena viene alimentata, prima di tentare qualsiasi altra cosa.
Causa: Un guasto rilevato nell'avvio della scheda stessa, ad esempio nella sua alimentazione interna, si manifesta prima che venga tentato il ciclo di accensione.
Annota il codice esatto che appare appena si fornisce corrente, perché quel dato restringe molto se il problema è la scheda o un componente esterno.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| 13 | Guasto scheda elettronica principale. | La scheda elettronica principale è guasta. Verificare le tensioni ausiliarie (5/12 VDC) e connettori della PCB; se alimentazione e cablaggio/UI sono corretti e la scheda non fornisce tensioni o presenta danni/reset continuo, sostituire la PCB. |
| 20 | Difetto di comunicazione/interfaccia non compatibile con la scheda principale. | La scheda principale è incompatibile o c’è un problema di comunicazione con l'interfaccia utente (codifica/DSN o e‑Bus). Verificare il codice di prodotto e la compatibilità IU↔PCB; se con IU corretta il problema persiste, la causa è la PCB. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Saunier Duval 05724800
- Riferimento di catalogo
- 05724800
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Fusibile
- 125 mAT / 250V
- Fabbricante del trasformatore integrato nella scheda
- Lacroix Polonia (marchiato VDE)
- Riferimento stampato sul trasformatore (SOFREL)
- N.º SOFREL 03101231D003
- Codice stampato sul trasformatore
- 116844 4 / 50K 06 16
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval F 28 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Dudas frecuentes sobre la scheda elettronica 05724800
Chi produce la scheda dell'Isomax F 28 E, Rif. 05724800?
Perché in alcune foto di questa scheda appare il marchio Lacroix o Sofrel?
Quale fusibile monta la scheda 05724800 dell'Isomax F 28 E?
Questa scheda è compatibile con una Isofast F 35 E?
Quale codice è inciso sul trasformatore di questa scheda?
