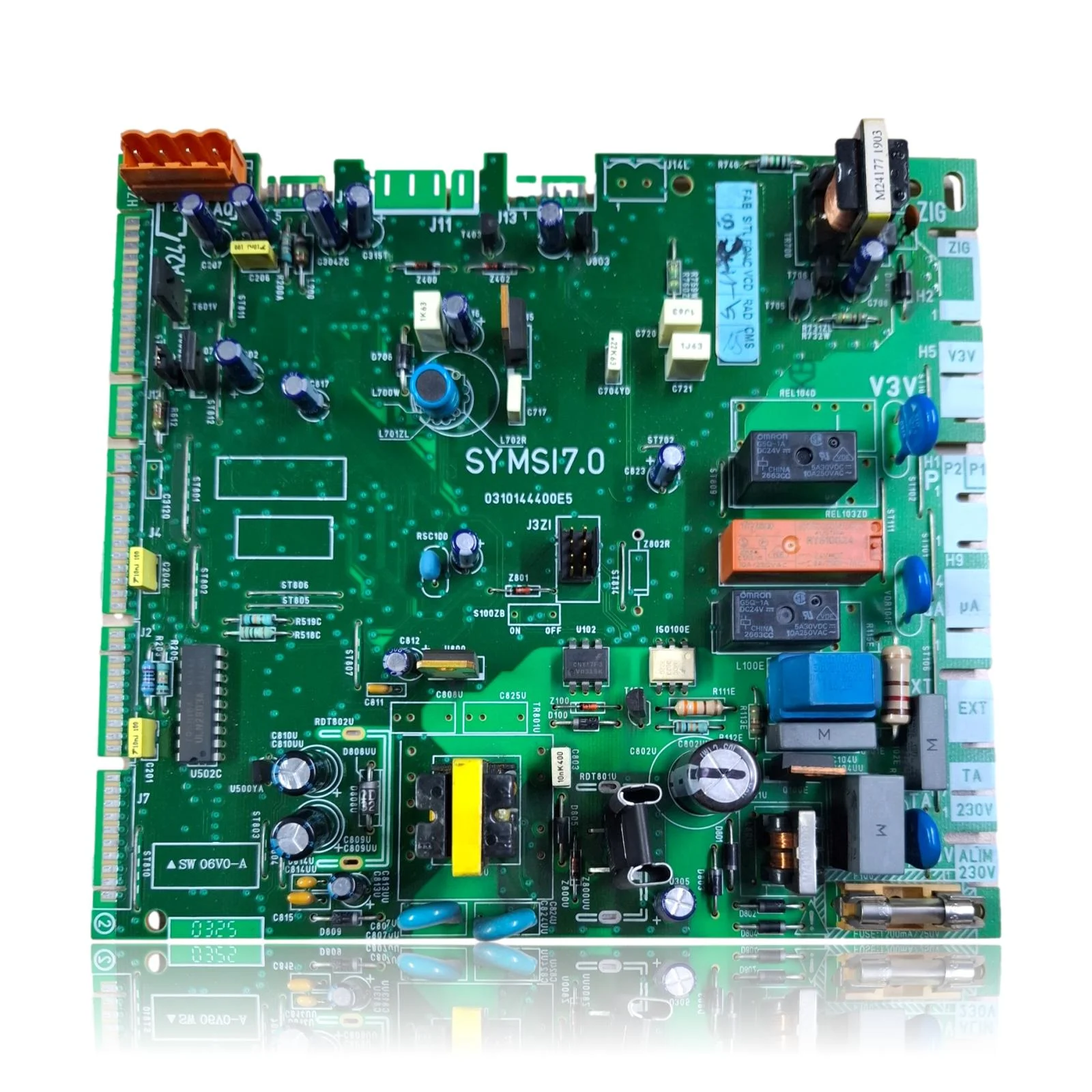

Placa Electrónica Principal Saunier Duval Isofast F 35 E Ref. 05724800
La placa electrónica principal Saunier Duval Isofast F 35 E es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático, y puede mostrar los códigos de error 13 o 20. Esta placa es compatible con varias calderas de la gama Isofast, como el modelo C 28 E, F 28 E y C 35 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten fallos en el funcionamiento o cuando aparezcan los códigos de error mencionados.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05724800
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05724800
Placa electrónica con referencia 05724800. Ocho compatibilidades contrastadas: C 28 E y C 28 E NOx.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastada |
| Saunier Duval C 28 E NOx | Isofast | Contrastada |
| Saunier Duval F 28 E | Isofast | Contrastada |
| Saunier Duval C 35 E | Isofast | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
| Saunier Duval C 24 E V | Isofast | Contrastada |
| Saunier Duval C 28 E | Isomax | Contrastada |
| Saunier Duval F 28 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05724800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05724800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05724800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encenderse pero se bloquea enseguida con un fallo de llama
Causa: El circuito que interpreta la señal de ionización en la placa puede estar dando una lectura incorrecta
Revisa el electrodo de ionización y su cableado, y limpia los contactos antes de dar la placa por averiada
- 02
La caldera se apaga sola varias veces al día sin que aparezca ningún código
Causa: Puede deberse a microcortes en las soldaduras de la placa que provocan fallos de contacto intermitentes
Observa si el fallo coincide con vibraciones o golpes al mueble; es un indicio de soldadura floja en la placa antes de cambiarla
- 03
El display se queda fijo o congelado y no responde a las pulsaciones
Causa: El microcontrolador de la placa puede haberse bloqueado o el circuito del display haber fallado
Desconecta la caldera de la red 30 segundos para forzar un reinicio completo antes de sustituir la placa
- 04
La producción de agua caliente o la calefacción funciona a medias, como si la modulación no respondiera bien
Causa: La placa gestiona la modulación de la llama y del ventilador; si su circuito de control falla, la respuesta se vuelve errática
Comprueba que el fallo no dependa de la presión de gas o el tiro de humos antes de imputarlo a la placa
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB. |
| 20 | Defecto de comunicación/interfaz no compatible con la placa principal. | La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05724800
- Referencia de catálogo
- 05724800
- SKU interno Uniclima
- PECSDIF35EA
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código de placa serigrafiado
- SYMSI7.0 / 0310144400E5
- Lectura alternativa del código de placa
- 0310144400L12
- Fusible
- FUSE T200mA/250V
- Relés
- OMRON G5Q-1A DC24V, 10A 250VAC, lote 2663CQ
- Microcontrolador principal
- M38039FFP
- Driver motor paso a paso
- L6219DS
- Optoacoplador
- CNY17F-3
- Compatibilidad referencia 05724800
- Placa principal Saunier Duval Isofast/Isomax C28E, C35E, F28E, F35E, C28E NOX
- Dos fuentes externas amplían la compatibilidad a la caldera C28E NOX, que no figura en la lista de calderas compatibles de esta ficha; compruébalo si tu caldera es ese modelo.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 28 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05724800
¿Esta placa Ref. 05724800 es compatible con la caldera Saunier Duval Isofast F 35 E?
¿La placa Ref. 05724800 sirve para la Saunier Duval Isofast C 35 E?
¿Cómo puedo verificar si esta es la placa de mi caldera Isomax C 28 E?
¿Cuántos modelos son compatibles con la placa Ref. 05724800?
¿Qué códigos de error son documentados para esta placa?
¿Cuál es la referencia de esta placa electrónica principal?
