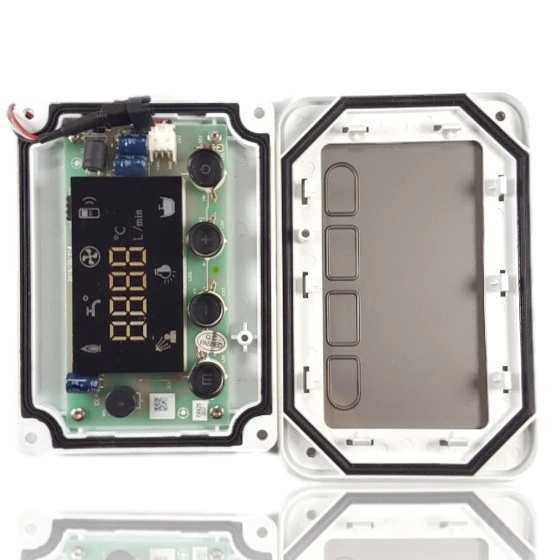

Módulo Pantalla LCD Saunier Duval Opalia Ref. S1208600
La placa electrónica de control del módulo pantalla LCD Saunier Duval Opalia gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Este problema puede manifestarse con códigos de error como F11, F12, F18 o F20. Es compatible con las calderas Opalia F (superconfort) y Opalia C, incluyendo modelos como Opalia F 11 E, Opalia F 14 E y Opalia C 16 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al notar síntomas de fallo en su funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1208600
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1208600
Placa electrónica con referencia S1208600. Cuatro compatibilidades contrastadas: Opalia F 11 E y Opalia F 14 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Opalia F 11 E | Opalia F (superconfort) | Contrastada |
| Saunier Duval Opalia F 14 E | Opalia F (superconfort) | Contrastada |
| Saunier Duval Opaliafast F 17 E | Opalia F (superconfort) | Contrastada |
| Saunier Duval Opalia C 16 E | Opalia C | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1208600 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1208600; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1208600
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla LCD no enciende, está completamente en blanco.
Causa: El módulo de visualización no recibe corriente o el cristal LCD está dañado.
Mira que la caldera tiene corriente y que no ha saltado ningún fusible antes de cambiar la pantalla.
- 02
No se ve el caudal en L/min ni la temperatura en °C, aunque el resto del display funcione.
Causa: Los indicadores de caudal y temperatura dependen de este módulo; si falla su circuito, no se mostrarán aunque la caldera esté funcionando.
Comprueba si el agua sale caliente por el grifo: si la caldera funciona pero la pantalla no informa, el fallo está en el display.
- 03
El icono de llama, ventilador o bombilla no se enciende cuando debería.
Causa: Cada icono recibe una señal de la centralita y se muestra en la pantalla; un segmento del LCD dañado puede dejar ese icono apagado.
Mira si se oye el ventilador o se ve la llama por la mirilla aunque el icono no se encienda: si funciona pero no se muestra, el problema es la pantalla.
- 04
La pantalla muestra símbolos parpadeando, borrosos o a medias.
Causa: Esto suele ocurrir por un conector flojo entre el módulo LCD y la placa de control.
Revisa el cableado y el conector de la pantalla antes de sustituir el módulo completo.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F11 | Erreur communication cartes principale/interface | El módulo de visualización/interfaz (S1208600) puede fallar o no alimentarse correctamente, impidiendo que la placa principal reciba/establezca comunicación; verificar 5 V/3,3 V en el HMI y continuidad/estado del mazo y conectores, o probar con un S1208600 conocido bueno. |
| F12 | Erreur communication cartes interface/principale | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F18 | Défaut interface utilisateur | Avería directa del módulo de visualización/interfaz S1208600 (HMI), típicamente por fallo de su electrónica o falta de alimentación; verificar alimentación en el conector, inspección visual y sustitución del módulo para confirmación. |
| F20 | Interface utilisateur incompatible avec carte principale | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1208600
- Referencia de catálogo
- S1208600
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 €; gratis desde 120 € solo en la península
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Opalia F 14 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica S1208600
¿Este módulo LCD sirve para mi Saunier Duval Opalia F 11 E?
¿Qué datos muestra en pantalla el módulo LCD de la Opalia?
¿Este módulo es compatible con la Saunier Duval Opalia F 14 E?
¿Cuántos modelos son compatibles con este módulo LCD?
¿Qué códigos de error son documentados para este módulo?
¿Dónde puedo encontrar más información sobre la referencia de este módulo?
