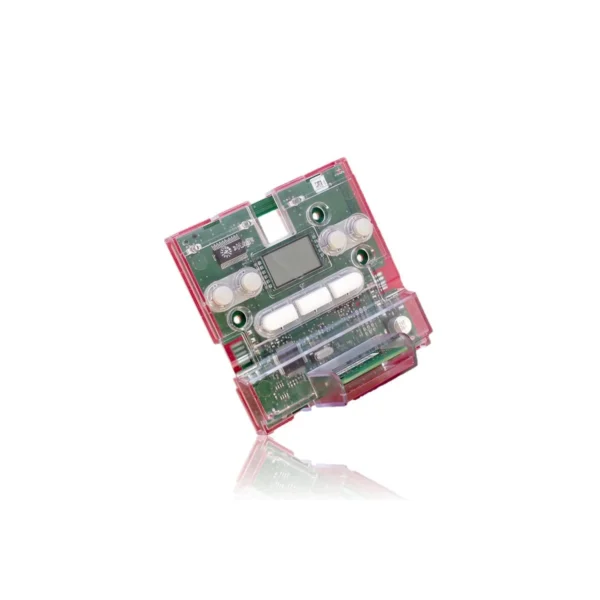

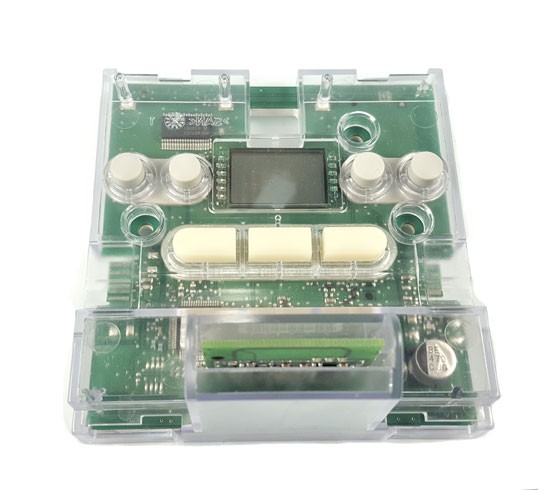

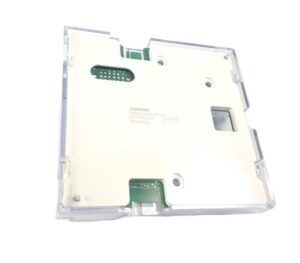

Display Saunier Duval Isomax Condens F 35E Ref. S1072300
Wenn du den Wasserhahn öffnest oder die Heizung einschaltest, ist das Display der Saunier Duval Isomax Condens F 35E dafür verantwortlich, das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Boilers zu steuern. Wenn es ausfällt, wirst du feststellen, dass der Boiler nicht startet, sich blockiert oder unregelmäßiges Verhalten zeigt. Dieses Teil ist mit mehreren Kesseln der Serien Isofast und Isomax kompatibel, wie den Modellen F 30 E, F 35 E und Condens F 35 E, unter anderem. Es wird empfohlen, es auszutauschen, wenn du diese Symptome bemerkst, um die Funktion deines Systems wiederherzustellen.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz S1072300 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz S1072300. Sieben nachgewiesene Kompatibilitäten: F 30 E und F 35 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Kontrastiert |
| Saunier Duval F 35 E | Isofast Condens | Kontrastiert |
| Saunier Duval F 30 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 35 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 35 EA | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isomax | Kontrastiert |
| Saunier Duval Condens F 35 E | Isomax | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S1072300 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1072300 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine S1072300 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm bleibt komplett schwarz, obwohl der Heizkessel startet und Wärme abgibt.
Ursache: Der Bildschirm erhält keinen Strom oder es gibt ein Verbindungsproblem mit der Hauptplatine, wodurch er vom System isoliert bleibt.
Überprüfe, ob du den Ventilator hörst und ob der Heizkessel normal funktioniert; wenn ja, liegt der Fehler am Display und nicht an der Leistungsplatine.
- 02
Die Tasten des Panels reagieren nicht, du kannst die Temperatur nicht ändern und die Menüs nicht anzeigen.
Ursache: Die Tastatur befindet sich auf derselben Platine wie der Bildschirm, sodass ein Fehler im Schaltkreis beide betrifft.
Schalte die Stromversorgung der Heizung für ein paar Minuten am Hauptschalter ab und schalte sie dann wieder ein, um einen vorübergehenden Ausfall auszuschließen, bevor du das Teil wechselst.
- 03
Der Bildschirm ist verschwommen, hat Streifen oder Teile, die nicht leuchten.
Ursache: Der Chip des Displays oder seine Lötverbindung zur Platine verschleißen durch Wärme und Zeit, was zu einem fehlerhaften Bild führt, bevor er vollständig ausfällt.
Messen Sie, ob der Defekt immer gleich auftritt oder sich mit der Umgebungstemperatur ändert; wenn er sich mit der Wärme ändert, deutet das eher auf ein Lötproblem als auf das Display selbst hin.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F12 | Kein Signal von der Benutzerschnittstelle | Ja — weist auf dieses Display-/Schnittstellenmodul oder dessen Verbindungskabel zur Hauptleiterplatte hin. |
| F18 | Störung der Benutzerschnittstelle | Ja — betrifft dieses Display-/Bedienmodul. |
| F13 | Störung der Hauptleiterplatte | Nein — dieser Code betrifft die HAUPTLEITERPLATTE (ein anderes Teil), nicht dieses Display. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Saunier Duval S1072300
- Katalogreferenz
- S1072300
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval F 35 E H-MOD (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Dudas frecuentes sobre la Leiterplatte S1072300
Passt dieses Display für einen Saunier Duval Isofast Condens F 35 E?
Gilt dieses Display auch für einen Saunier Duval Isomax F 35 E?
Wie viele Modelle sind mit diesem Bildschirm kompatibel?
Wann muss man das Display des Heizkessels wechseln?
Welche Fehlercodes sind für dieses Display dokumentiert?
