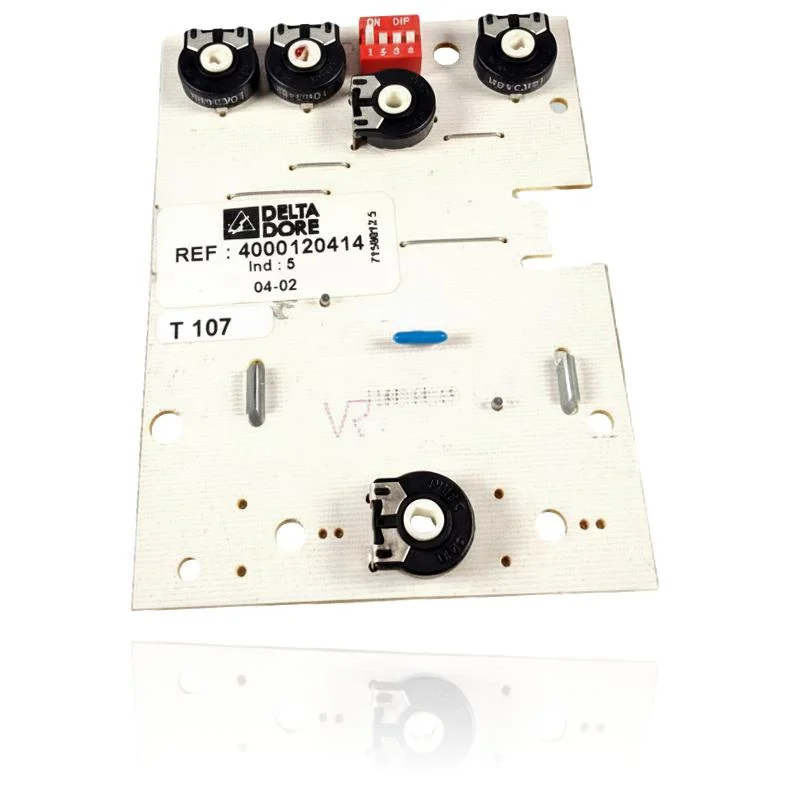

Elektronikplatine Delta Dore Saunier Duval Isotwin F 24 E1 Ref. 4000120414

Saunier Duval Heizkessel, die mit der Referenz S1009000 kompatibel sind

Elektronische Platine mit der Referenz S1009000. Sieben nachgewiesene Kompatibilitäten: F 24 E und C 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1009000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1009000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1009000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht, es gibt keine Lichter und keinen Bildschirm, als ob kein Strom ankommt.

  Ursache: Die Platine ist das Steuerzentrum: Wenn ein internes Bauteil ausfällt, erhält es keinen Strom mehr und funktioniert nicht.

  Überprüfen Sie die Sicherung der Platine und die Netzversorgung, bevor Sie sie als defekt betrachten.

• 02

  Das Display zeigt einen Fehlercode an, der nicht fest ist, sondern ohne Muster erscheint und verschwindet.

  Ursache: Die Relais und Leiterbahnen der Platine verschlechtern sich im Laufe der Zeit und verursachen intermittierende Leseausfälle.

  Notiere den genauen Code und wiederhole den Zündzyklus zwei oder drei Mal, um zu sehen, ob der Fehler konstant oder sporadisch ist.

• 03

  Der Heizkessel zündet, reagiert jedoch nicht auf das Thermostat oder die Steuerung, als ob er keine Befehle erhält.

  Ursache: Die Steuerplatine verwaltet die Nachfragesignale; wenn der Eingangskreis ausfällt, ignoriert sie die externen Anfragen.

  Überprüfen Sie die Verkabelung und die Verbindung des Thermostats oder der Steuerung, bevor Sie die Platine austauschen, ein Wackelkontakt verursacht dasselbe Symptom.

• 04

  Sie schaltet sich mitten in einem Heiz- oder Warmwasserzyklus ohne Vorwarnung aus.

  Ursache: Ein Fehler auf der Platine kann eine falsche Sicherheitsabschaltung auslösen und die Versorgung ohne echten Grund unterbrechen.

  Schließe zuerst die Temperatursensoren und den Druckschalter aus, da diese ebenfalls Ausfälle verursachen können und günstiger zu überprüfen sind.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval S1009000

Katalogreferenz

S1009000

SKU intern Uniclima

DCIF24E1

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Delta Dore Code

4000120414

Überprüfungsindex

Ind : 5
