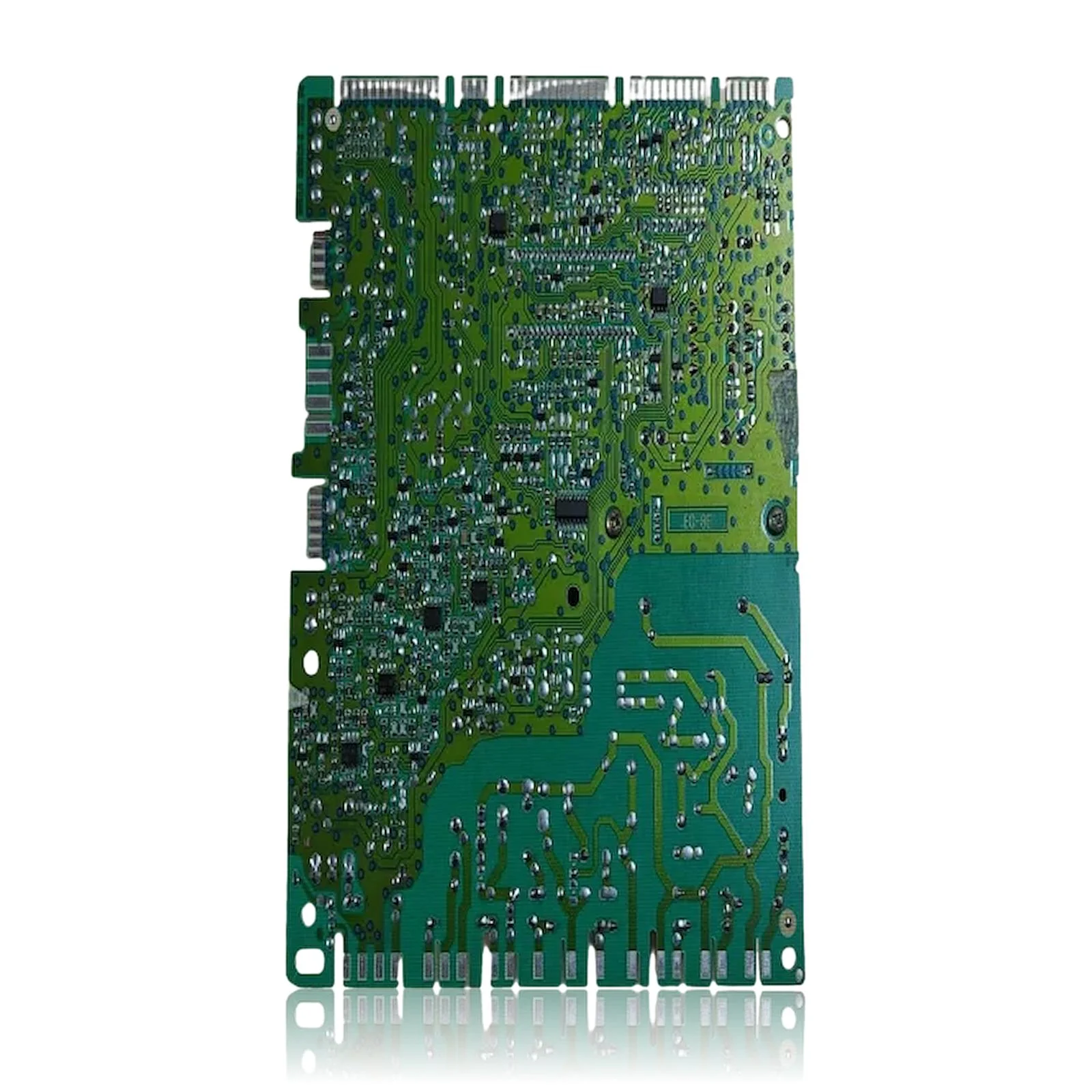

Platine Elektronik Combitek F 24 E Ref. 735004 V087 C

Mit der Referenz S1047000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S1047000. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1047000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1047000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S1047000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet nicht und es leuchtet nicht einmal ein Licht, als ob er keinen Strom hätte.

  Ursache: Der Sicherheitstransformator der Platine liefert nicht den erforderlichen Strom an den Rest des Kreises.

  Überprüfen Sie, ob der Kessel an der Eingangsseite 230V hat und ob die interne Sicherung nicht durchgebrannt ist, bevor Sie die Platine austauschen.

• 02

  Sie bleibt mit einem festen Fehlercode blockiert und reagiert nicht auf Neustarts.

  Ursache: Die Steuerplatine interpretiert ein Sicherheitsignal (Flamme, Druck oder Temperatur) außerhalb des Bereichs und schaltet die Zündung nicht frei.

  Notiere den Code und überprüfe den Druckschalter und die Sonde, bevor du die Platine als schuldhaft ansiehst: das sind die häufigsten Ursachen für eine Blockade.

• 03

  Die Pumpe oder der Brenner starten nicht, obwohl ein Klick im Inneren des Boilers zu hören ist.

  Ursache: Ein Relais auf der Platine schaltet, schließt aber den Kontakt, der die Komponente speist, nicht richtig.

  Hören Sie, ob das Klicken mehrmals hintereinander ohne Ergebnis auftritt: Das ist ein klares Zeichen für ein defektes Relais auf der Platine.

• 04

  Der Kessel funktioniert eine Weile gut und stoppt dann von selbst, um anschließend wieder zu starten, ohne dass du etwas berührt hast.

  Ursache: Ein intermittierender Fehler auf der Platine, verursacht durch eine Lötstelle oder ein Bauteil, das sich erhitzt, unterbricht den Zyklus zufällig.

  Notiere, nach welcher Nutzungsdauer sich das Gerät abschaltet: wenn es mit der Tatsache übereinstimmt, dass der Heizkessel eine Zeit lang heiß war, deutet dies auf ein thermisches Problem der Platine hin.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S1047000

Katalogreferenz

S1047000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Seitenplatten-Code

.0 735004 V087 C

Seriennummer/Batchnummer bedruckt

4000 120400/8

Sicherheitstransformator

MYRRA, VDE-gekennzeichnet

Barcode (teilweise)

4000 120400/8...

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
