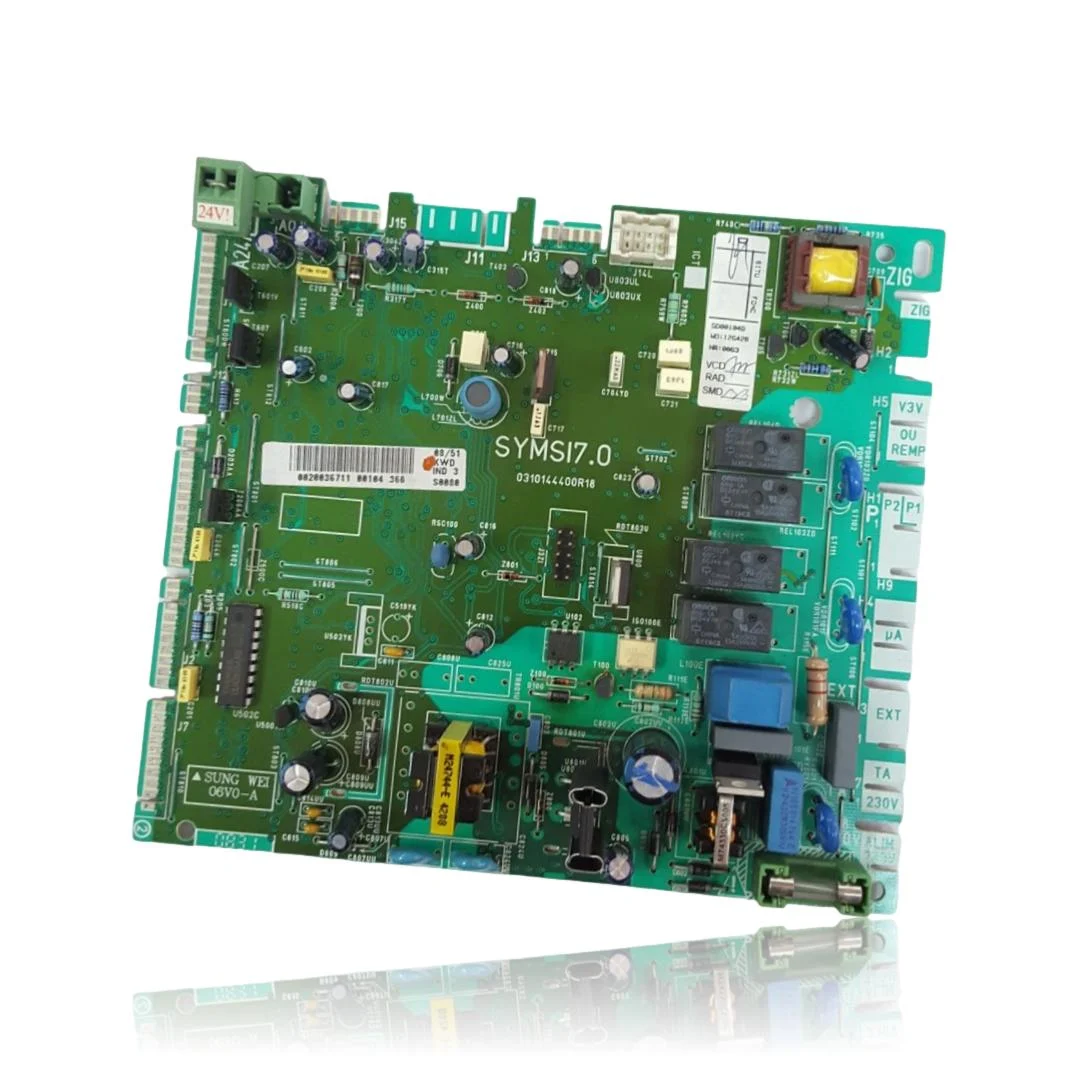

Steuerplatine Saunier Duval ThemaClassic C 25 E Ref. S1047000

Mit der Referenz S1047000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S1047000. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1047000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1047000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1047000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet überhaupt nicht, ohne vorherige Warnsymptome.

  Ursache: Die Steuerplatine gibt das Einschaltsignal; wenn sie ausfällt, reagiert der Kessel nicht.

  Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass die Sicherungen auf der Platine nicht durchgebrannt sind.

• 02

  Der Kessel reagiert nicht auf die Steuerungen, weder auf das Thermostat noch auf die Tasten des Geräts selbst.

  Ursache: Alle Steuerungen laufen über die Steuerplatine; wenn ihr Schaltkreis ausfällt, werden keine externen Befehle verarbeitet.

  Handeln Sie direkt über die Tasten des Heizkessels, ohne externes Thermostat, um Probleme mit der Verkabelung des Thermostats auszuschließen.

• 03

  Die Hauptkomponenten (Gas, Zündung, Pumpe) reagieren separat, aber der Kessel startet weiterhin nicht.

  Ursache: Wenn jede Komponente isoliert funktioniert, aber das Gesamtsystem nicht startet, liegt der Fehler normalerweise in der Elektronik, die sie koordiniert.

  Bitte überprüfen Sie zuerst den Anschluss des NTC-Sensors und die Verkabelung zur Platine: Ein schlechter Kontakt kann eine defekte Platine simulieren.

• 04

  Der Kessel blockiert intermittierend, ohne ein klares Muster, und manchmal startet er von selbst neu.

  Ursache: Ein teilweiser Fehler in der Steuerplatine kann inkonsistente Blockierungen verursachen, anstatt eines vollständigen Ausfalls.

  Notiere die Uhrzeit und die Umstände jeder Blockade (Kälte, Start, Nutzung von ACS), bevor du die Platine wechselst: das hilft, einen elektronischen Fehler von einem mechanischen zu unterscheiden.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S1047000

Katalogreferenz

S1047000

SKU intern Uniclima

CECSDTHMC25E

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Platinencode (Siebdruck)

0310144400R18

Fertigungsindex (Aufkleber)

IND 3

Aufklebercode

S0000

Anscheinendes Produktionsdatum

08/51

Anzahl der Balken

0020036711 00104 366

Zusätzlicher aufgedruckter Code

SYMSI7.0

Zusätzlicher aufgedruckter Code

KWD
