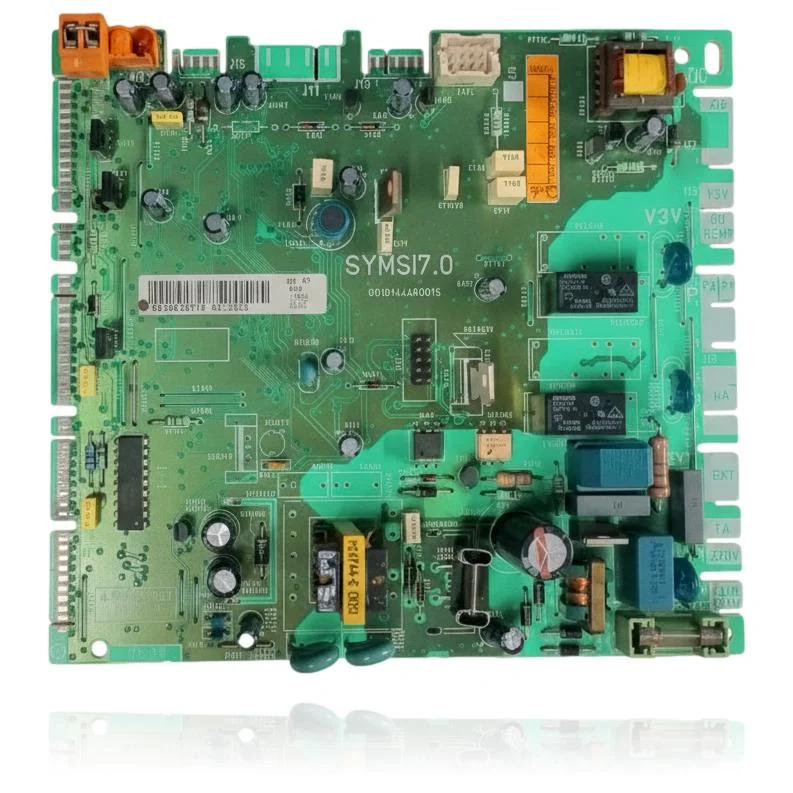

Elektronikplatine Saunier Duval SYMSI7.0 Ref. S1047000

Mit der Referenz S1047000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S1047000. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1047000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1047000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1047000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu zünden, es gibt ein Funken-Geräusch, aber der Brenner zündet nicht.

  Ursache: Die Platine sendet das Zündsignal nicht zum Elektroden im richtigen Moment.

  Überprüfen Sie den Abstand und die Reinigung der Zündelektrode, bevor Sie die Platine wechseln.

• 02

  Die Anzeigen auf dem Display blinken alle gleichzeitig oder bleiben ohne erkennbaren Grund dauerhaft an.

  Ursache: Ein Fehler in der Steuerungsstufe der Platine lässt das Display in einem undefinierten Zustand zurück.

  Führen Sie einen vollständigen Reset durch, indem Sie den Strom trennen, bevor Sie denken, dass die Platine beschädigt ist.

• 03

  Der Heizkessel funktioniert gut bei der Heizung, reagiert jedoch nicht mehr, wenn Warmwasser angefordert wird.

  Ursache: Die Platine liest das Signal des Durchfluss- oder Strömungssensors nicht korrekt.

  Überprüfen Sie, ob der Wasserdurchfluss ausreichend ist und ob der Durchflusssensor sauber ist, bevor Sie die Platine austauschen.

• 04

  Es schaltet sich intermittierend ein, manchmal startet es beim ersten Versuch und manchmal benötigt es mehrere Anläufe.

  Ursache: Es kann einen fehlerhaften Kontakt auf der Platine geben, der die Einschaltsequenz zufällig fehlschlagen lässt.

  Überprüfen Sie, ob alle Anschlüsse der Platine richtig eingesteckt und frei von Oxidation sind, bevor Sie sie wechseln.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S1047000

Katalogreferenz

S1047000

SKU intern Uniclima

PLSA109

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Modell der Platine (aufgedruckt)

SYMSI7.0

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
