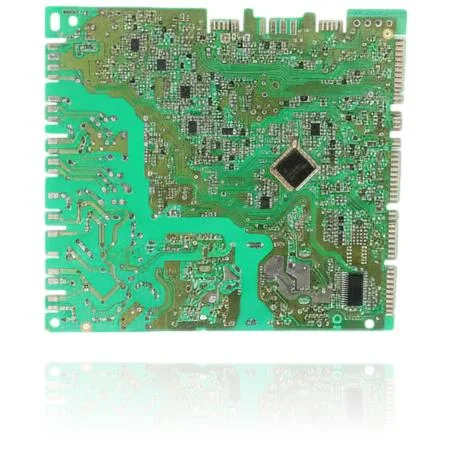

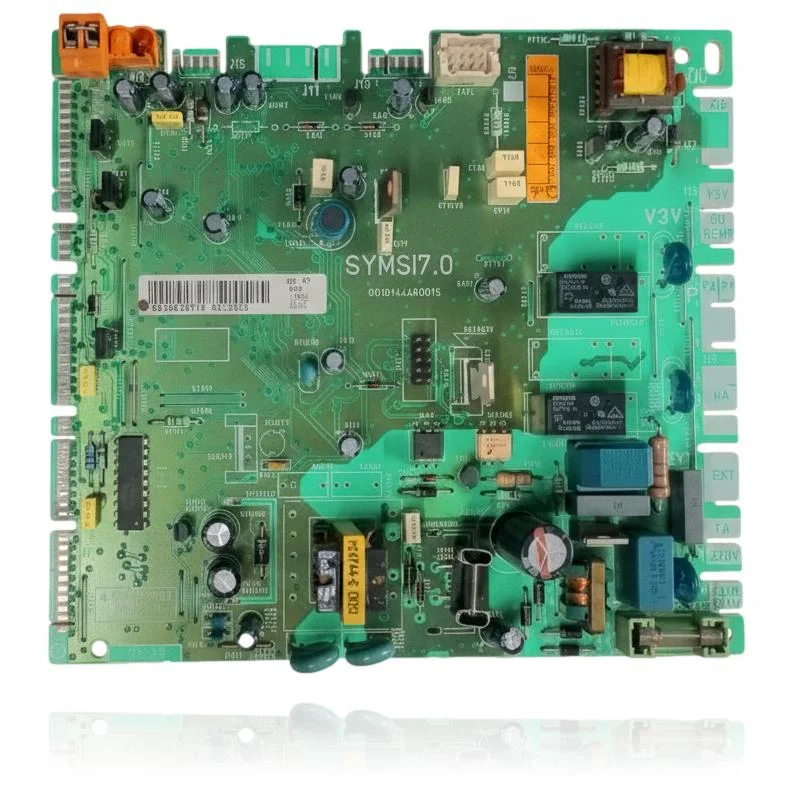

Placa Electrónica Saunier Duval SYMSI7.0 Ref. S1047000
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Saunier Duval SYMSI7.0 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático, pudiendo mostrar códigos de error como F13, F11, F12 o F18. Esta placa es compatible con diversos modelos de las gamas Thema Classic, Themafast, Thematek, Isotwin, Isofast y Thema, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando experimentes estos problemas para restablecer el funcionamiento de tu caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1047000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1047000
Placa electrónica con referencia S1047000. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1047000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1047000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1047000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, hace ruido de chispa pero no llega a prender el quemador
Causa: La placa no manda bien la señal de encendido al electrodo en el momento correcto
Revisa la distancia y limpieza del electrodo de encendido antes de cambiar la placa
- 02
Los testigos del display parpadean todos a la vez o se quedan fijos sin sentido
Causa: Un fallo en la etapa de control de la placa deja el display en un estado indefinido
Haz un reset completo desconectando la corriente antes de pensar que la placa está dañada
- 03
La caldera funciona bien en calefacción pero deja de responder al pedir agua caliente
Causa: La placa no lee correctamente la señal del sensor de flujo o caudal
Comprueba que el caudal de agua es suficiente y que el sensor de flujo está limpio antes de cambiar la placa
- 04
Se enciende de forma intermitente, unas veces arranca a la primera y otras necesita varios intentos
Causa: Puede haber un contacto defectuoso en la placa que hace fallar la secuencia de encendido de forma aleatoria
Revisa que todos los conectores de la placa estén bien encajados y sin oxidación antes de cambiarla
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1047000
- Referencia de catálogo
- S1047000
- SKU interno Uniclima
- PLSA109
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

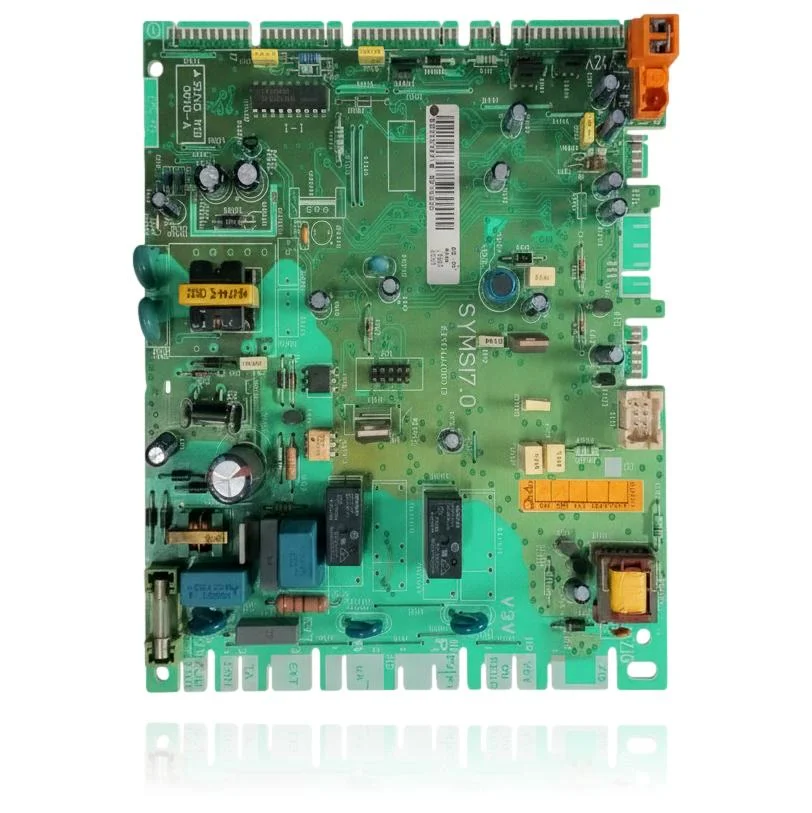

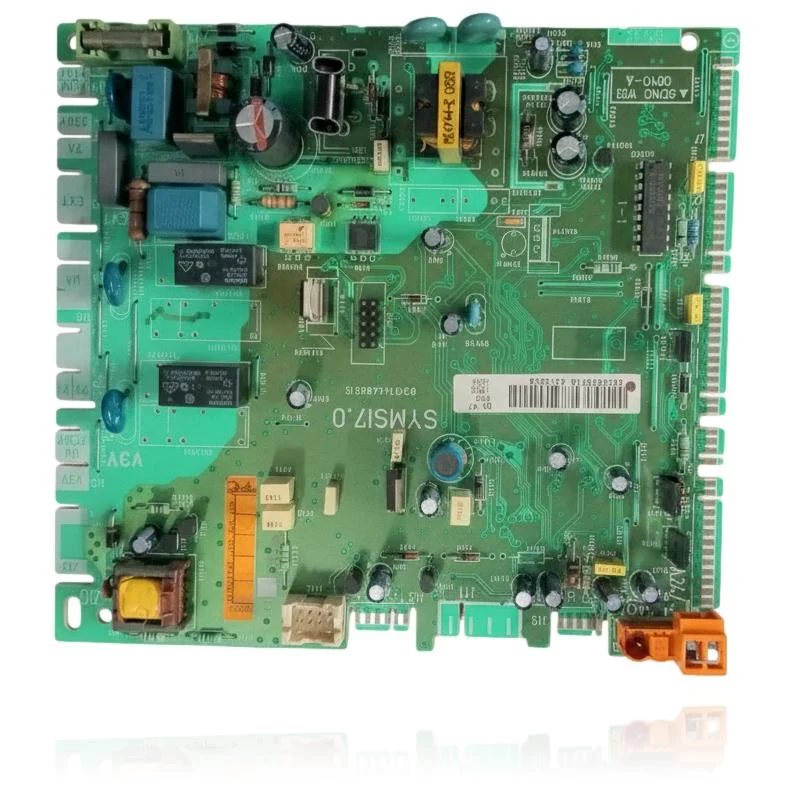

- Modelo de placa (serigrafiado)
- SYMSI7.0
Dudas frecuentes sobre la placa electrónica S1047000
¿Es compatible esta placa con la Saunier Duval Isotwin C 24 EA?
¿Sirve la placa S1047000 para la Themafast F30 E H-MOD?
