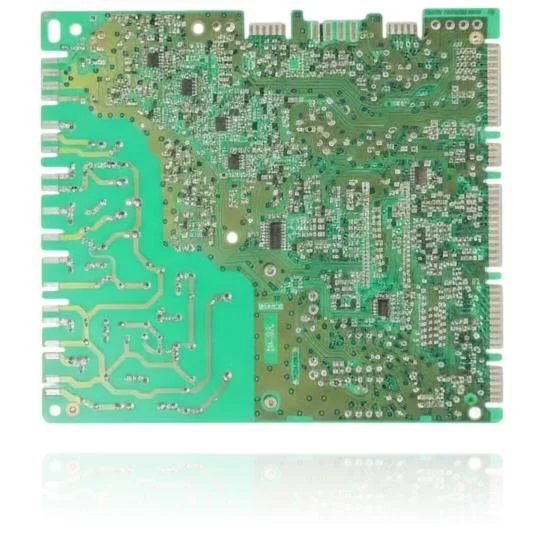

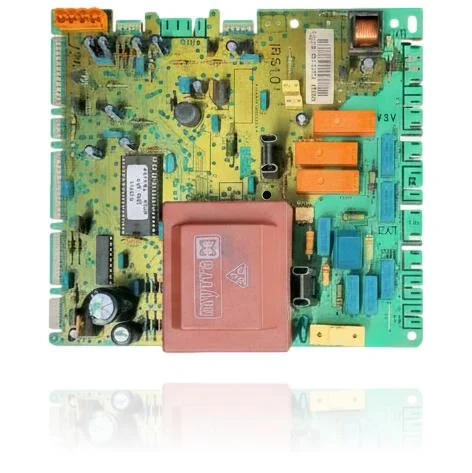

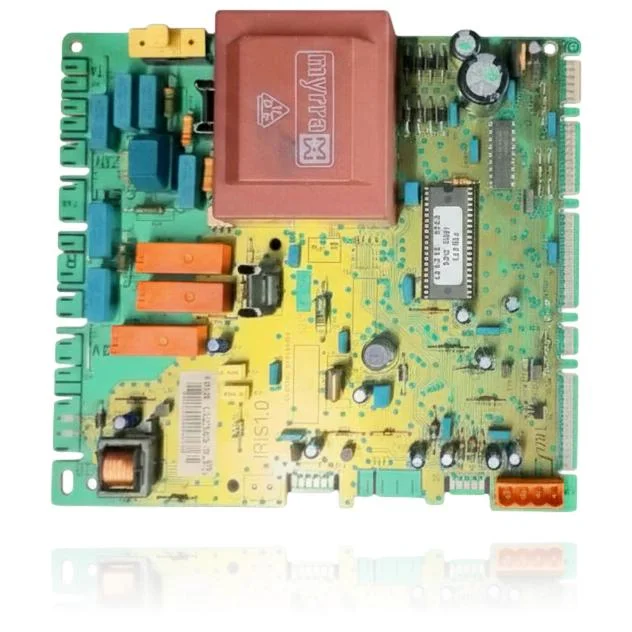

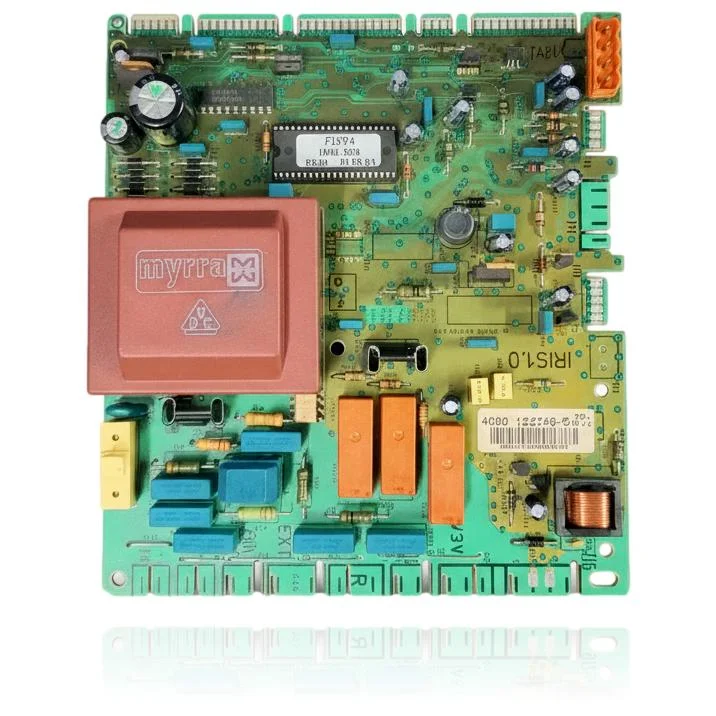

Placa Electrónica Principal Saunier Duval Themafast F 24 E Ref. S1047000
Si tu caldera no arranca o se comporta de forma errática, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Principal Saunier Duval Themafast F 24 E. Esta placa de control se encarga de gobernar el encendido, la modulación del quemador y la bomba, además de gestionar las seguridades de la caldera. Cuando falla, puedes notar síntomas como el bloqueo del equipo o errores como F11, F12, F13 o F18. Es compatible con varios modelos de las gamas ThemaClassic, Themafast, Thematek, Isotwin y otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente fallos o mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1047000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1047000
Placa electrónica con referencia S1047000. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1047000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1047000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1047000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ningún led ni responde a nada
Causa: La placa no envía alimentación a sus circuitos, normalmente por un fusible fundido o un fallo en la entrada.
Mide con un multímetro si llega corriente al conector principal y revisa el fusible antes de cambiar la placa.
- 02
En pantalla queda fijo un código de error que no desaparece ni con el reset
Causa: Fallo interno de la placa que genera un código de avería persistente.
Anota el código exacto y compáralo en el manual con otros posibles orígenes antes de considerar la placa como averiada.
- 03
La caldera se enciende y se corta sola a los pocos minutos
Causa: Un fallo intermitente en la placa provoca cortes de seguridad irregulares.
Revisa los conectores y el cableado a la placa, y verifica si el corte se repite siempre de la misma manera.
- 04
La bomba o la válvula no reciben orden aunque hay demanda de calefacción
Causa: Un relé de salida de la placa no activa el componente correspondiente.
Confirma el modelo y la variante exacta de tu caldera contra la lista de modelos compatibles, ya que esta placa se utiliza en muchas gamas distintas (Isofast, Isotwin, Thema...) y es importante no fiarse solo del nombre comercial.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1047000
- Referencia de catálogo
- S1047000
- SKU interno Uniclima
- PLCTHF24X
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Modelo serigrafiado en la fotografía
- SYMSI7.0
Dudas frecuentes sobre la placa electrónica S1047000
¿Esta placa Ref. S1047000 vale para la Saunier Duval Isofast C 28 E?
¿Esta placa también sirve para la Saunier Duval Isotwin F 24 E?
