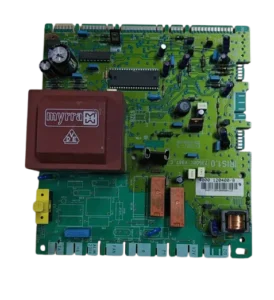

Placa Electrónica Combitek F 24 E Ref. 735004 V087 C

Calderas Saunier Duval compatibles con la referencia S1047000

Placa electrónica con referencia S1047000. 33 compatibilidades contrastadas: F 25 E y F 24 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. S1047000 es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1047000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas que requieren diagnóstico en la placa electrónica S1047000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no arranca y no se enciende ni una luz, como si no tuviera corriente.

  Causa: El transformador de seguridad de la placa no está entregando la corriente necesaria al resto del circuito.

  Mide que la caldera tiene 230V en la entrada y que el fusible interno no está fundido antes de sustituir la placa.

• 02

  Se queda bloqueada con un código de error fijo y no responde a los reinicios.

  Causa: La placa interpreta una señal de seguridad (llama, presión o temperatura) fuera de rango y no libera el encendido.

  Anota el código y revisa el presostato y la sonda antes de dar la placa por culpable: son las causas más habituales de bloqueo.

• 03

  La bomba o el quemador no arrancan aunque se oiga un clic en el interior de la caldera.

  Causa: Un relé de la placa conmuta pero no llega a cerrar bien el contacto que alimenta el componente.

  Escucha si el clic se repite varias veces seguidas sin resultado: es un indicio claro de relé defectuoso en la placa.

• 04

  La caldera funciona bien un rato y luego se para sola, y vuelve a arrancar sin que hayas tocado nada.

  Causa: Un fallo intermitente en la placa, por soldadura o componente que se calienta, interrumpe el ciclo de forma aleatoria.

  Anota tras cuánto tiempo de uso se corta: si coincide con que la caldera lleva rato caliente, apunta a un problema térmico de la placa.

Códigos de error Saunier Duval que requieren diagnóstico

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval S1047000

Referencia de catálogo

S1047000

SKU interno Uniclima

PLSA122

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

0 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Código lateral de placa

.0 735004 V087 C

Código de lote/serie serigrafiado

4000 120400/8

Transformador de seguridad

MYRRA, marcado VDE

Código de barras (parcial)

4000 120400/8...
