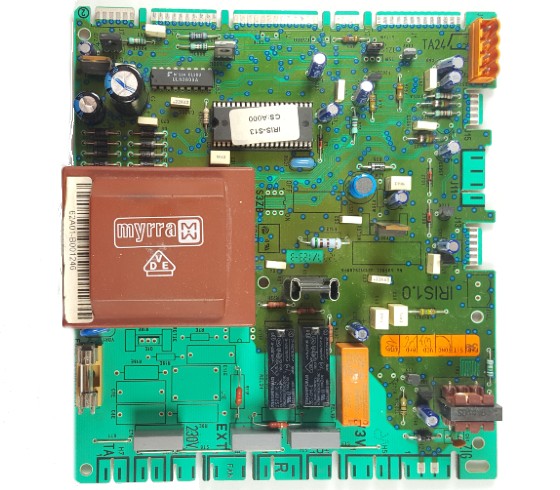

Placa Electrónica Saunier Duval Themaclassic C 24 E Ref. S1047000

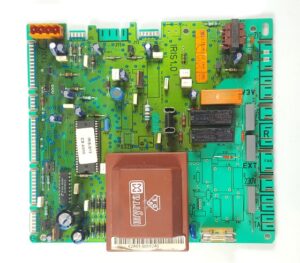

Placa electrónica identificada por la referencia S1047000, impresa en su etiqueta y coincidente con la que publica hoy la tienda para este artículo. Monta tres relés OMRON G5Q-1 de 24V CC. No consta el fabricante de la placa en sí. Es compatible con varios modelos de caldera Saunier Duval de las gamas Isotwin, Themaclassic, Themaplus y Thematek. Se sustituye cuando deja de funcionar.
Recambios relacionados con Saunier Duval ThemaClassic
Calderas Saunier Duval compatibles con la referencia S1047000
Placa electrónica con referencia S1047000. 33 compatibilidades confirmadas con dos fuentes independientes: F 25 E y F 24 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 30 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 28 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EO BT | Thematek | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E ad04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E de04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 35 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E STL | Thema | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1047000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar S1047000.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica S1047000
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera se queda completamente muerta, sin luces ni pantalla, aunque hay corriente en la vivienda.
Causa: La placa gestiona la alimentación interna del equipo; un fallo en su etapa de entrada corta el servicio a todo el resto de componentes.
Comprueba que el fusible de la propia placa no esté fundido y que la caldera recibe los 230V en la entrada antes de sustituirla.
Enciende, muestra pantalla, pero la bomba, el ventilador o la válvula de gas no se ponen en marcha cuando pide calor.
Causa: Esta placa monta tres relés que dan la orden a esos componentes; si uno queda pegado o quemado, la lógica funciona pero la salida no llega.
Con un multímetro, mide si hay tensión en la salida correspondiente cuando la caldera demanda ese componente, antes de dar la placa por defectuosa.
La caldera se para sola a los pocos minutos de funcionar, sin patrón fijo.
Causa: Microcortes en soldaduras o pistas de la placa, fatigadas por el calor del propio funcionamiento, generan lecturas erráticas que disparan un bloqueo de seguridad.
Anota si el corte coincide siempre con el mismo punto del ciclo (arranque, modulación, parada) antes de cambiar la placa.
El termostato o el mando de la caldera deja de comunicarse, o lo hace a ratos.
Causa: La placa es la que gestiona el bus de comunicación con el mando; un fallo ahí corta o distorsiona ese diálogo.
Revisa el cableado del bus y prueba a puentear la caldera en modo manual para descartar el propio mando antes de sustituir la placa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval S1047000
- Referencia OEM
- S1047000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Referencia de placa
- S1047000
etiqueta - Versión de placa
- SYMSI7.0 / 0310144400S19
etiqueta - Relés (x3)
- OMRON G5Q-1, DC24V, 5A 30VDC / 10A 250VAC
etiqueta - Clasificación plástico conector
- UL GF201 94V-0 / GF P/N 2036288A 2
etiqueta
- El fabricante de la placa no consta en la etiqueta; solo se identifica por su referencia S1047000.
- La etiqueta trae más códigos de fábrica (WO, NR, KWD, IND, S0097...) que no son la referencia de venta; comprueba que S1047000 coincide con la etiqueta de tu placa antes de pedir.
