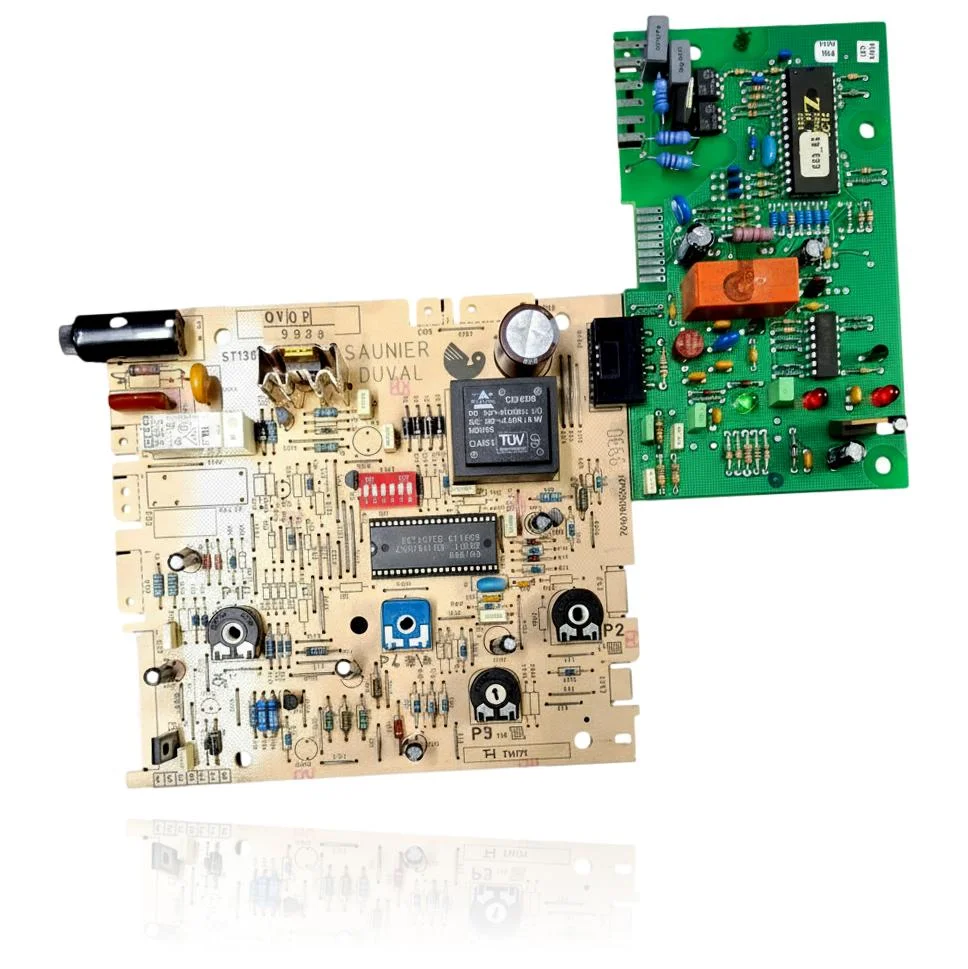

Elektronikplatine Saunier Duval Thema F 23 E Ref. 05741000

Mit der Referenz 05741000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05741000. Acht nachgewiesene Kompatibilitäten: C 23 E und F 23 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05741000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05741000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05741000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Es gibt kein Lebenszeichen: weder Lichter noch Display, der Kessel scheint nicht eingesteckt zu sein.

  Ursache: Die Platine erhält keinen Strom, um ihre Steuerkreise zu versorgen.

  Überprüfen Sie die Hauptsicherung und messen Sie mit einem Multimeter, ob an der Eingangsklemme der Platine stabile 230V anliegen.

• 02

  Es erscheint ein Fehlercode, der sich wiederholt, wenn man versucht, ihn zurückzusetzen.

  Ursache: Die Steuerplatine erkennt einen dauerhaften Fehler in einem Sensor oder einem Sicherheitsgerät und blockiert das Gerät.

  Notiere den Code und verwerfe zuerst das angegebene Bauteil (Druckschalter, Sonde, Flamme), bevor du die Platine wechselst.

• 03

  Der Kessel zündet sich von selbst, ohne dass jemand Wärme anfordert, oder er reagiert nicht, wenn Wärme angefordert wird.

  Ursache: Fehler im Bereich der Platine, die das Heizungsanforderungssignal steuert.

  Überprüfen Sie, ob das Raumthermostat und die Verkabelung einwandfrei funktionieren, indem Sie, wenn möglich, eine Direktbrücke testen.

• 04

  Die Lichter oder das Display blinken ohne Grund oder bleiben in einem seltsamen Muster fixiert.

  Ursache: Fehler in der Stromversorgung, die die Steuerungselektronik der Platine versorgt.

  Überprüfen Sie, ob die Netzspannung zur Heizung stabil ist und keine Mikroausfälle auftreten, bevor Sie die Platine beschuldigen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05741000

Katalogreferenz

05741000

SKU intern Uniclima

CTECTF23E

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung

230 V

Fehlercode CE

CE PIN 0063AT1128

Hauptplakettennummer

109042/F

Code der Zusatzplatte

356081200

Transformator

T28-0438, TUV Klasse E EN61558, primär 24V~ 50/60Hz (1-5), sekundär 48V~ 0.05VA (8-10)

Logikchip 1

HCTA07FD 0112998

Logikchip 2

AM3748IMBT-154SP 9301QD

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 23 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
