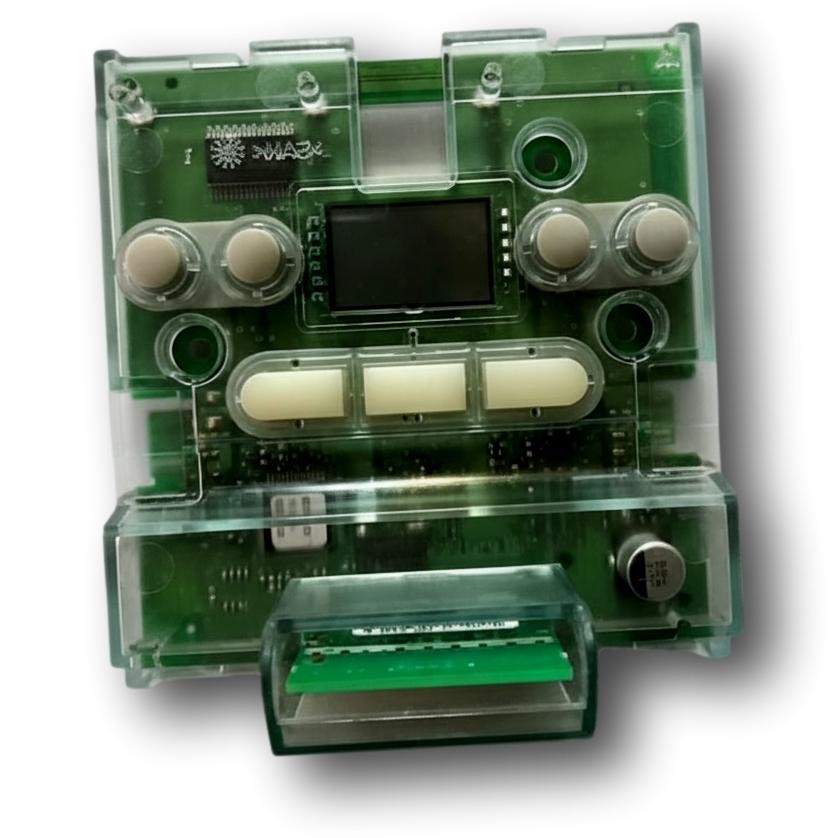

Módulo Interfaz Pantalla Saunier Duval Isofast/Isosplit/Isomax Ref. S1072300
Cuando enciendes la calefacción, el Módulo Interfaz Pantalla Saunier Duval Isofast/Isosplit/Isomax Ref. S1072300 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si esta placa electrónica presenta fallos, es posible que la caldera no arranque, se bloquee o funcione de manera errática, mostrando errores como F12, F18 o F13. Este módulo es compatible con modelos de las gamas Isofast y Isomax, como el F 30 E H-MOD y el F 35 E. Se recomienda sustituirlo cuando se detecten estos síntomas o errores para evitar problemas en el funcionamiento de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia S1072300
Placa electrónica con referencia S1072300. Siete compatibilidades contrastadas: F 30 E y F 35 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Contrastada |
| Saunier Duval F 35 E | Isofast Condens | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 EA | Isofast | Contrastada |
| Saunier Duval F 35 E | Isomax | Contrastada |
| Saunier Duval Condens F 35 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1072300 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1072300; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1072300
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla está completamente apagada, sin iconos ni luz
Causa: El módulo de interfaz no recibe corriente o el cable que lo conecta a la placa principal está mal conectado
Mira si la caldera sigue calentando con normalidad a pesar de que la pantalla esté apagada: si calienta, el fallo es del módulo, no de la placa de potencia.
- 02
Los pulsadores no responden aunque la pantalla esté encendida
Causa: La membrana de botones del módulo está desgastada o el contacto con la placa está oxidado
Corta la corriente, desconecta el conector plano, limpia los pines con un paño seco y vuelve a conectarlo antes de dar el módulo por averiado.
- 03
La pantalla muestra símbolos incompletos, parpadea o se ve a medias
Causa: Es un síntoma típico de degradación del LCD del módulo, diferente de un fallo total de alimentación
Anota qué segmentos o iconos faltan y cuándo aparecen, al arrancar, con el uso o con el calor, para confirmar que es el LCD y no la corriente.
- 04
No se puede ver la temperatura ni cambiar ajustes desde el panel
Causa: El módulo de interfaz es el único punto de control visual y táctil; si falla, la caldera puede seguir operando con la última configuración guardada
Verifica si la caldera sigue proporcionando agua caliente o calefacción con normalidad: eso confirma que el problema está en el módulo de pantalla, no en la electrónica de potencia.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F12 | Sin señal del interface de usuario | Sí — apunta a este módulo de display/interface o a su cable de conexión con la placa principal. |
| F18 | Fallo del interface de usuario | Sí — corresponde a este módulo de display/mando. |
| F13 | Fallo del circuito impreso principal | No — ese código es de la placa PRINCIPAL (otra pieza), no de este display. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1072300
- Referencia de catálogo
- S1072300
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica S1072300
¿Vale este módulo S1072300 para la Isosplit Condens F 35 E?
¿Cuándo hay que cambiar este módulo de interfaz de pantalla de la Isofast Condens F 30 E?
