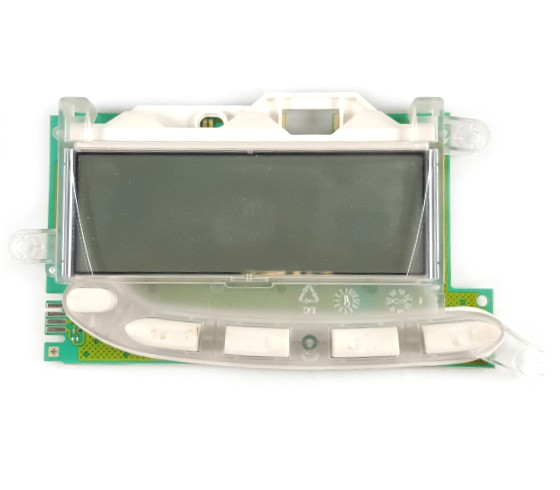

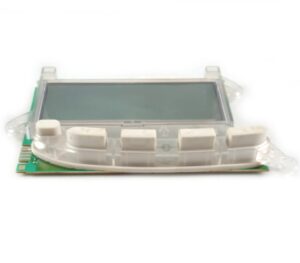

Pantalla Saunier Duval ThemaFast Condens F30 E Ref. 0020070407
Cuando abres el grifo o inicias la calefacción, la pantalla Saunier Duval ThemaFast Condens F30 E se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático. Además, pueden aparecer códigos de error como F.70, F.18, F.363 o F.707. Esta pantalla es compatible con las calderas de la gama Themafast Condens, incluyendo los modelos F30 y F30 E, entre otras. Se debe sustituir cuando experimentes estos síntomas o errores relacionados.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0020018473
Placa electrónica con referencia 0020018473. Cuatro compatibilidades contrastadas: F30 y F30 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F30 | Themafast Condens | Contrastada |
| Saunier Duval F30 E | Themafast Condens | Contrastada |
| Saunier Duval F30 | Thema Plus Condens / Themacondens | Contrastada |
| Saunier Duval F30 E | Thema Plus Condens / Themacondens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020018473 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020018473; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020018473
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla no enciende o se queda completamente en negro
Causa: El display ha perdido alimentación o el conector con la placa principal está flojo u oxidado
Desconecta y vuelve a encajar el cable que une la pantalla con la placa antes de dar la pieza por averiada
- 02
Los 4 botones de la pantalla no responden al pulsarlos
Causa: El circuito de pulsadores integrado en el módulo se degrada con los años de uso diario
Prueba los cuatro botones uno a uno: si ninguno reacciona, el fallo es más probable en el módulo completo que en un botón suelto
- 03
No se puede leer el código de error que ha dado la caldera, aunque esté parada
Causa: Sin pantalla no hay forma de consultar los códigos de fallo que guarda la placa principal
Busca un led o secuencia de parpadeos en la propia placa principal como alternativa para identificar el error mientras confirmas el fallo de pantalla
- 04
La pantalla muestra rayas, letras incompletas o le faltan segmentos
Causa: Es un desgaste típico del panel LCD, distinto de un apagado total por falta de alimentación
Fotografía lo que muestra la pantalla en ese estado: ayuda a diferenciar un fallo de LCD de un simple código de error parpadeante
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.70 | Código de producto no válido (DSN) / defecto de codificación del aparato. | Ocurre cuando se sustituyen a la vez el display (interfaz de usuario) y la placa principal y no se reprograma la referencia del aparato. Verificar entrando en el menú de servicio (p. ej., d.93) y ajustando el código del producto según placa de características. |
| F.18 | Fallo de la interfaz de usuario (display). | La electrónica del display está averiada y no se comunica ni responde correctamente. Verificar alimentación y bus hacia la interfaz y, si es posible, probar con un display de sustitución conocido bueno. |
| F.363 | EEPROM del display: error en la prueba de lectura/escritura. | La memoria interna del display detecta corrupción o fallo en su test R/W. Verificar si el error aparece tras actualización/arranque y sustituir el display si persiste. |
| F.707 | No es posible establecer comunicación entre la pantalla (display) y la placa de circuitos impresos. | Fallo de comunicación eBUS entre el display y la placa principal por display/cable/conectores defectuosos. Verificar continuidad del arnés entre pantalla y PCB, polaridad y estado de conectores; probar con otro cable o display. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020018473
- Referencia de catálogo
- 0020018473
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.

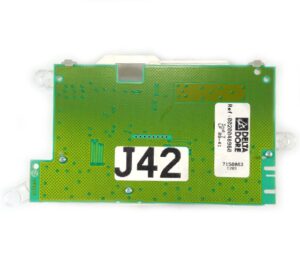

- Código en placa
- 0020070407
- Modelo interno
- Basic_1 P2 AI
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema Plus Condens / Themacondens F30 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020018473
¿Esta pantalla vale para la Saunier Duval ThemaFast Condens F30?
¿Esta pantalla vale para la Saunier Duval ThemaFast Condens F30 E?
¿Esta pantalla incluye los botones de control de la caldera?
¿Cuántos modelos son compatibles con esta pantalla?
¿Qué códigos de error son documentados para esta pantalla?
