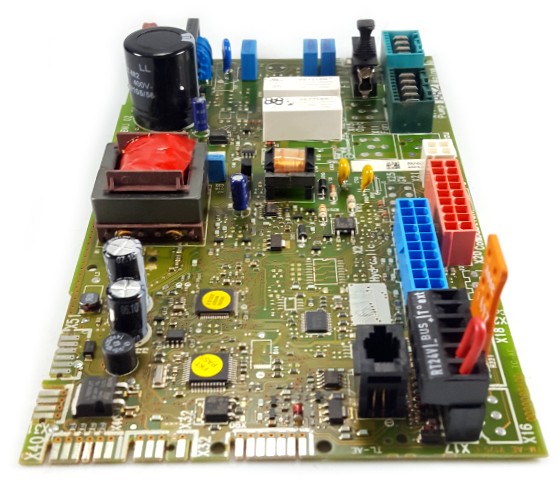

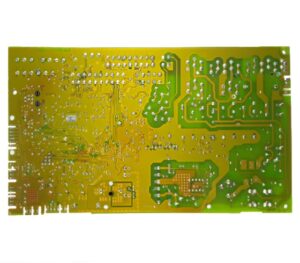

Placa Electrónica Control Principal Saunier Duval Themafast Condens F25 A Ref. 0020086375
Placa electrónica de la que solo se ha podido leer, en un componente tipo relé, el código 0020204481 (con código secundario 70835225R y lote 233_06_09). No se lee marca de fabricante ni se confirma que ese código corresponda al conjunto completo. Compatible con caldera Thermosystem Condens F240/3; comprueba la referencia exacta antes de comprar.
Recambios relacionados con Saunier Duval Thema Condens
Calderas Saunier Duval compatibles con la referencia 0020086375
Placa electrónica con referencia 0020086375. Seis compatibilidades confirmadas con dos fuentes independientes: F25 y F25 A1. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F25 | Thema Condens | Confirmada · 2 fuentes |
| Saunier Duval F25 A1 | Thema Condens | Confirmada · 2 fuentes |
| Saunier Duval F25 | Themafast Condens | Confirmada · 2 fuentes |
| Saunier Duval F30 A1 | Themafast Condens | Confirmada · 2 fuentes |
| Saunier Duval F25 | Semia Condens | Confirmada · 2 fuentes |
| Saunier Duval 25 | Hermann Micra Plus Condens | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020086375 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 0020086375.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 0020086375
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no da ninguna señal de vida: ni display, ni piloto, ni intento de encendido
Causa: Sin tensión de salida de la placa hacia el resto de componentes, la caldera se queda completamente inerte aunque llegue corriente de red
Verifica primero que el fusible general de la instalación no ha saltado y que la caldera recibe los 230V en el conector de entrada de la placa
La bomba o el ventilador no paran nunca, siguen funcionando con la caldera apagada
Causa: En esta placa hay un relé que gobierna directamente ese componente; si se queda pegado, la salida permanece activa aunque la centralita ya no la esté pidiendo
Revisa a simple vista el relé de la placa (suele ir marcado con un código tipo 0020204481); si está ennegrecido o hinchado, es un indicio claro antes de cambiar toda la placa
El display se apaga y se vuelve a encender solo, o parpadea sin motivo aparente
Causa: La humedad o condensación dentro de la carcasa de la placa provoca microcortes en la alimentación del propio display
Abre la tapa de la caldera y comprueba que no hay restos de humedad o corrosión visible en la placa antes de darla por averiada
La caldera modula mal la llama, sube y baja de potencia sin que tenga relación con la demanda
Causa: La señal que la placa envía a la válvula de gas para regular la llama se vuelve errática cuando el circuito de control falla
Comprueba que la sonda de ida no está sucia o mal posicionada, porque una lectura errónea también hace modular mal aunque la placa esté bien
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval 0020086375
- Referencia OEM
- 0020086375
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de componente (etiqueta)
- 0020204481
etiqueta - Código secundario
- 70835225R
etiqueta - Lote y fecha de fabricación
- 233_06_09 (lote 666)
etiqueta
- No consta el fabricante de esta placa ni en la etiqueta ni en fuentes externas.
- El código leído (0020204481) aparece en un componente tipo relé y no coincide con la referencia que publica hoy el catálogo (0020086375); es probable que identifique al relé y no a la placa completa. Verifica el código exacto de tu pieza antes de pedirla.
- El modelo de caldera compatible registrado es Thermosystem Condens F240/3; el catálogo actual la titula como Themafast Condens F25 A. Comprueba el modelo de tu caldera antes de comprar.
