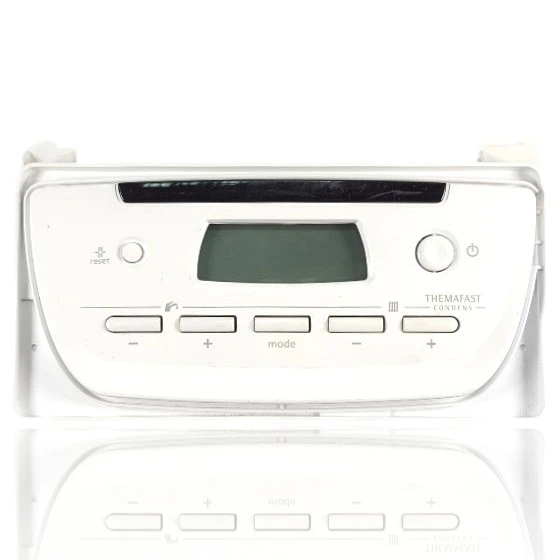

Pantalla Saunier Duval Themafast Condens F25 1 Ref. 20018473
La Pantalla Saunier Duval Themafast Condens F25 1 Ref. 20018473 es una placa electrónica de control que gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Esta pieza es compatible con modelos como el Themafast Condens F30, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se experimentan problemas de funcionamiento o se muestra el código de error F.70: Código del producto no válido (DSN).
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 20018473
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 20018473
Placa electrónica con referencia 20018473. Una compatibilidad contrastada: Themafast Condens F30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast Condens F30 | Themafast Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 20018473 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 20018473; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 20018473
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El mando se queda completamente apagado, sin ninguna luz, al dar corriente a la caldera
Causa: Si el módulo de pantalla está dañado, la corriente no llega a la matriz ni a la retroiluminación aunque la caldera reciba corriente normal
Antes de cambiarlo, comprueba que el interruptor general y el fusible de la caldera están bien, para descartar que el problema sea de alimentación y no del propio mando
- 02
Pulsas reset, mode, + o - y no pasa nada, aunque la pantalla parezca tener algo de luz
Causa: El teclado o la membrana de botones es una pieza distinta de la pantalla y puede fallar por su cuenta
Prueba cada botón por separado varias veces; si ninguno responde nunca, la avería suele estar en el propio mando y no en la placa principal
- 03
La imagen del mando parpadea, se apaga y se vuelve a encender sola al tocar el frontal
Causa: El conector o cable plano que une el mando con la placa principal puede hacer mal contacto
Abre el frontal con cuidado, revisa el conector y desconéctalo y vuélvelo a encajar antes de dar la pieza por defectuosa
- 04
No se puede programar ni ajustar nada desde el mando, aunque la caldera parece seguir calentando
Causa: Este componente es la interfaz entre el usuario y la placa: si falla, la caldera puede seguir funcionando con la última consigna aunque no se vea ni se controle nada
Comprueba si sale agua caliente o si la calefacción sigue funcionando con el ajuste anterior; si es así, el fallo está en el mando y no en el sistema de combustión
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.70 | Código del producto no válido (DSN) | El módulo display/placa de visualización instalado es incompatible o se sustituyó junto con la PCB principal sin reprogramar la variante (DSN), generando fallo de codificación. Verificar leyendo d.93 y comparando con la placa de identificación; confirmar referencia/compatibilidad del display y recodificar o sustituir si procede. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 20018473
- Referencia de catálogo
- 20018473
- SKU interno Uniclima
- DECTC281222
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica 20018473
¿Este mando vale tanto para la Themafast Condens F24 como para la F30?
¿Cuándo hay que cambiar el mando frontal de la Themafast Condens?
