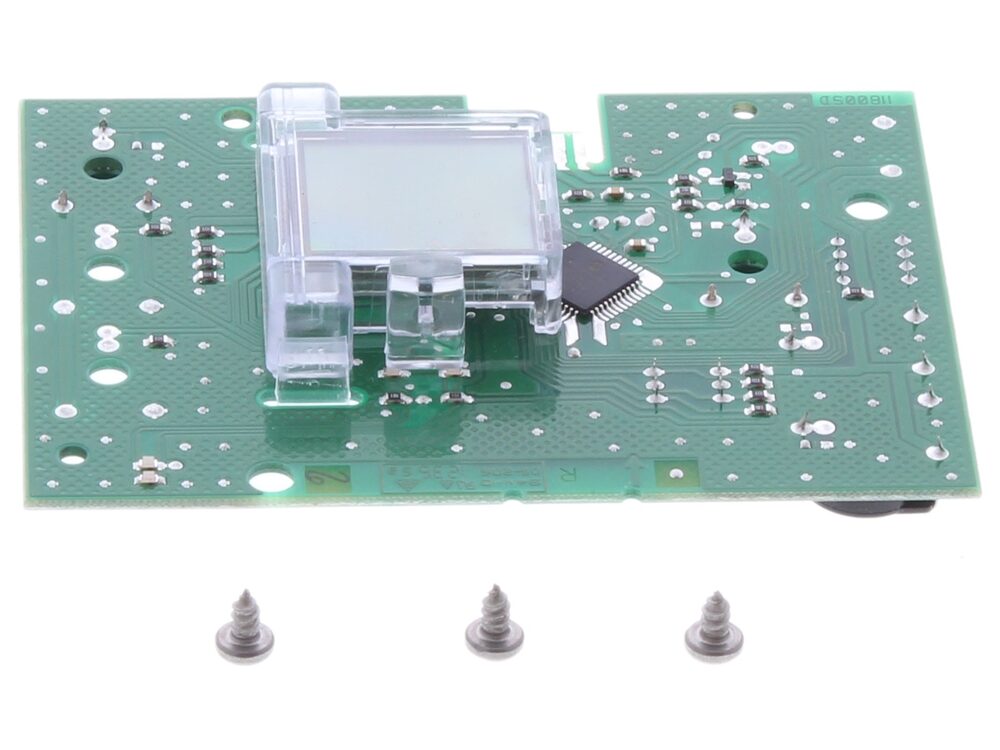

Pantalla Electrónica Saunier Duval ThemaClassic Ref. S1009000
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, puede que necesites la Pantalla Electrónica Saunier Duval ThemaClassic Ref. S1009000. Esta placa electrónica es responsable de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, es posible que aparezcan los códigos de error 12, 18 o 20, indicando problemas en la interfaz de usuario. Es compatible con varios modelos de las gamas ThemaClassic, Thema e Isotwin, como el F 24 E y el C 24 E, entre otros. Se recomienda sustituirla cuando experimentes estos síntomas o errores en el funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia S1009000
Placa electrónica con referencia S1009000. Siete compatibilidades contrastadas: F 24 E y C 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | Thema | Contrastada |
| Saunier Duval C 24 E | Thema | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval C 24 E | Isotwin | Contrastada |
| Saunier Duval C 24 EV | Isotwin | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1009000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1009000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1009000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla no enciende y el panel de control está apagado.
Causa: Si esta placa falla, se apagan tanto el display como los mandos.
Mira si la caldera recibe corriente y verifica que el fusible general no esté fundido antes de cambiar la placa.
- 02
El panel de control no responde a los botones aunque la pantalla esté encendida.
Causa: Un fallo en el circuito del teclado puede bloquear las pulsaciones sin apagar la imagen.
Prueba cada botón varias veces y con calma: a veces un contacto sucio simula un fallo total de la placa.
- 03
La caldera no responde al cambiar la temperatura o parece encenderse sola.
Causa: Un fallo en el circuito de esta placa puede descontrolar las órdenes de encendido.
Anota si el comportamiento cambia al mover el selector de temperatura: esto ayuda a distinguir un fallo de placa de un sensor averiado.
- 04
La pantalla muestra un código de error fijo que no desaparece ni reiniciando.
Causa: Si el circuito que genera el aviso está dañado, se queda mostrando el último código aunque la causa original ya no exista.
Apaga la caldera con el interruptor general, espera un minuto y vuelve a encenderla antes de considerar el código como real.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 12 | Interfaz de usuario o mando a distancia averiado. | El módulo de display/interfaz S1009000 falla (p. ej., humedad o electrónica dañada) y la caldera detecta avería de la interfaz; también puede verse afectada la comunicación con la placa principal. Verificar conexiones entre placa principal y tarjeta de interfaz, secar si hay humedad y, si persiste, sustituir el display. |
| 18 | Fallo en la interfaz de usuario. | Defecto propio de la tarjeta de display S1009000 (interfaz), identificado por la electrónica como fallo de la interfaz. Comprobar cableado/connexiones y, si no se resuelve, sustituir el módulo de display. |
| 20 | Interfaz de usuario no compatible con la caldera. | Se ha montado un display/interfaz S1009000 con revisión/código no acorde al equipo o no se ha reconfigurado tras el cambio, por lo que la caldera detecta incompatibilidad. Verificar ‘interface revision code’/‘boiler code’ en el menú de datos y montar la versión correcta o reconfigurar. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1009000
- Referencia de catálogo
- S1009000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica S1009000
¿Esta placa sirve para mi Saunier Duval ThemaClassic F 24 E?
¿Cuándo hay que cambiar esta placa con display de la Isotwin C 24 E?
¿Es la misma placa para la Isotwin C 24 E y la Isotwin F 24 E?
