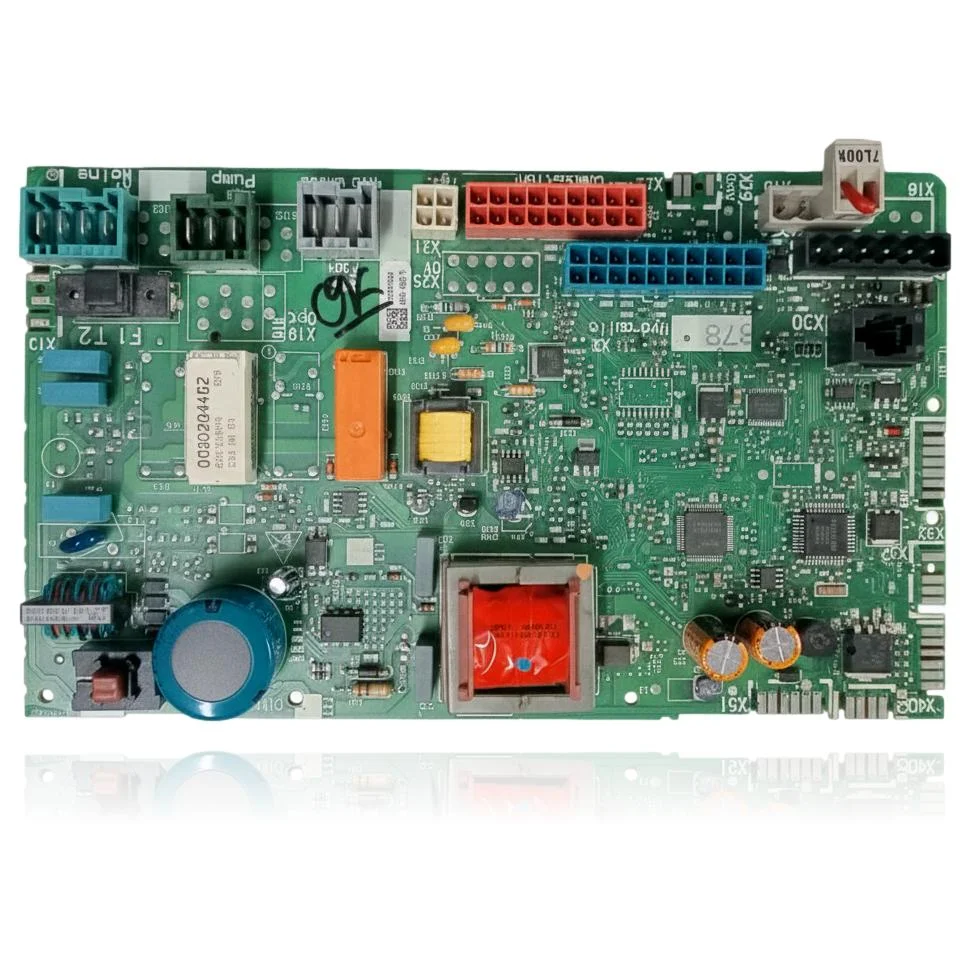

Placa Electrónica Saunier Duval Themafast Condens F30 A H ES Ref. 0010028087
La Placa Electrónica Saunier Duval Themafast Condens F30 A H ES Ref. 0010028087 es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden notar síntomas como la imposibilidad de encender la caldera o un comportamiento inusual en el funcionamiento. Esta placa es compatible con varios modelos de las gamas Thema Condens, Themafast Condens y Semia Condens, entre otros. Se recomienda sustituirla cuando se detecten los códigos de error F.63, F.64, F.65, F.67 o F.70.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0010028087
Placa electrónica con referencia 0010028087. 12 compatibilidades contrastadas: F25 y F25 A1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F25 | Thema Condens | Contrastada |
| Saunier Duval F25 A1 | Thema Condens | Contrastada |
| Saunier Duval AS 25 A | Thema Condens | Contrastada |
| Saunier Duval 25-A | Thema Condens | Contrastada |
| Saunier Duval 25-A R2 | Thema Condens | Contrastada |
| Saunier Duval 30-A | Thema Condens | Contrastada |
| Saunier Duval F25 | Themafast Condens | Contrastada |
| Saunier Duval F30 A1 | Themafast Condens | Contrastada |
| Saunier Duval 25-A | Themafast Condens | Contrastada |
| Saunier Duval 30-A | Themafast Condens | Contrastada |
| Saunier Duval F25 | Semia Condens | Contrastada |
| Saunier Duval Micra Plus Condens 25 | Hermann | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0010028087 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0010028087; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0010028087
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada, sin ningún signo de vida ni en pantalla ni en los indicadores.
Causa: La placa reparte la alimentación al resto de la electrónica; si falla, todo el equipo queda sin servicio.
Mira que llega corriente a la caldera y que no ha saltado ningún fusible o diferencial antes de dar la placa por estropeada.
- 02
La caldera pide calor pero la bomba, el ventilador o la válvula de gas no llegan a activarse.
Causa: La placa tiene un relé que da la orden final a esos componentes; si se queda pegado o se quema, no se ejecuta la señal de control.
Con un multímetro, mide si hay corriente en la salida del componente afectado cuando la caldera demanda calor, antes de sustituir la placa.
- 03
En el display salta un código de error que se repite cada poco tiempo, aunque se resetee la caldera.
Causa: La electrónica de control detecta algo fuera de rango en un sensor o actuador y bloquea el equipo para protegerlo.
Anota el código y revisa el componente al que hace referencia (sonda, presostato, sensor de llama) antes de cambiar la placa.
- 04
La caldera se para de golpe en mitad del funcionamiento y luego rearranca sin que se haya tocado nada.
Causa: Fallos intermitentes de contacto en la placa, típicos con el calentamiento y enfriamiento repetido, provocan estos cortes puntuales.
Mira si el corte se repite siempre en el mismo momento del ciclo de encendido antes de asumir que es la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM. | La memoria EEPROM de la placa principal está dañada/corrupta; si NTCs y cableado están correctos, la causa es la PCB. Verificar tensiones y, si persiste, reprogramar/cambiar la placa. |
| F.64 | Fallo en la electrónica / NTC. | Si las sondas NTC y su cableado no presentan cortos ni inversión, el defecto es de la electrónica de la placa (etapa de medida/procesado). Comprobar NTCs y continuidad; si ok, sustituir PCB. |
| F.65 | Fallo: temperatura de la electrónica. | La placa detecta sobretemperatura o su sensor interno/etapa de potencia está averiada. Verificar ventilación/temperatura y disipación; si todo es correcto, la causa es la PCB. |
| F.67 | Fallo: electrónica/llama. | El circuito de detección/control de llama en la placa es no plausible o defectuoso. Comprobar señal de ionización y toma de tierra; si son correctas, sustituir PCB. |
| F.70 | Código del producto no válido (DSN). | Tras sustituir pantalla y placa sin reajustar el DSN o con resistencia de codificación incorrecta, la placa bloquea el equipo. Verificar/ajustar DSN y resistencia; si no acepta, placa incorrecta/defectuosa. |
| F.32 | Fallo: ventilador. | Cuando motor y cableado están bien, el fallo puede ser de la placa (conector múltiple en PCB, salida/driver o control PWM). Verificar alimentación/señal desde la placa al ventilador; si no hay salida correcta, sustituir PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0010028087
- Referencia de catálogo
- 0010028087
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de etiqueta del relé naranja
- 0020204482
- Código secundario del relé
- 6041281R
- Código de fecha/lote del relé
- 233.06.03 / 808
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema Condens F25 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0010028087
¿Qué se puede leer en esta placa de la Themafast Condens?
¿Esta placa vale para una Saunier Duval Themafast Condens 30-A?
¿Para cuántos modelos es compatible la Placa Electrónica Saunier Duval Themafast Condens F30 A H ES Ref. 0010028087?
¿Cuáles son los códigos de error documentados para esta placa?
¿Qué referencia tiene esta placa electrónica?
¿Esta placa es compatible con la gama ’Thema Condens’?
