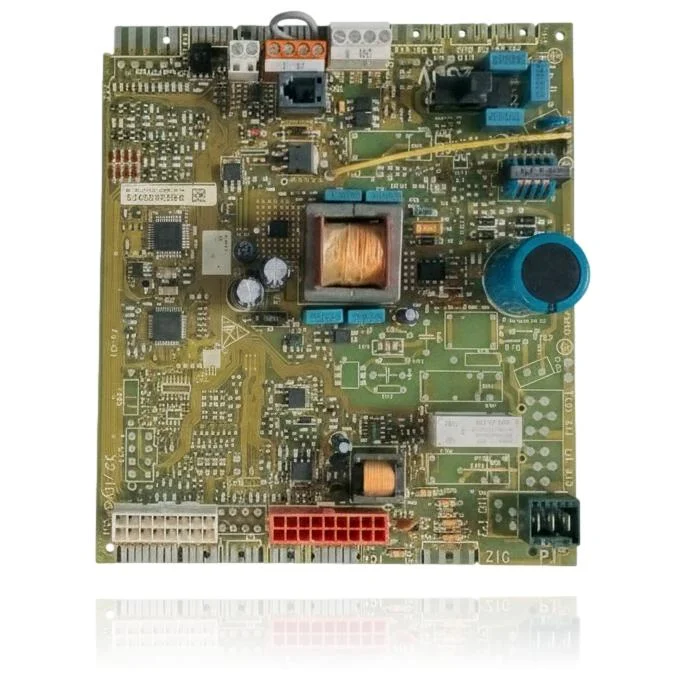

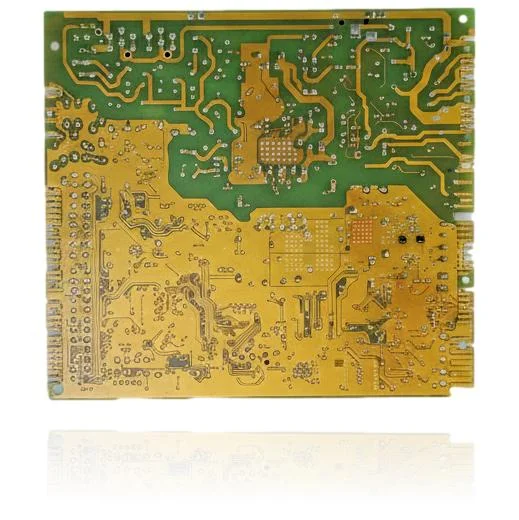

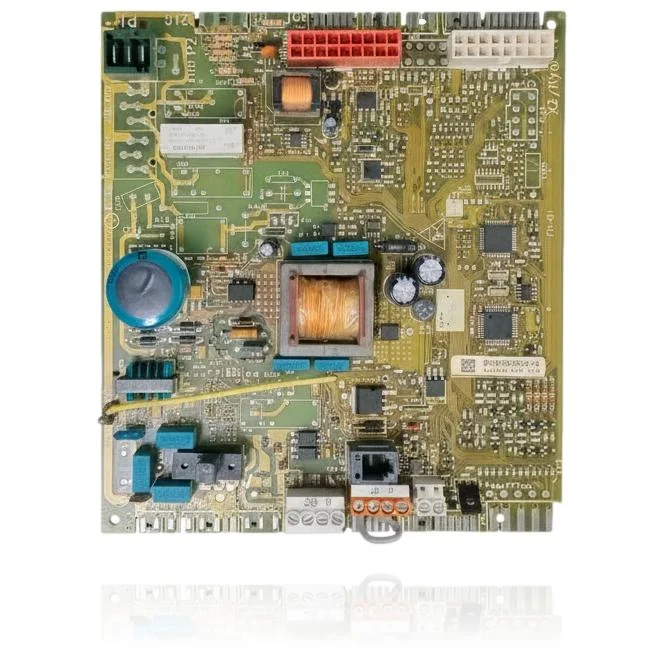

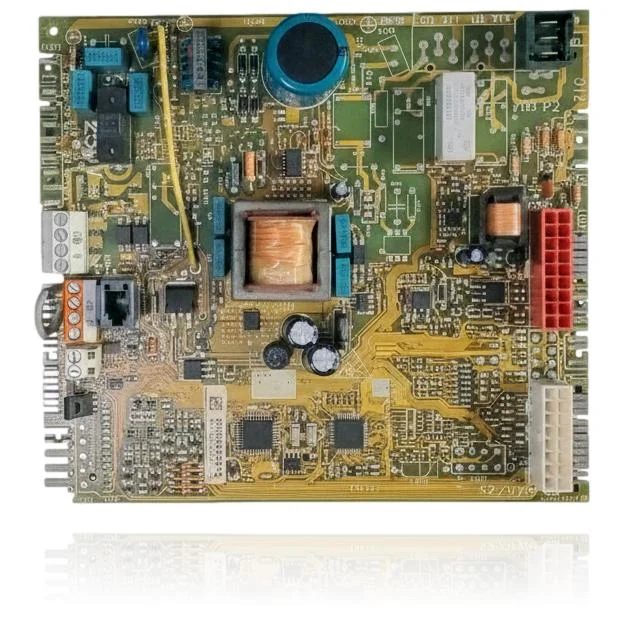

Placa Electrónica Principal Saunier Duval Thema Condens F24E Ref. 0020018478
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Principal Saunier Duval Thema Condens F24E Ref. 0020018478 se encarga de controlar el encendido y la modulación del quemador, así como el funcionamiento de la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático, pudiendo mostrar códigos de error como F11, F13 o F20. Esta placa es compatible con los modelos Thema Condens F24 y F24E, así como con Themafast Condens F24, F24E, F30 y F30E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla si experimentas estos problemas de funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020018478
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020018478
Placa electrónica con referencia 0020018478. Seis compatibilidades contrastadas: F24 y F24E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F24 | Thema Condens | Contrastada |
| Saunier Duval F24E | Thema Condens | Contrastada |
| Saunier Duval F24 | Themafast Condens | Contrastada |
| Saunier Duval F24E | Themafast Condens | Contrastada |
| Saunier Duval F30 | Themafast Condens | Contrastada |
| Saunier Duval F30E | Themafast Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020018478 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020018478; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020018478
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal: pantalla apagada, sin pilotos, como desconectada.
Causa: La placa distribuye la alimentación de 230V al resto del equipo; si falla, no llega corriente a nada más.
Mira el fusible general y asegúrate de que el interruptor de la caldera está en posición de encendido antes de cambiar la placa.
- 02
El mando remoto no responde ni muestra datos, aunque la caldera funciona si la manejas desde el propio panel.
Causa: La placa incluye el módulo que se comunica con el mando remoto; si ese circuito falla, el mando queda sin respuesta aunque el resto funcione.
Revisa la conexión y el cableado del mando remoto en el panel antes de pensar que la placa está averiada.
- 03
La caldera se para sola a mitad de un ciclo de calefacción o ACS sin motivo aparente.
Causa: Un fallo intermitente en el microprocesador o sus condensadores puede provocar cortes inesperados del ciclo.
Mira si el corte coincide con el arranque de otro electrodoméstico en la misma línea eléctrica, porque una caída de tensión también puede causarlo.
- 04
La caldera modula mal: pasa de mínima a máxima potencia de forma brusca, sin transición suave.
Causa: La placa regula la modulación de la llama según las señales que recibe; un fallo en esa gestión provoca saltos bruscos en vez de una transición suave.
Observa si el comportamiento cambia según la demanda (calefacción o ACS) para determinar si el fallo es de la placa o de la válvula de gas.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F11 | Fallo de conexión con la interfaz de usuario (no llega señal a la placa principal). | La placa principal puede no recibir/interpretar el bus de la interfaz; verifica continuidad y tensiones entre interfaz y placa (cableado/eBUS/5 V). Si conexiones y UI son correctas y persiste, la placa principal está implicada. |
| F13 | Fallo/conexión del circuito impreso principal (placa electrónica principal). | Defecto en la PCB o en sus conexiones provoca pérdida de comunicación/control; revisa conectores y mazos. Si el cableado está bien y el error sigue, un técnico debe confirmar si procede sustituir la placa (ref. 0020018478). |
| F20 | Incompatibilidad de software (interfaz/placa principal o código de producto incorrecto). | Desajuste entre la interfaz y la placa principal o codificación de producto errónea bloquea la caldera; comprueba compatibilidad y el ‘código de producto’ en parámetros. Si la UI es correcta y el fallo persiste, la placa principal puede ser la causante. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020018478
- Referencia de catálogo
- 0020018478
- SKU interno Uniclima
- PLSA112X
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 10 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Conectores identificados en la placa
- 24V, 230V, PW-02, X2/HY0
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Themafast Condens F24E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020018478
¿Sirve esta placa también para la Themafast Condens F24ME?
