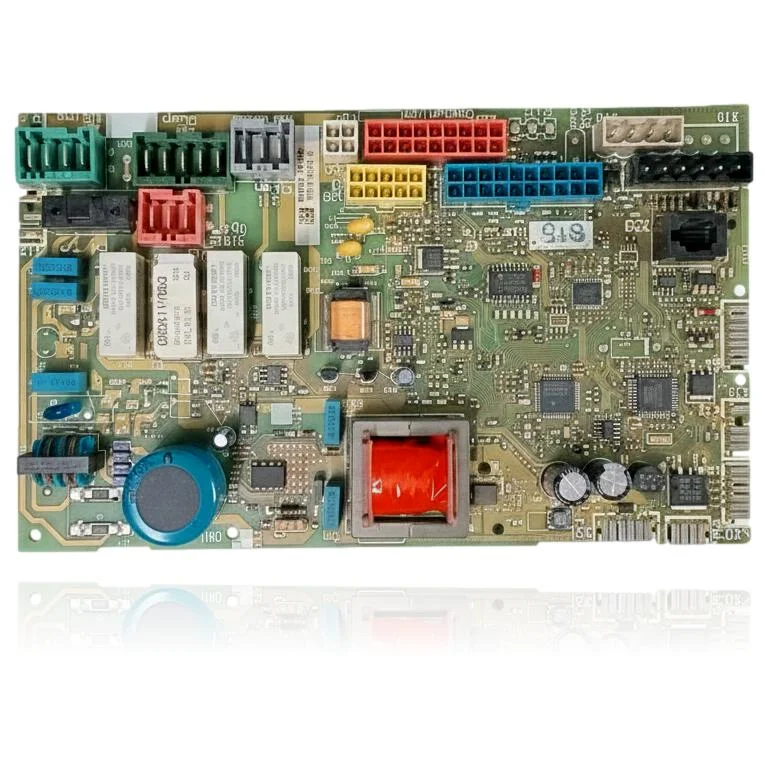

Placa Electrónica Principal Saunier Duval Isofast Condens F35 A 1 Ref. 0020212697
La Placa Electrónica Principal Saunier Duval Isofast Condens F35 A 1 es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los códigos de error asociados incluyen F.63, F.64, F.65 y F.67, que indican problemas específicos en la electrónica de la caldera. Esta placa es compatible con modelos de la gama Isofast Condens, como el Isofast Condens F35 A/1, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos síntomas de mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020212697
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020212697
Placa electrónica con referencia 0020212697. Una compatibilidad contrastada: Isofast Condens F35 A/1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast Condens F35 A/1 | Isofast Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020212697 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020212697; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020212697
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, ni el piloto se activa.
Causa: Si la placa no funciona, no se puede iniciar la caldera, aunque reciba corriente.
Revisa el fusible interno de la placa y asegúrate de que recibe 230V antes de cambiarla.
- 02
Aparece un código de error diferente con frecuencia, sin repetirse.
Causa: Una placa dañada puede activar protecciones de seguridad de manera aleatoria por fallos en sus lecturas.
Anota los códigos durante unos días: si no hay un patrón, lo más probable es que el problema esté en la placa.
- 03
El mando a distancia o el termostato no se conectan con la caldera.
Causa: La placa contiene el módulo de comunicación; si falla, la caldera no recibe órdenes externas.
Prueba el mando en otra instalación si puedes, o revisa las pilas y el cableado del bus.
- 04
La caldera arranca pero se apaga a los pocos segundos sin modular.
Causa: La placa puede interrumpir el encendido antes de que la llama se estabilice.
Asegúrate de que no hay un error de ionización o presión en la pantalla que indique otro problema antes de cambiar la placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.63 | Fallo de la memoria EEPROM del control electrónico de la caldera. | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.64 | Fallo en la electrónica relacionado con la entrada de sondas NTC. | El procesado de la señal NTC lo hace la placa; descartado el cortocircuito en la sonda NTC de ida/retorno (medir resistencia de la sonda), la causa restante documentada es fallo de la propia electrónica/placa. |
| F.65 | Fallo por temperatura de la electrónica (sobrecalentamiento de la placa). | Lo detecta y lo provoca la propia placa electrónica; verificar primero que no haya una fuente externa de calor anómalo y, descartada, el código indica fallo de la electrónica/placa. |
| F.67 | Fallo de electrónica/llama: señal de llama no plausible para el control. | El circuito de detección y validación de la señal de llama está en la placa; cuando la señal recibida no es plausible y se descarta el electrodo de ionización, la causa documentada es fallo de la electrónica/placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020212697
- Referencia de catálogo
- 0020212697
- SKU interno Uniclima
- PLCIFSTF351X
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 240 Vac
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast Condens F35 A/1 (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020212697
¿Para qué otras calderas además de la Isofast Condens F35 A/1 vale esta placa Ref. 0020212697?
