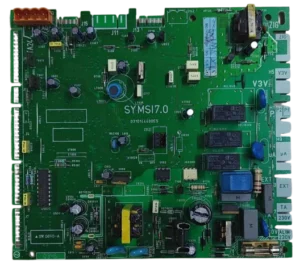

Placa Electrónica Saunier Duval Isofast F35 EA Ref. 0310144400E5
Placa Electrónica Saunier Duval Isofast F35 EA Ref. 0310144400E5, es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de manera errática, lo que puede derivar en códigos de error como F12, F13 o F20. Esta placa es compatible con modelos de la gama Isofast, como el Isofast F35 EA y el Isofast F30 EA, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente fallos de funcionamiento o errores recurrentes.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0310144400E5
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0310144400E5
Placa electrónica con referencia 0310144400E5. Cuatro compatibilidades contrastadas: Isofast F35 EA y Isofast F30 EA.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast F35 EA | Isofast | Contrastada |
| Saunier Duval Isofast F30 EA | Isofast | Contrastada |
| Saunier Duval Isofast F35 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isofast F30 E H-MOD | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0310144400E5 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0310144400E5; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0310144400E5
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca y en el display no aparece nada
Causa: Puede haber fallado el transformador o la etapa de alimentación de la placa
Verifica que llega corriente a la caldera y revisa el fusible de la placa antes de cambiarla
- 02
Salta un código de error relacionado con la presión o la temperatura aunque los valores parecen correctos
Causa: La placa puede estar interpretando mal la señal de la sonda correspondiente
Mide con un óhmetro la sonda implicada antes de dar la placa por defectuosa
- 03
La caldera calienta pero deja de modular, siempre funciona a la misma potencia
Causa: La etapa de control de modulación de la placa puede haber dejado de variar la señal hacia el quemador
Comprueba que el fallo persiste en varios modos de funcionamiento antes de sustituir la placa
- 04
El termostato de ambiente no consigue arrancar la caldera aunque pide calor
Causa: La entrada de la placa que recibe la demanda del termostato puede no estar respondiendo
No puentees contactos ni alimentes componentes directamente para probarlos. Solicita a un técnico que compruebe la causa conforme al manual del modelo y su revisión, sin anular las protecciones. El síntoma o código no confirma por sí solo que esta pieza esté averiada.
- 05
La caldera no enciende: el termostato de ambiente parpadea con el código 01 o 04.
Causa: El quemador no enciende o la llama no se detecta. Puede haber falta de gas.
Pulsa la tecla del termostato y sigue sus indicaciones. Si vuelve a salir, que lo revise un técnico.
- 06
La caldera no enciende: sale el código F28 (fallo de encendido).
Causa: Encendido fallido: puede ser gas, encendido, electrodo o placa.
Que lo revise un técnico.
- 07
La caldera se apaga en marcha y no vuelve a encender (código F29).
Causa: Corte de gas, recirculación de humos, condensados o toma de tierra defectuosa.
Que lo revise un técnico.
- 08
La caldera no enciende al arrancar y aparece F.28.
Causa: Gas insuficiente, sifón de condensados obstruido o encendido fallido.
Que un técnico revise el gas, el sifón y el electrodo. No tocar la llave de gas.
- 09
La llama se apaga durante el funcionamiento y la caldera intenta encender varias veces.
Causa: Electrodo de ionización sucio, recirculación de humos o corte de gas.
Que un técnico revise el electrodo, los humos y el suministro de gas.
- 10
Aparece F.00, F.01, F.10 o F.11 en la pantalla.
Causa: Conector de la sonda flojo, mazo de cables interrumpido o sonda NTC averiada.
Que un técnico revise primero los conectores y después la sonda.
- 11
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F12 | Fallo circuito impreso principal (conexión PCB ↔ interfaz). | La placa electrónica principal no establece/recibe comunicación con el cuadro de mando (fallo interno de la PCB o de sus tensiones auxiliares). Verificar 230 V de entrada y 5/12 V en la placa, continuidad del mazo interfaz–PCB y, si la interfaz y el cableado están OK, sustituir la placa. |
| F13 | Fallo circuito impreso principal. | Defecto interno de la placa (soldaduras frías, relés/controlador, alimentación) que provoca pérdida de gestión/comunicación. Comprobar tensiones en PCB, inspección visual y descartar interfaz y mazo; si persiste, sustituir la placa. |
| F20 | Incompatibilidad de software (interfaz ↔ placa/código de producto). | Tras cambiar placa o display con versión/código no compatibles, la PCB bloquea por desajuste de software. Verificar variantes/código de producto y versiones en etiqueta/menú técnico, reconfigurar o montar placa compatible. |
| F.28 | Fallo en el arranque: el encendido no se completa. | Código con punto, propio de las Isofast Condens. Puede deberse al gas, al encendido o a la placa; que lo revise un técnico. |
| F00 | Sonda de temperatura de ida (NTC2) desconectada. | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F01 | Sonda de temperatura de retorno (NTC5) desconectada. | Igual que el F00: revisa el conector y, si sigue, que lo revise un técnico. |
| F27 | Fallo en la detección de la llama: el control de llama no es fiable. | Si sale al encender o al apagar, que lo revise un técnico: puede ser humedad en la electrónica o el control de llama. |
| F29 | Pérdida de llama durante el funcionamiento. | Si se repite, que lo revise un técnico: puede ser un corte de gas, recirculación de humos o una toma de tierra defectuosa. |
| F61 | Fallo de activación de la válvula de gas. | Que lo revise un técnico: puede ser el cableado de la válvula, sus bobinas o la electrónica. |
| F62 | La válvula de gas no cierra a tiempo tras apagarse la llama. | Que lo revise un técnico: la válvula de gas o la electrónica son los sospechosos. |
| F.10 | Cortocircuito en la sonda de temperatura de ida (entrada). | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
| F.11 | Cortocircuito en la sonda de temperatura de retorno. | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0310144400E5
- Referencia de catálogo
- 0310144400E5
- SKU interno Uniclima
- PLSA110
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código impreso en placa
- 0310144400E5
- Serigrafía
- SYMSI7.0
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast F35 EA (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0310144400E5
¿Qué código tengo que localizar en mi placa para confirmar que es la 0310144400E5?
¿Vale esta placa para la Saunier Duval Isofast F30 E-A?
¿Sirve la Ref. 0310144400E5 para la Isofast F35 E H-MOD?
¿Cuándo hay que cambiar esta placa en la Isofast Condens F35 E?
