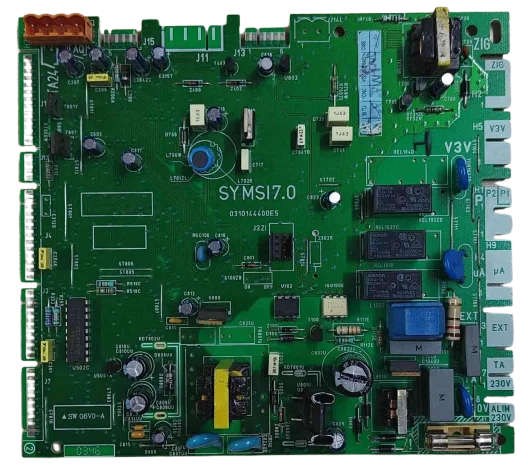

Carte electronique Saunier Duval Isofast F35 EA Ref. 0310144400E5
Platine électronique Saunier Duval Isofast F35 EA Réf. 0310144400E5, est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, ce qui peut entraîner des codes d'erreur tels que F12, F13 ou F20. Cette platine est compatible avec des modèles de la gamme Isofast, comme l'Isofast F35 EA et l'Isofast F30 EA, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de la remplacer lorsqu'elle présente des pannes de fonctionnement ou des erreurs récurrentes.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 0310144400E5
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 0310144400E5
Carte électronique avec référence 0310144400E5. Quatre compatibilités vérifiées : Isofast F35 EA et Isofast F30 EA.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Isofast F35 EA | Isofast | Contraste |
| Saunier Duval Isofast F30 EA | Isofast | Contraste |
| Saunier Duval Isofast F35 E H-MOD | Isofast | Contraste |
| Saunier Duval Isofast F30 E H-MOD | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0310144400E5 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0310144400E5. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 0310144400E5
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne démarre pas et rien n'apparaît sur l'afficheur.
Cause : Il se peut que le transformateur ou l'étage d'alimentation de la carte ait échoué.
Vérifiez que le courant arrive à la chaudière et contrôlez le fusible de la carte avant de la remplacer.
- 02
Un code d'erreur lié à la pression ou à la température apparaît même si les valeurs semblent correctes.
Cause : La carte peut mal interpréter le signal de la sonde correspondante.
Mesurez avec un ohmmètre la sonde concernée avant de déclarer la carte défectueuse.
- 03
La chaudière chauffe mais cesse de moduler, elle fonctionne toujours à la même puissance.
Cause : L'étape de contrôle de modulation de la carte peut avoir cessé de faire varier le signal vers le brûleur.
Vérifiez que la panne persiste en plusieurs modes de fonctionnement avant de remplacer la carte.
- 04
Le thermostat d'ambiance n'arrive pas à démarrer la chaudière bien qu'il demande de la chaleur.
Cause : L'entrée de la carte qui reçoit la demande du thermostat peut ne pas répondre.
Ne court-circuitez pas les contacts ni n'alimentez directement les composants pour les tester. Demandez à un technicien de vérifier la cause conformément au manuel du modèle et à sa révision, sans annuler les protections. Le symptôme ou le code ne confirme pas à lui seul que cette pièce soit défectueuse.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F12 | Panne du circuit imprimé principal (liaison PCB ↔ interface). | La carte électronique principale n'établit/ne reçoit pas la communication avec le tableau de commande (panne interne de la PCB ou de ses tensions auxiliaires). Vérifiez le 230 V d'entrée et le 5/12 V sur la carte, la continuité du faisceau interface–PCB et, si l'interface et le câblage sont OK, remplacez la carte. |
| F13 | Panne du circuit imprimé principal. | Défaut interne de la carte (soudures froides, relais/contrôleur, alimentation) provoquant une perte de gestion/communication. Vérifiez les tensions sur la PCB, faites une inspection visuelle et écartez l'interface et le faisceau ; si le défaut persiste, remplacez la carte. |
| F20 | Incompatibilité logicielle (interface ↔ carte/code produit). | Après remplacement de la carte ou de l'afficheur avec une version/un code non compatibles, la PCB se bloque pour cause de désaccord logiciel. Vérifiez les variantes/le code produit et les versions sur l'étiquette/le menu technique, reconfigurez ou montez une carte compatible. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 0310144400E5
- Référence catalogue
- 0310144400E5
- SKU interne Uniclima
- PLSA110
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code imprimé sur la plaque
- 0310144400E5
- Sérigraphie
- SYMSI7.0
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Isofast F35 EA (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0310144400E5
Quel code dois-je localiser sur ma carte pour confirmer qu'il s'agit de la 0310144400E5 ?
Cette carte est-elle compatible avec la Saunier Duval Isofast F30 E-A ?
La référence 0310144400E5 est-elle compatible avec l'Isofast F35 E H-MOD ?
Quand faut-il changer cette carte dans l'Isofast Condens F35 E ?
