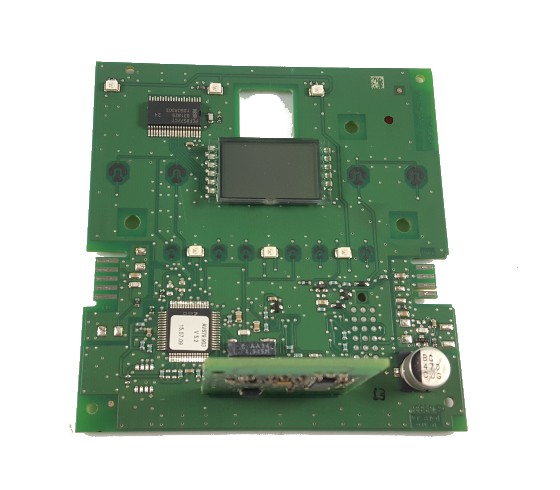

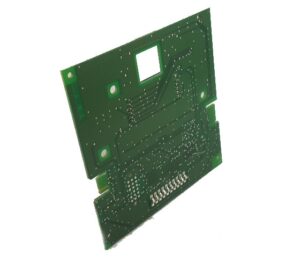

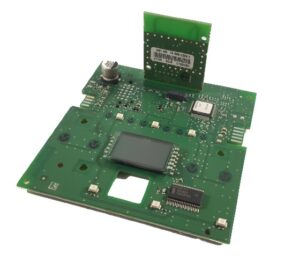

Carte afficheur electronique Saunier Duval Isofast Condens F35E Ref. S1072300
La Carte Électronique Saunier Duval Isofast Condens F35E est un élément fondamental de la chaudière qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités. Si cette pièce tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou fonctionner de manière erratique, présentant des codes d'erreur tels que F12, F18 ou F13. Elle est compatible avec plusieurs modèles, y compris l'Isofast Condens F30E et F35E, ainsi que ceux de la gamme Isofast et Isomax. Il est recommandé de la remplacer en cas de symptômes de mauvais fonctionnement ou d'erreurs sur l'afficheur.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence S1072300
Carte électronique avec référence S1072300. Sept compatibilités vérifiées : F 30 E et F 35 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Contraste |
| Saunier Duval F 35 E | Isofast Condens | Contraste |
| Saunier Duval F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval F 35 EA | Isofast | Contraste |
| Saunier Duval F 35 E | Isomax | Contraste |
| Saunier Duval Condens F 35 E | Isomax | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S1072300 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1072300. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique S1072300
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur ne s'allume pas, bien qu'on remarque que la chaudière est sous tension.
Cause : La carte gère l'affichage ; si elle tombe en panne, la chaudière peut continuer à fonctionner mais sans rien afficher.
Regardez le connecteur ou le câble qui relie cette carte à la carte de puissance ; un lâche donne le même symptôme.
- 02
Les boutons du panneau ne répondent pas ou il faut les appuyer plusieurs fois pour qu'ils réagissent.
Cause : Le clavier et la lecture des pulsations dépendent de cette carte ; s'il se dégrade, il perd en sensibilité.
Nettoyez le contact des boutons avec un chiffon sec et essayez à nouveau avant de remplacer toute la carte.
- 03
L'afficheur montre un code d'erreur fixe qui ne disparaît pas même après avoir réinitialisé la chaudière.
Cause : Un défaut dans le circuit de cette carte peut rester bloqué en affichant un code même si la cause réelle n'est plus présente.
Notez le code exact et coupez l'alimentation 2-3 minutes avant de jeter cette carte ; certains blocages nécessitent une coupure plus longue pour se nettoyer.
- 04
L'afficheur clignote, s'éteint et se rallume de manière intermittente.
Cause : Un défaut d'alimentation interne de cette carte provoque des microcoupures dans l'affichage.
Vérifiez que la connexion de cette carte avec le reste de la chaudière est bien emboîtée et sans jeu avant de la remplacer.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F12 | Absence de signal de l'interface utilisateur | Oui — cela pointe vers ce module d'afficheur/interface ou vers son câble de connexion avec la carte principale. |
| F18 | Défaut de l'interface utilisateur | Oui — cela correspond à ce module d'afficheur/commande. |
| F13 | Défaut du circuit imprimé principal | Non — ce code concerne la carte PRINCIPALE (autre pièce), pas cet afficheur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval S1072300
- Référence catalogue
- S1072300
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval F 35 E H-MOD (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique S1072300
Cette carte électronique Réf. S1072300 est-elle compatible avec ma chaudière Saunier Duval Isofast Condens F35E ?
Quels autres modèles sont compatibles avec la carte écran S1072300 ?
Quels codes d'erreur sont documentés pour cette carte ?
Où puis-je trouver plus d'informations sur la référence de cette carte ?
Combien de modèles au total sont compatibles avec cette carte ?
