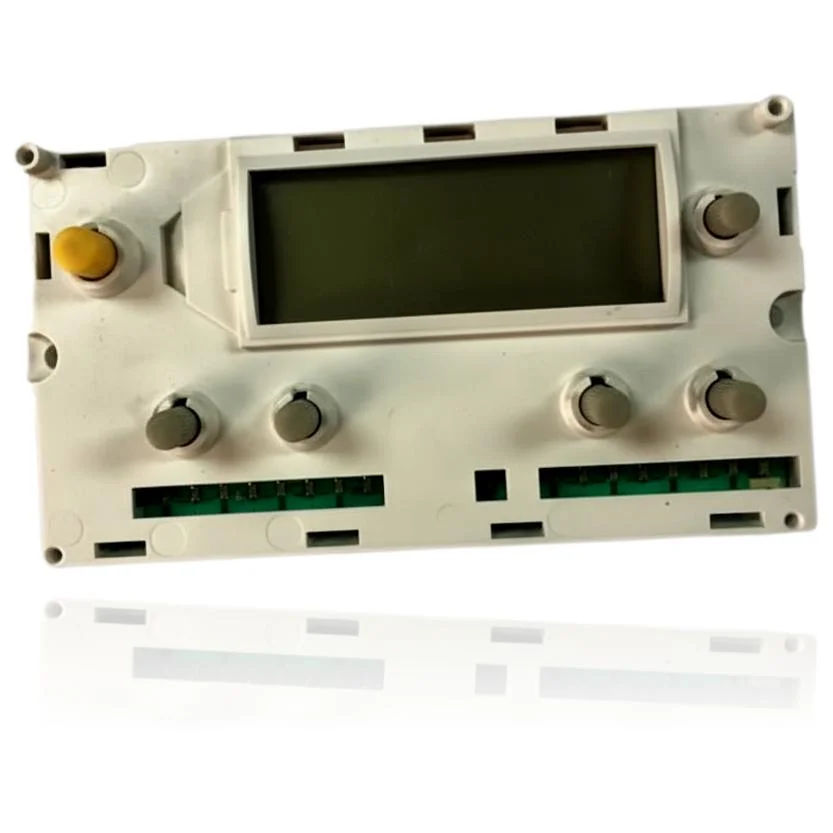

Module Afficheur Saunier Duval Carte Commande Isomax F28 E2 Ref. 05721000
La carte électronique de contrôle du Module Écran Saunier Duval Placa Mando Isomax F28 E2 gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou présenter un comportement erratique. Les utilisateurs peuvent remarquer des problèmes tels que l'apparition des codes d'erreur F12, F18 ou F13. Elle est montée sur les chaudières des gammes Isofast et Isomax, y compris des modèles comme C 28 E, F 28 E et C 28 E2, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de la remplacer lorsque ces symptômes ou erreurs se présentent.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 05721000
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 05721000
Carte électronique avec référence 05721000. 14 compatibilités vérifiées : C 28 E et C 28 E1.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contraste |
| Saunier Duval C 28 E1 | Isofast | Contraste |
| Saunier Duval C 28 E NOx | Isofast | Contraste |
| Saunier Duval C 28 E1 NOx | Isofast | Contraste |
| Saunier Duval C 35 E | Isofast | Contraste |
| Saunier Duval C 35 E1 | Isofast | Contraste |
| Saunier Duval F 28 E | Isofast | Contraste |
| Saunier Duval F 28 E1 | Isofast | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
| Saunier Duval F 35 E1 | Isofast | Contraste |
| Saunier Duval C 28 E | Isomax | Contraste |
| Saunier Duval C 28 E2 | Isomax | Contraste |
| Saunier Duval F 28 E | Isomax | Contraste |
| Saunier Duval F 28 E2 | Isomax | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 05721000 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05721000. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 05721000
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le couvercle arrière du module ne se ferme pas bien ou s'est détaché de ses clips.
Cause : Les languettes en plastique qui maintiennent le boîtier se cassent avec le temps et les variations de température.
Vérifiez chaque clip séparément avec une lampe de poche ; parfois, il suffit de renforcer un seul.
- 02
Le module vibre ou fait du bruit comme du plastique lâche lorsque la chaudière est en marche.
Cause : Sans le boîtier bien enclenché, la carte et les connecteurs à l'intérieur perdent leur maintien et vibrent avec la pompe et le ventilateur.
Avec la chaudière arrêtée, vérifiez si le module se déplace en le pressant doucement.
- 03
On observe de l'humidité près du module et, de temps en temps, la chaudière tombe en panne ou se bloque sans raison apparente.
Cause : Un boîtier fissuré ou mal fermé laisse entrer l'humidité dans l'électronique.
Vérifiez les fissures, les bavures ou les zones blanchâtres sur le plastique avant de supposer que la défaillance provient de l'électronique intérieure.
- 04
Il manque un morceau de plastique ou il y a une fissure visible à l'arrière du module.
Cause : Un coup lors d'une manipulation ou d'un démontage précédent a pu endommager le boîtier.
Photographiez la zone endommagée et comparez-la avec le schéma avant de demander la pièce, pour confirmer qu'il s'agit de ce boîtier et non d'une autre partie du module.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F12 | Absence de signal de l'interface utilisateur | Oui — cela pointe vers ce module d'afficheur/interface ou vers son câble de connexion avec la carte principale. |
| F18 | Défaut de l'interface utilisateur | Oui — cela correspond à ce module d'afficheur/commande. |
| F13 | Défaut du circuit imprimé principal | Non — ce code concerne la carte PRINCIPALE (autre pièce), pas cet afficheur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 05721000
- Référence catalogue
- 05721000
- SKU interne Uniclima
- MODXF28E
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 4 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval F 28 E (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 05721000
Cette carcasse convient-elle également pour une Isofast C 28 E ?
