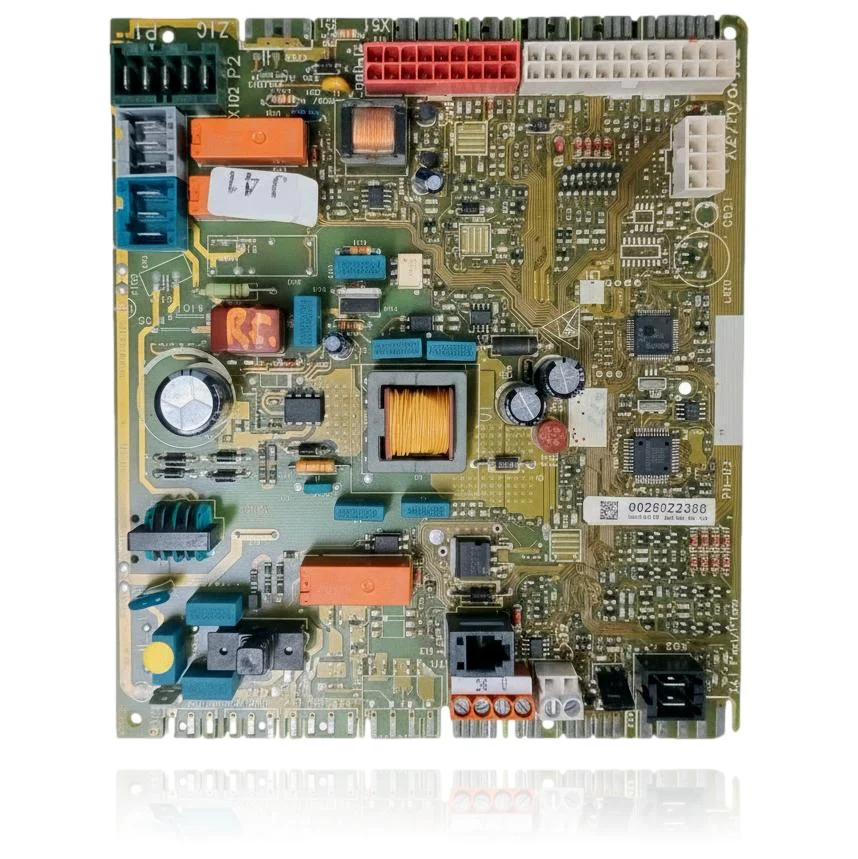

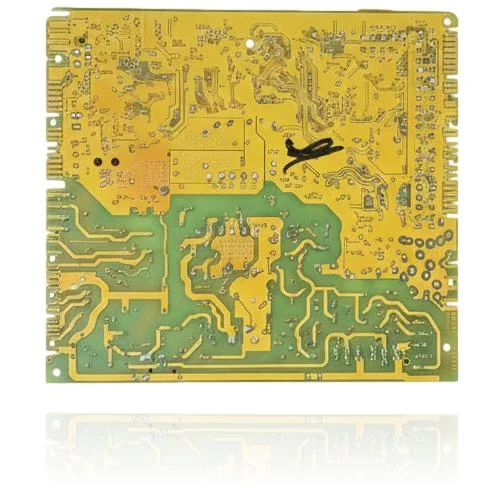

Placa Electrónica Saunier Duval Isomax F 35 H MOD Ref. 0020048284
La Placa Electrónica Saunier Duval Isomax F 35 H MOD Ref. 0020048284 es un componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática, presentando códigos de error como el 13 o el 20. Esta placa es compatible con modelos de la gama Isomax, como el Isomax F 35 H-MOD, y también se puede encontrar en calderas de la gama Isotwin, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten los síntomas mencionados o al recibir los códigos de error asociados.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020048284
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020048284
Placa electrónica con referencia 0020048284. Tres compatibilidades contrastadas: Isomax F 35 H-MOD y Isotwin C 25 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isomax F 35 H-MOD | Isomax | Contrastada |
| Saunier Duval Isotwin C 25 E | Isotwin | Contrastada |
| Saunier Duval Isotwin C 30 E | Isotwin | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020048284 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020048284; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020048284
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no responde a ninguna orden, ni desde el panel ni desde el termostato
Causa: La placa electrónica ejecuta las órdenes de encendido y regulación; si falla, la caldera no funciona
Confirma que llega corriente a la caldera y que el fusible de la placa está en buen estado
- 02
La caldera se para sola en mitad del funcionamiento y hay que rearmarla para que vuelva a arrancar
Causa: La placa ordena los cortes de seguridad al detectar anomalías en sus circuitos de control
Anota en qué momento se para, al arrancar, al modular o con agua caliente, para identificar qué zona del circuito puede estar fallando antes de cambiarla
- 03
Aparece un código de error en el display que no coincide con ninguna avería conocida en el manual
Causa: Un fallo interno de la placa puede generar códigos erróneos al no interpretar bien la señal de sus sensores
Rearma la caldera una o dos veces y comprueba si el código se repite: si cambia cada vez, es más probable que sea un fallo de la placa que de un componente específico
- 04
Se ha perdido la comunicación entre el mando y la caldera, o los botones no hacen nada
Causa: La placa gestiona la comunicación entre el panel de mandos y el resto de la caldera
Apaga y enciende la caldera desde el interruptor general, no solo desde el panel, y espera un minuto antes de descartar la placa
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 13 | Fallo circuito impreso principal (placa electrónica). | Defecto en la PCB principal o en sus conexiones provoca pérdida de control/lecturas. Verificar alimentación y mazo de cables, conexiones con el panel/interface; si persiste, probar o sustituir la placa. |
| 20 | Fallo de comunicación/compatibilidad entre interfaz de usuario y circuito principal (software/codificación). | Tras sustitución o desajuste, la placa y la pantalla no comparten código de producto o protocolo; la PCB bloquea el equipo. Verificar codificación de producto y bus (MMI/eBUS), revisar cableado y, si no se corrige reprogramando, sustituir PCB o interfaz. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020048284
- Referencia de catálogo
- 0020048284
- SKU interno Uniclima
- PLSA111X
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isomax F 35 H-MOD (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020048284
¿Vale esta placa para una Saunier Duval Isotwin C 25 E?
¿Qué función cumple esta placa en la Saunier Duval Isomax F 35 H MOD?
