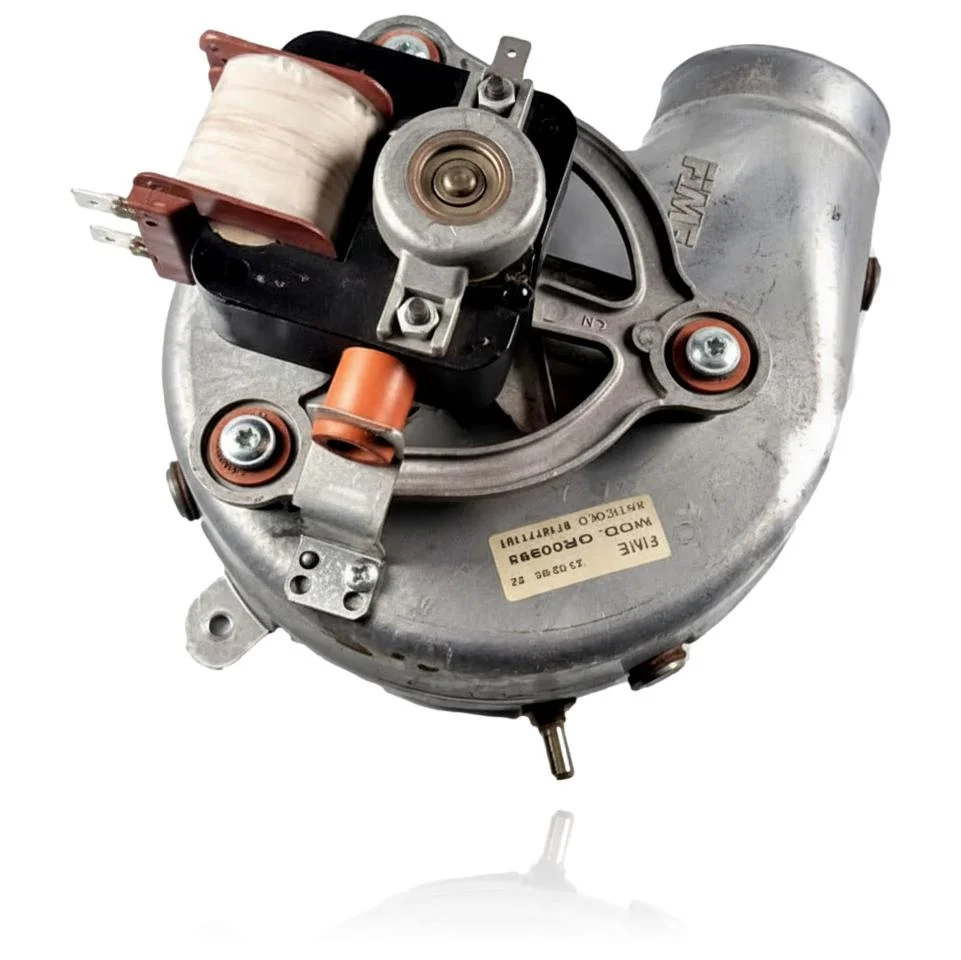

Junkers Euromaxx ZWC24-1MF2A23 Fime Ref. 87167711010 Abluftventilator

Extractor FIME für Junkers Euromaxx und Cerastar Heizkessel, mit dem Hersteller in das Gehäuse gegossen. Funktioniert bei 230-240V, 50Hz und 38W, mit CE-Kennzeichnung. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die Abgasführung fehlerhaft ist, übermäßige Geräusche verursacht oder der Heizkessel aufgrund eines Zugfehlers blockiert.

Teileart: Abgasgebläse
Zustand: Generalüberholt
Katalogreferenz: 87167711010
Garantie: 1 Jahr

inkl. MwSt. Lager · 4 Stk.

Kompatibilität

Junkers Heizkessel kompatibel mit der Referenz 87167711010

Extractor mit der Referenz 87167711010. Sechs nachgewiesene Kompatibilitäten: ZWC24-1MFA23 und ZWC24-1MFA31.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Junkers ZWC24-1MFA23	Junkers Euromaxx ZWC 24	Kontrastiert
Junkers ZWC24-1MFA31	Junkers Euromaxx ZWC 24	Kontrastiert
Junkers ZWC24-1MF2A23	Junkers Euromaxx ZWC 24	Kontrastiert
Junkers ZWC24-1MF2A31	Junkers Euromaxx ZWC 24	Kontrastiert
Junkers ZC24-1MFA23	Junkers Euromaxx ZC 24	Kontrastiert
Junkers ZC24-1MFA31	Junkers Euromaxx ZC 24	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie kann man überprüfen, ob die Ref. 87167711010 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87167711010 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose beim Abluftventilator 87167711010 erfordern

Der Abzug entfernt die Verbrennungsgase mit Zwangsabsaugung. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und zeigt einen Fehler im Zusammenhang mit dem Zug oder dem Rauchdruckschalter an.
Ursache: Der Abzug erzeugt nicht den notwendigen Unterdruck, damit der Rauchdruckschalter den Startkontakt schließt.
Überprüfen Sie, ob die Silikonschläuche des Rauchdruckschalters nicht locker, rissig oder verstopft sind, bevor Sie in Betracht ziehen, dass der Abluftventilator defekt ist.
02
Der Extractor gibt ein metallisches Reibegeräusch von sich oder vibriert beim Drehen.
Ursache: Das Laufrad könnte schmutzig sein oder das Lager könnte durch den kontinuierlichen Gebrauch abgenutzt sein.
Drehe das Laufrad von Hand, während der Kessel ausgeschaltet ist; wenn du Reibung oder Ungleichgewicht spürst, überprüfe, ob sichtbarer Ruß zu reinigen ist.
03
Der Kessel zündet, blockiert jedoch nach wenigen Sekunden mit einem Abgasfehlercode.
Ursache: Ein Abzug, der an Leistung verliert, hält den erforderlichen Durchfluss für die Sicherheit nicht aufrecht, und die Steuerung schaltet das Gas ab.
Überprüfen Sie, ob Strom am Anschluss des Abzugs ankommt, wenn der Heizkessel versucht zu starten, um ein Problem mit der Verkabelung oder der Platine auszuschließen.
04
Der Abluftventilator startet überhaupt nicht, wenn ich versuche, ihn einzuschalten.
Ursache: Der Motor könnte defekt sein oder, falls er einen Anlaufkondensator hat, könnte dieser defekt sein.
Überprüfen Sie, ob Strom zum Abluftventilator fließt, wenn der Zündversuch unternommen wird; wenn Strom ankommt und er nicht reagiert, ist der Motor als defekt bestätigt.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
C7	Kein Signal der Gebläsedrehzahl.	Das Abgasgebläse (Fime-Gebläse) dreht nicht oder liefert das Tachosignal nicht an die Heatronic; Versorgung des Motors und Vorhandensein der Drehzahlimpulse an seinem Stecker prüfen, ebenso die Verkabelung/den integrierten Sensor des Gebläses.
C6	Der Druckschalter schließt nicht.	Wenn das Abgasgebläse nicht genügend Unterdruck/Zug erzeugt, schaltet der Luftdruckwächter nicht um; prüfen, ob das Gebläse anläuft und Luft bewegt, den Unterdruck mit einem Manometer messen und die Schläuche zum Druckwächter sowie das Gebläse/die Verkabelung selbst überprüfen.
C1	Der Druckwächter hat während des Betriebs ausgelöst.	Abfall von Durchfluss/Zug durch niedrige Drehzahl oder intermittierenden Ausfall des Abgasgebläses verursacht das Öffnen des Druckwächters im Betrieb; Drehzahl/Verbrauch des Gebläses und das Drehzahlsignal prüfen und den Druck am Druckwächter während des Betriebs überprüfen.
CA	Zu hohe Drehzahlen der Turbine.	Störung in der Steuerung des Abgasgebläses oder fehlerhafte Auslesung seines Tachosignals; Drehzahlsensor/Verkabelung des Gebläses prüfen und dass die gemessene Drehzahl (Servicemenü oder Tachometer) den angegebenen Bereich nicht überschreitet.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Abzugsventilators Junkers 87167711010

Katalogreferenz: 87167711010
SKU intern Uniclima: ECEZWC2423
Marke: Junkers
Teileart: Abgasgebläse
Einheiten auf Lager: 4 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller: FIME (Guss im Gehäuse)
Nennspannung: 230-240V
Frequenz: 50Hz
Leistung: 38W
Markierung: CE

Häufig gestellte Fragen

Häufige Fragen zum Extractor 87167711010

Wer stellt den Abzug für den Junkers Euromaxx ZWC24-1MF2A23 her?

FIME; der Name ist in das Gehäuse des Teils eingegossen.

Welche Spannung und Leistung hat dieser Abluftventilator Ref. 87167711010?

230-240V, 50Hz und 38W, laut dem Etikett.

Welche Modelle sind mit dem Extractor ECEZWC2423 kompatibel?

Es ist kompatibel mit den Modellen der Reihe Junkers Euromaxx ZWC 24: ZWC24-1MFA23, ZWC24-1MFA31, ZWC24-1MF2A23, ZWC24-1MF2A31 und der Reihe Junkers Euromaxx ZC 24: ZC24-1MFA23, ZC24-1MFA31.

Welche Fehlercodes sind für diesen Abluftventilator dokumentiert?

Die dokumentierten Fehlercodes sind C7, C6, C1 und CA.

Hat der FIME-Abzug der Euromaxx ZWC 24-1MF2A23 das CE-Zeichen?

Ja, es steht auf dem Etikett des Teils.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.

Junkers Euromaxx ZWC24-1MF2A23 Fime Ref. 87167711010 Abluftventilator
